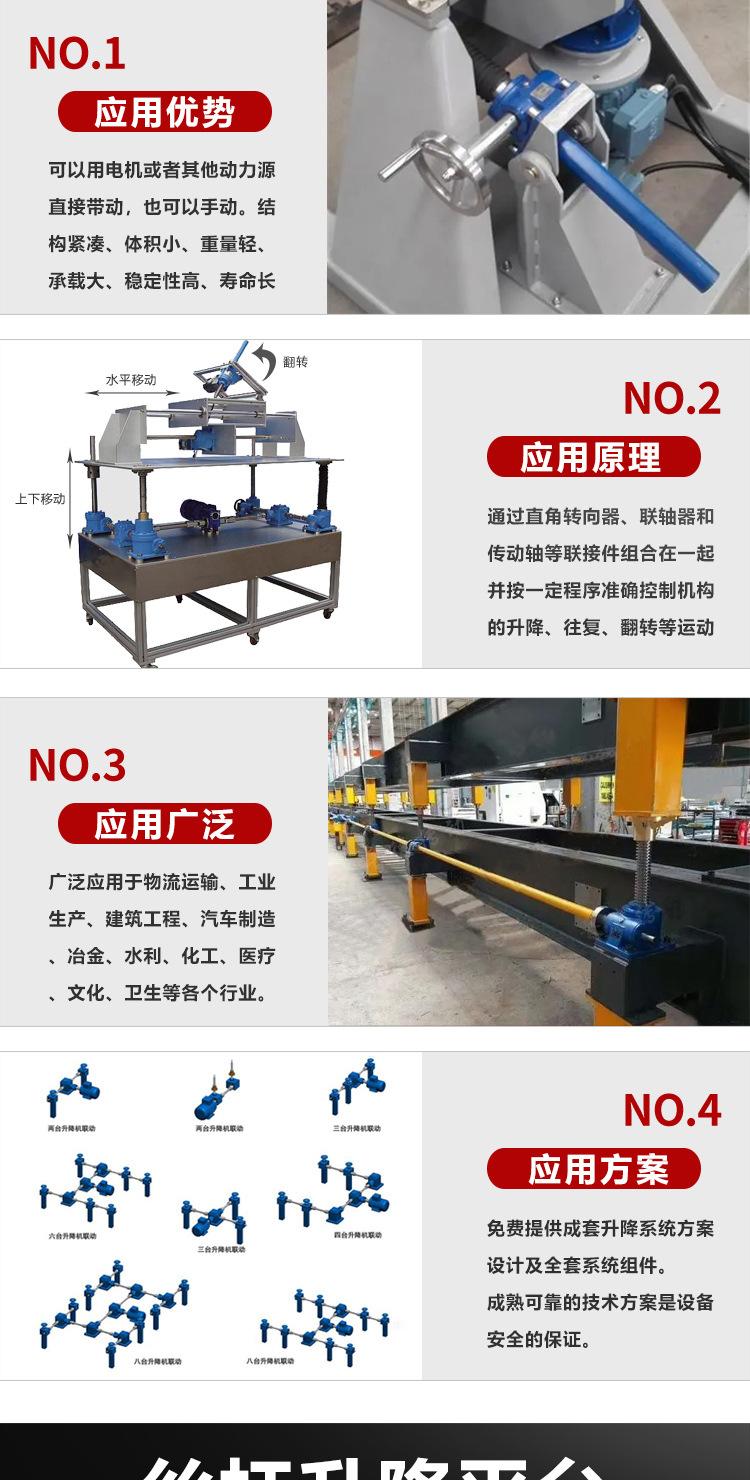

Los gatos de tornillo sinfín de la serie SWL completan funciones como elevación, descenso, empuje y vuelco mediante transmisión por tornillo sinfín, y son un componente básico de elevación, enumerados bajo el estándar JB/T8809-1998. Se utilizan ampliamente en diversas industrias como maquinaria, metalurgia, construcción, industria química, medicina, cultura y salud, etc. Tienen ventajas como estructura compacta, tamaño pequeño, peso ligero, amplia gama de fuentes de energía, bajo nivel de ruido, instalación conveniente, uso flexible, múltiples funciones, múltiples formas de acoplamiento, alta fiabilidad y larga vida útil. Pueden ser accionados directamente por un motor eléctrico u otras fuentes de energía, o manualmente.

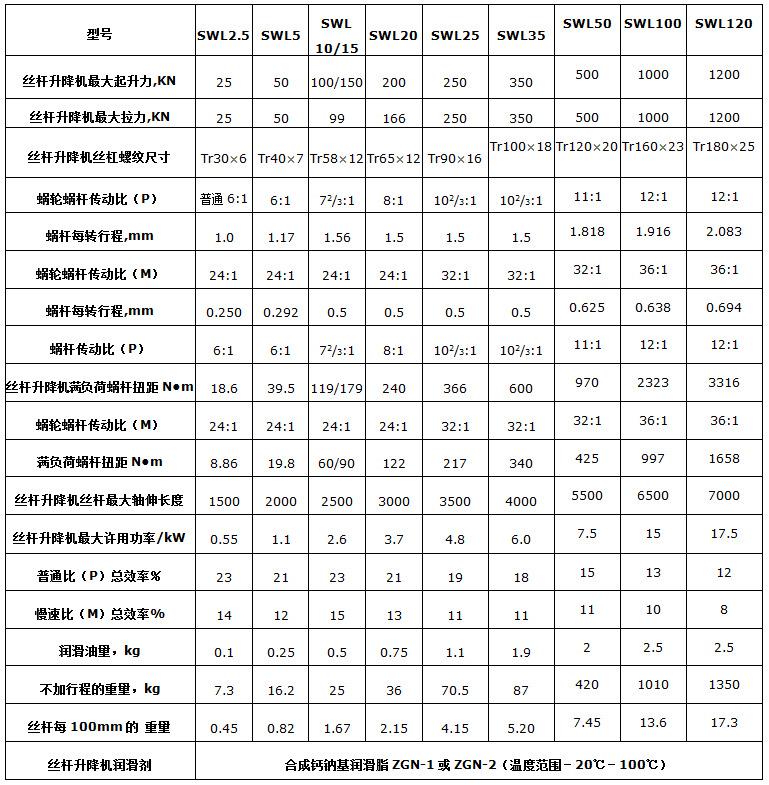

Esta serie de gatos de tornillo sinfín puede autobloquearse, con una capacidad de carga de 2.5t-120t, una velocidad de entrada máxima de 1500r/min y una velocidad de elevación máxima de 2.7m/min. Están disponibles en diferentes formas estructurales y formas de montaje. La temperatura ambiente de trabajo está entre -20℃ y 100℃, y la altura de elevación se fabrica según los requisitos del usuario.

◆Tipo estructural

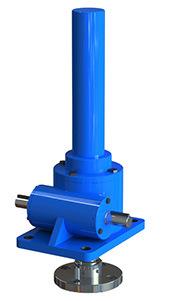

Tipo 1: El tornillo sin fin y el husillo están conectados mediante rosca, y el husillo se mueve axialmente.

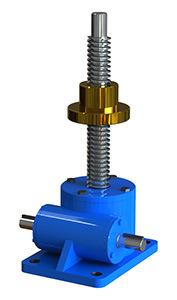

Tipo 2: La rueda helicoidal y el husillo principal están conectados por una chaveta, y se proporciona una tuerca en el husillo principal, y la tuerca en el husillo principal se mueve axialmente.

◆Tipo de montaje
Estructura tipo 1:
Tipo A: El extremo de trabajo del tornillo está en la parte superior
Tipo B: El extremo de trabajo del tornillo está en la parte inferior

Estructura tipo 2:
Tipo A: El extremo de trabajo del tornillo está arriba, y la tuerca se empuja hacia arriba y se jala hacia abajo
Tipo B: El extremo de trabajo del tornillo está en la parte inferior, y la tuerca presiona hacia abajo y tira hacia arriba.

◆Tipo de cabeza de tornillo
1. Cabeza de tornillo de tipo estructural: Tipo I (cilíndrica), Tipo II (con brida), Tipo III (roscada), Tipo IV (cabeza plana)
2 tipos de cabezas de tornillo: Tipo I (cilíndrica), Tipo III (roscada)

◆Relación de transmisión
La transmisión de tornillo sin fin del elevador se divide en: relación de velocidad normal (P), relación de velocidad lenta (M) y relación de velocidad media se puede personalizar según los requisitos del usuario.

◆Aumentar la capacidad de carga
2.5kN、 5kN、 10kN、 15kN、 20kN、 25kN、 35kN、 50kN、 100kN、 120kN

◆Protección de varilla roscada
La estructura del husillo del elevador tipo 1: tipo básico (sin protección), tipo antirrotación (F), con cubierta protectora (Z), antirrotación con cubierta protectora (FZ)
Estructura del tornillo elevador Tipo 2: tipo básico, tipo con cubierta protectora (Z)

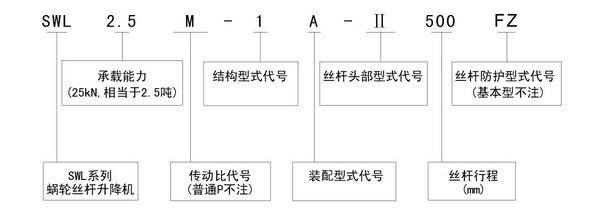

Ejemplo de indicación de modelo:

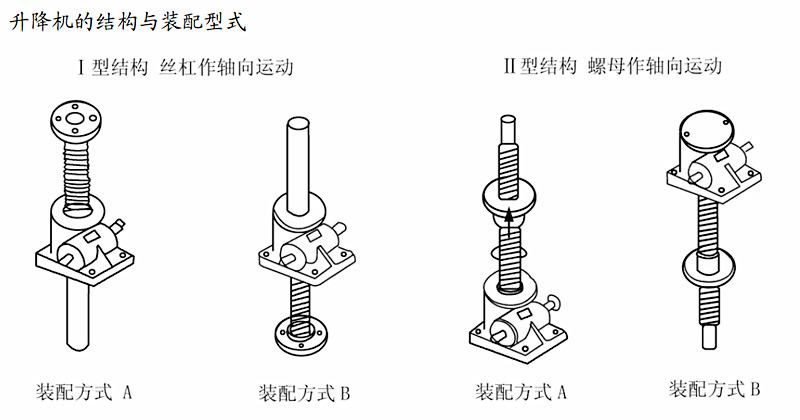

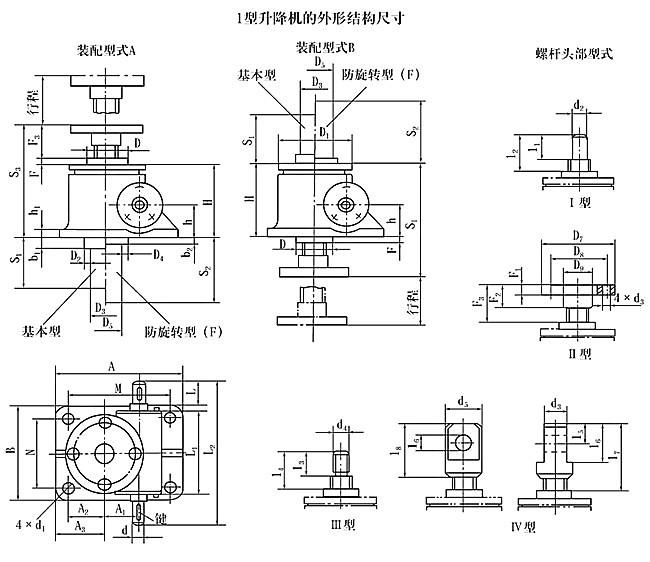

Ejemplo de imagen de forma estructural:

tipo de estructura:

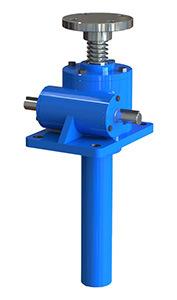

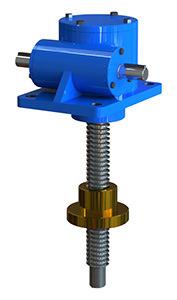

Estructura tipo 1: el tornillo se mueve axialmente		Estructura tipo 2: la tuerca se mueve axialmente
Tipo A: El extremo de trabajo del tornillo está arriba	Tipo B: El extremo de trabajo del tornillo está en la parte inferior	Tipo A: El extremo de trabajo del tornillo está arriba Tuerca arriba o abajo	Tipo B: El extremo de trabajo del tornillo está en la parte inferior Tuerca arriba o abajo
