Principales usos y ámbito de aplicación:

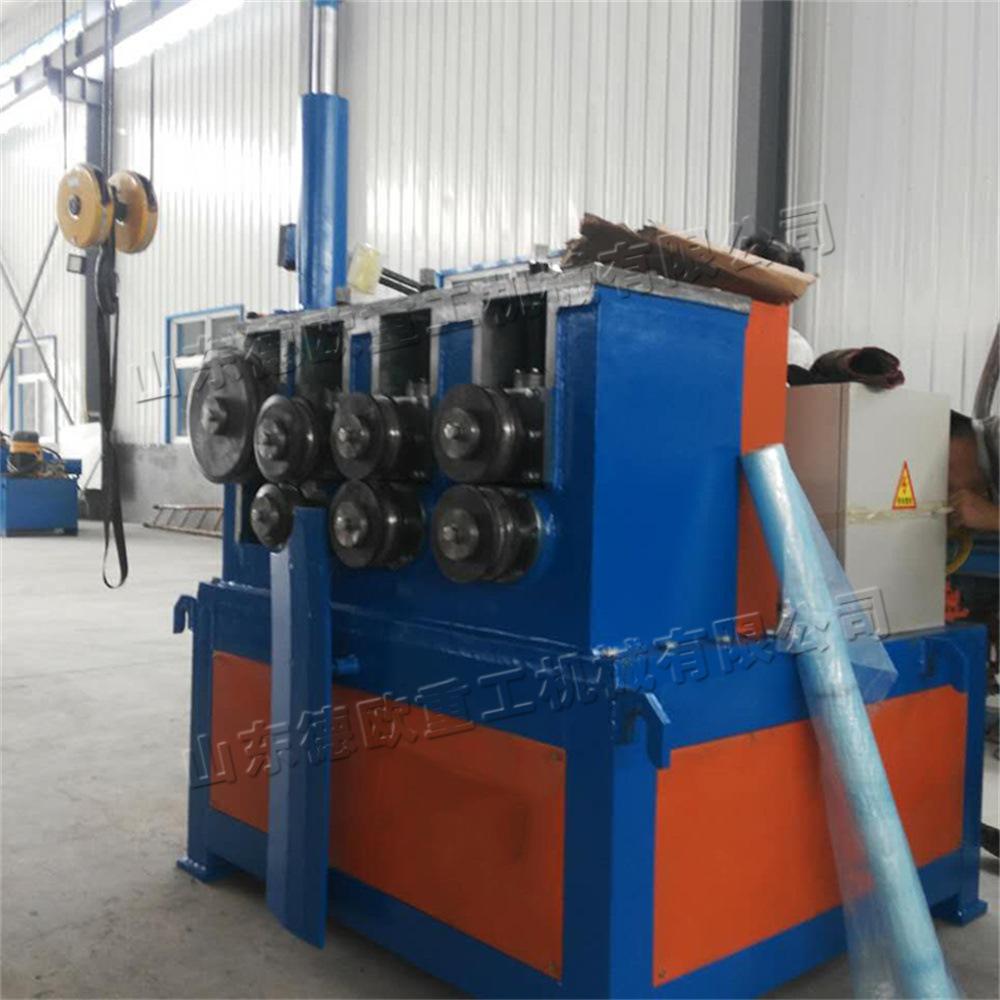

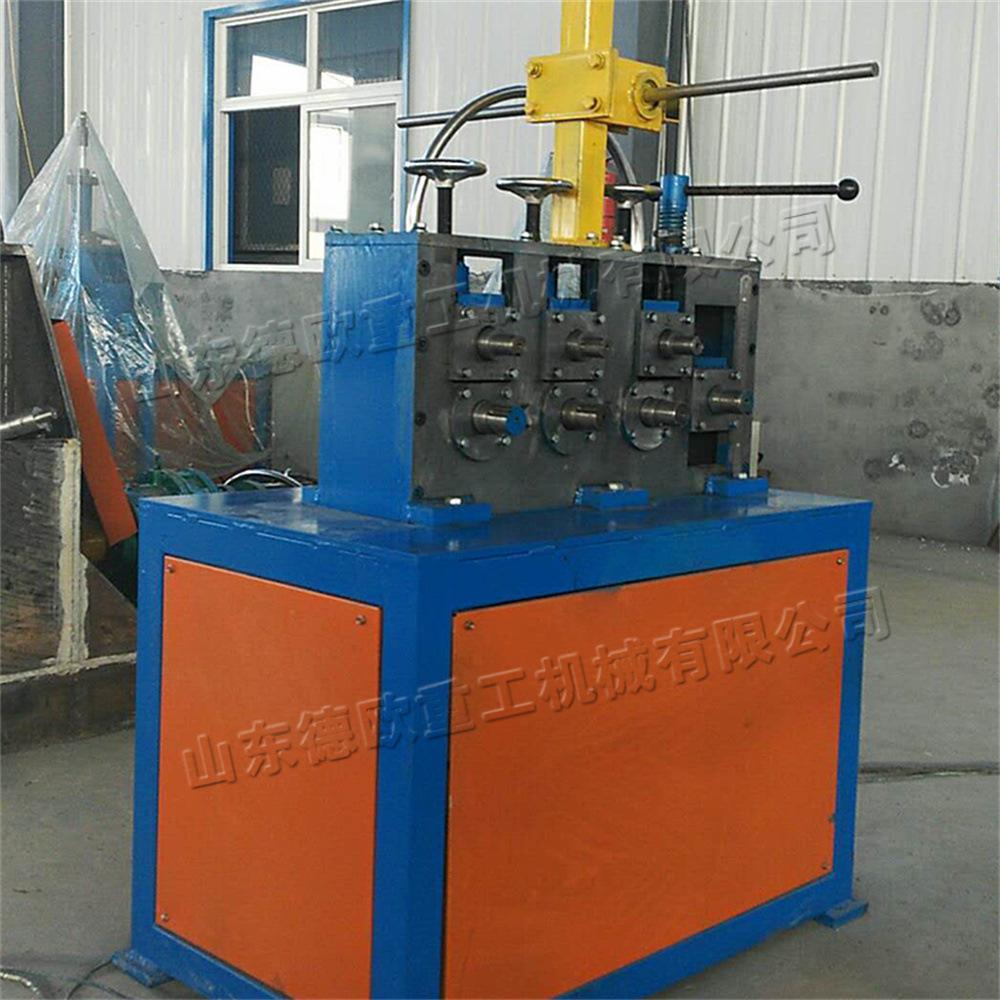

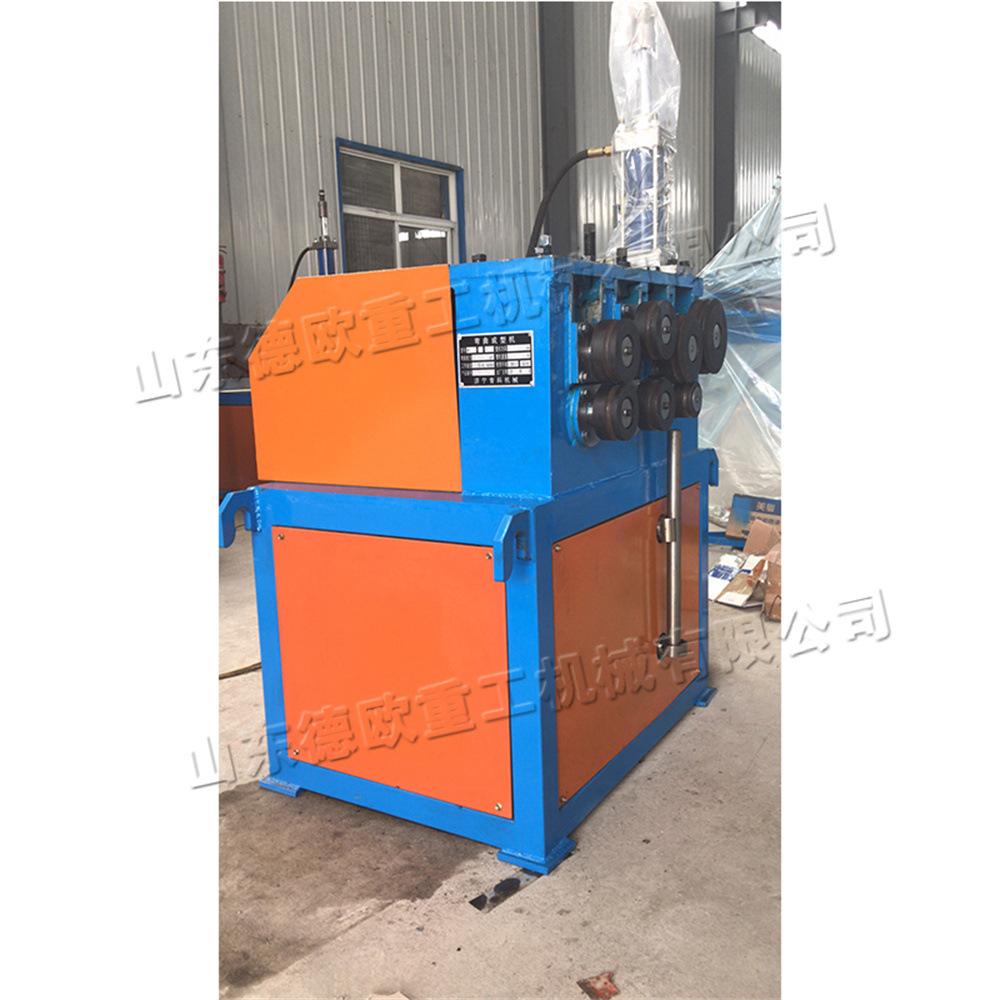

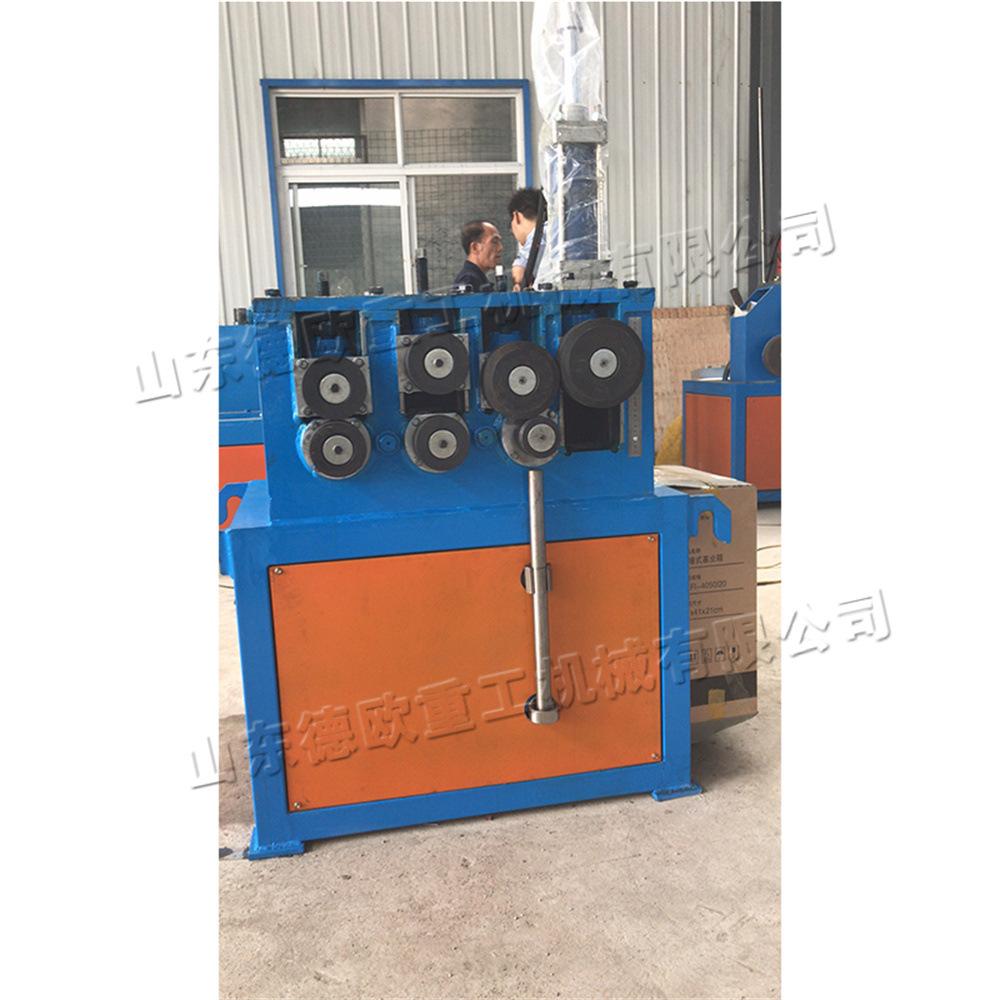

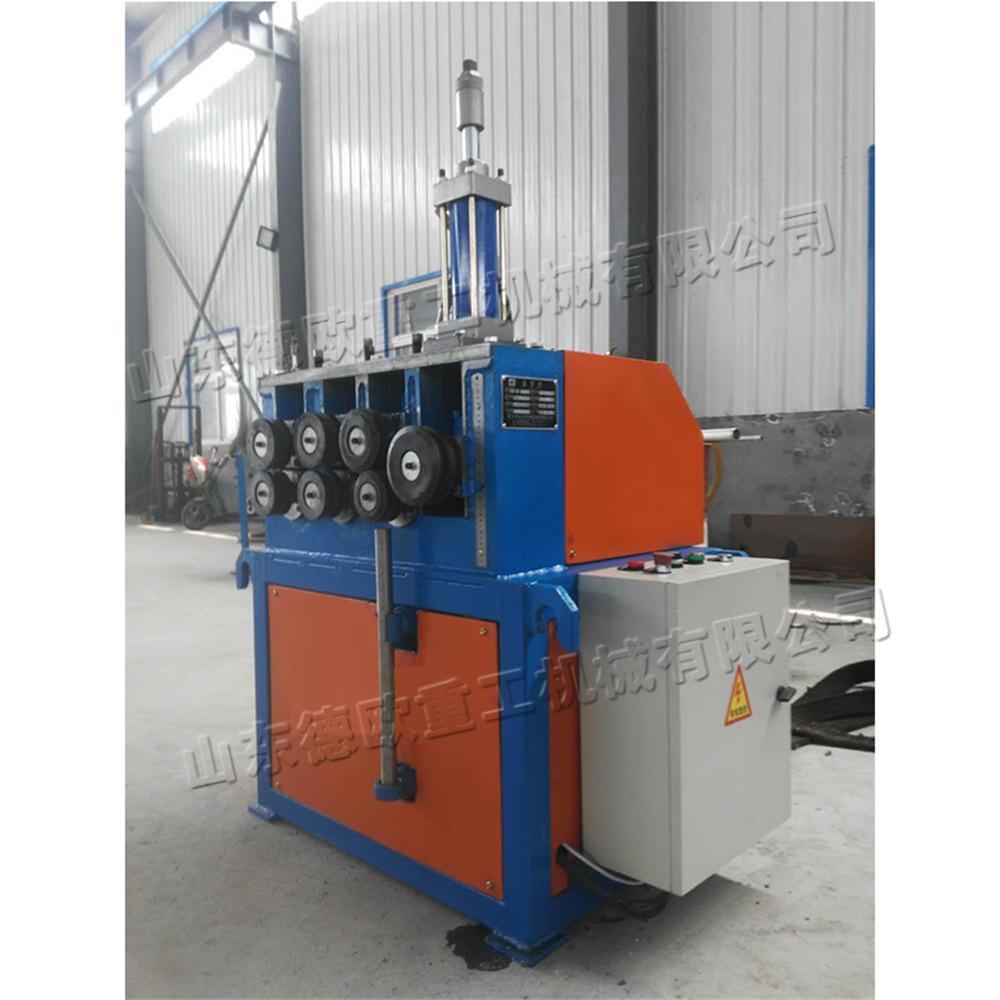

La máquina de bobinado DO-25/30/45/75 es un tipo de equipo utilizado para doblar bobinas de evaporadores, intercambiadores de calor, etc. Puede doblar tubos metálicos en formas simples de pequeño diámetro, arcos o espirales sin cambiar las características de la sección transversal. Se utiliza ampliamente en evaporadores, intercambiadores de calor, petróleo, industria química, energía hidroeléctrica, estructuras metálicas e industrias de fabricación de maquinaria. Tiene una estructura razonable, tamaño pequeño, fácil operación y mantenimiento, y uso confiable.
Parámetros del producto:
Dimensiones: largo, ancho y alto 1800*1600*1700mm, peso 3,2T, potencia del motor principal 7,5Kw, motor hidráulico 3kw
Diámetro máximo de bobina 76×6 mm
|
Módulo de sección de flexión máxima del perfil Cm3 |
1 |
5 |
12 |
21 |
|
|
Velocidad de plegado r/min |
5.6 |
5.6 |
5.0 |
2.8 |
|
|
Límite de fluencia del perfil MPa |
345 |
345 |
345 |
345 |
|
|
Empuje del cilindro T |
Manual |
8 |
18 |
25 |
|
|
acero redondo |
Modelo de sección transversal más grande |
18 |
Ф25 |
38 |
48 |
|
Radio de curvatura mínimo mm |
30 |
50 |
80 |
100 |
|
|
Doblado de acero plano |
Modelo de sección transversal más grande |
5×30 |
6×30 |
12x70 |
25x80 |
|
Radio de curvatura mínimo mm |
90 |
90 |
150 |
150 |
|
|
tubo redondo |
Modelo de sección transversal más grande |
Ø25×2 |
Ф32×3 |
45x5 |
76x6 |
|
Radio de curvatura mínimo mm |
65 |
80 |
115 |
190 |
|
|
Modelo de sección transversal más pequeña |
Ø8×1,5 |
Ф6×1 |
20x1.5 |
20x1.5 |
|
|
Radio de curvatura mínimo mm |
30 |
30 |
60 |
80 |
|
|
tubo cuadrado |
Modelo de sección transversal más grande |
25×25×2,5 |
30×30×2,5 |
50x50x6 |
80x80x6 |
|
Radio de curvatura mínimo mm |
150 |
150 |
250 |
300 |
|
|
Modelo de sección transversal más pequeña |
10×2 |
10×2 |
20x2 |
20x2 |
|
|
Radio de curvatura mínimo mm |
40 |
40 |
60 |
80 |
|
