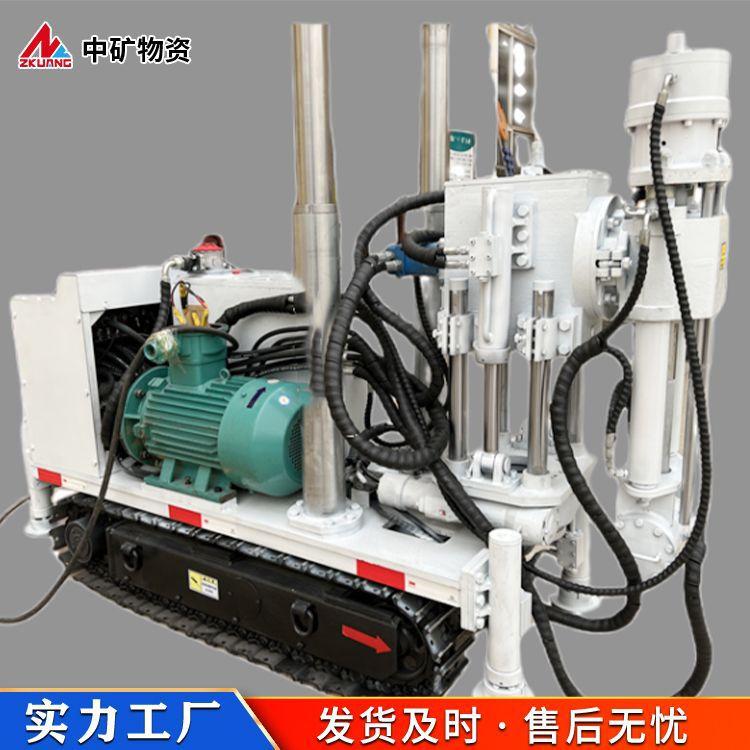

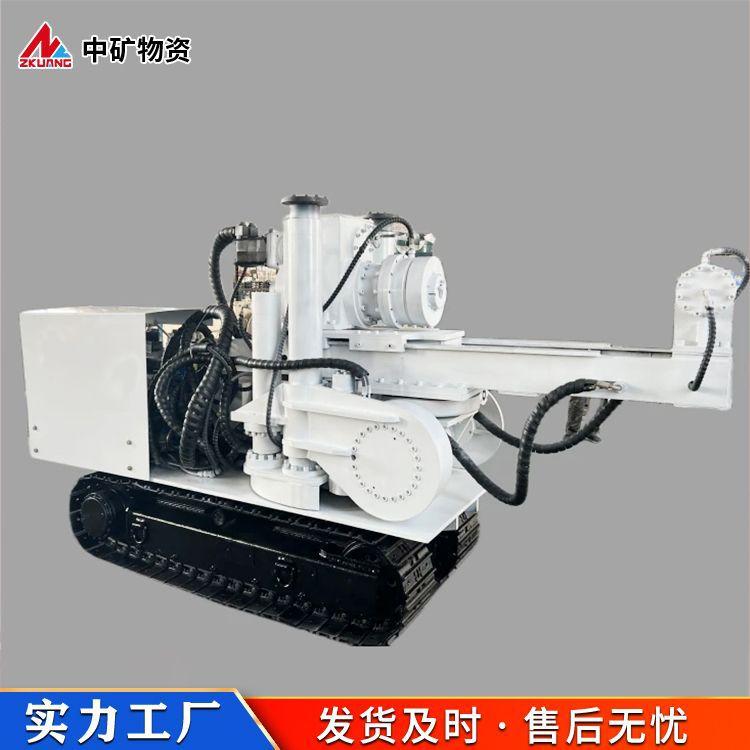

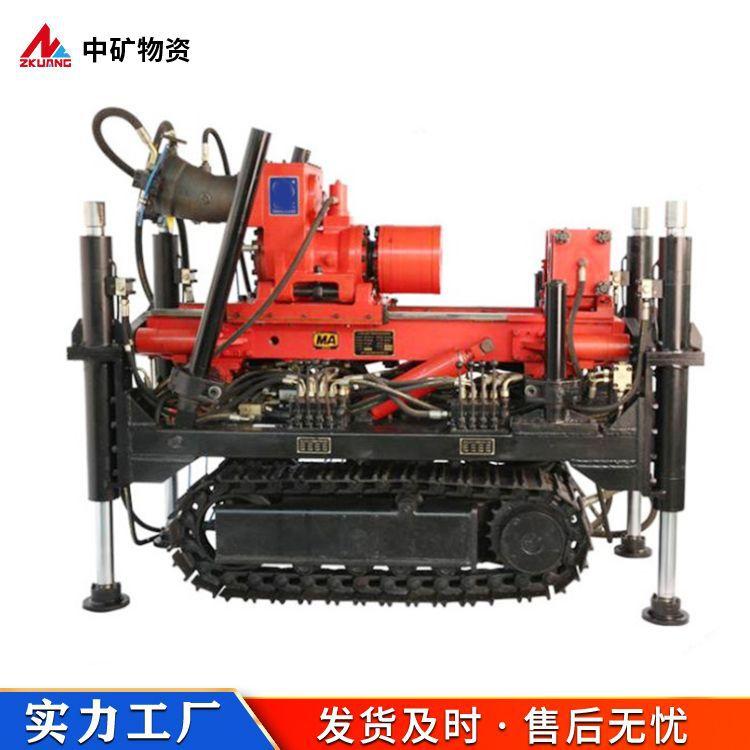

La perforadora de túnel totalmente hidráulica tipo oruga para minas de carbón es una perforadora de túnel con cabezal de potencia totalmente hidráulico autopropulsada tipo oruga con baja velocidad de traslado y alto par, adecuada para perforar agujeros medianos-profundos de gran diámetro. La perforadora tiene las ventajas de buen rendimiento técnico, fuerte adaptabilidad al proceso, seguridad y fiabilidad, y movimiento y reubicación convenientes. Es principalmente adecuada para la construcción de agujeros medianos-profundos de gran diámetro para drenaje de gas y otros agujeros de ingeniería en minas de carbón.
El significado del modelo completo de plataforma de perforación hidráulica es que Z representa la plataforma de perforación, D representa el tipo de cabezal de potencia, Y representa la transmisión hidráulica, el número representa el torque nominal máximo Nm y L representa el tipo de oruga.
Características del producto de la plataforma de perforación de túneles sobre orugas:
La plataforma de perforación tiene alta potencia y una fuerte capacidad de manejo de accidentes, y es adecuada para perforar pozos para la extracción de gas en vetas de carbón rotas y blandas. Se utiliza principalmente para la construcción de pozos de extracción de gas multicapa, pozos intercapa, pozos de exploración de agua y otros pozos de propósito en esta veta de carbón. El rango de ajuste de inclinación, azimut y altura del pozo es amplio, y el grado de automatización es alto; el dispositivo integrado de prevención de reventones en la boca del pozo puede evitar la proyección de carbón y gas, y tiene la función de recolección y reducción de polvo; puede satisfacer la necesidad de agregar varillas en el medio de una varilla de perforación de 1,5 m para mejorar la eficiencia de la adición de varillas; el módulo antideslizante automático incorporado para el cabezal de potencia mejora la seguridad de la construcción; el sistema hidráulico está controlado por piezas hidráulicas importadas y sus válvulas de cartucho, con alta confiabilidad; el diseño modular puede satisfacer las necesidades personalizadas de los usuarios.
Parámetros del producto de la plataforma de perforación de túneles sobre orugas:
|
Profundidad de perforación |
400/100M |
Capacidad de alimentación |
100 kN |
|
Diámetro de la tubería de perforación |
Φ73/Φ63,5 |
Capacidad de tracción |
160 kN |
|
Diámetro del orificio pasante |
Φ |
Potencia del motor |
55 kW |
|
Ángulo de perforación |
0～±90° |
Calidad general de la máquina |
5500 |
|
Velocidad de swing |
60-200 |
Calidad del anfitrión |
5000 |
|
Esfuerzo de torsión |
4000 N.m |
Trazo de extracción |
600 |
|
Velocidad al caminar |
1,5 km/h |
Superabilidad |
25° |
