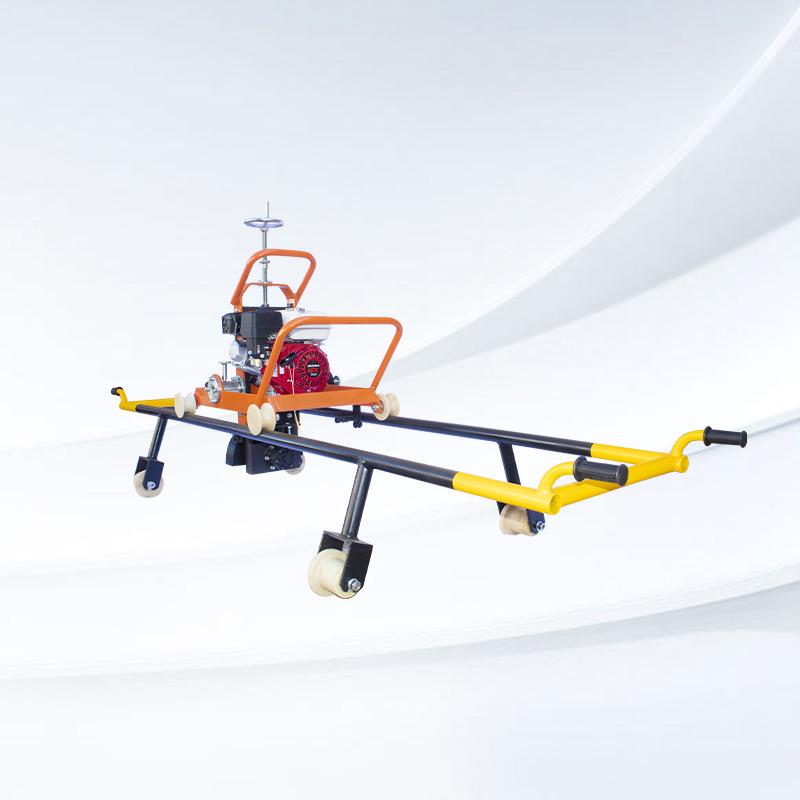

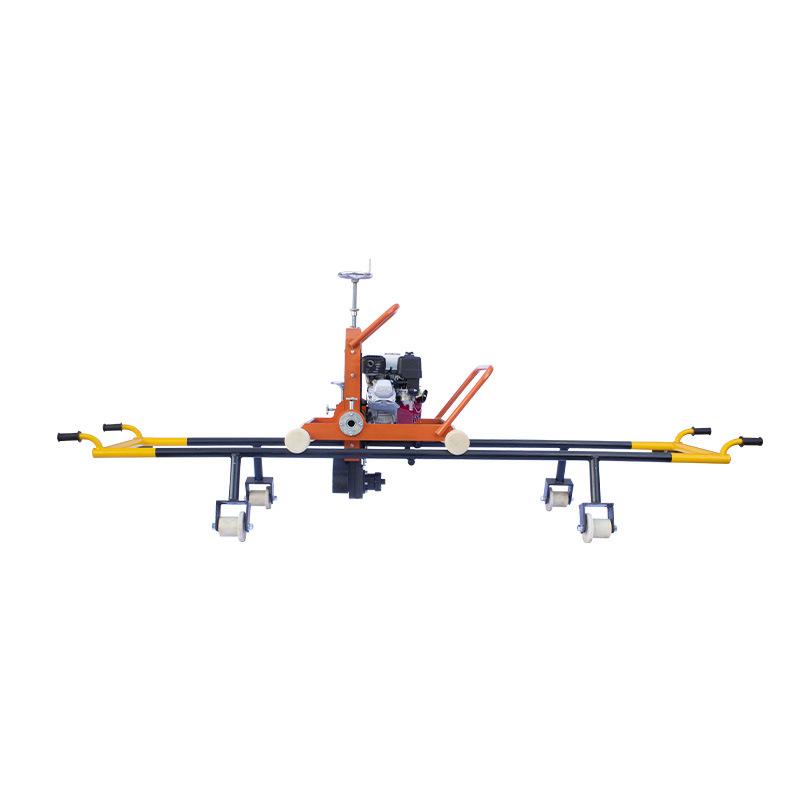

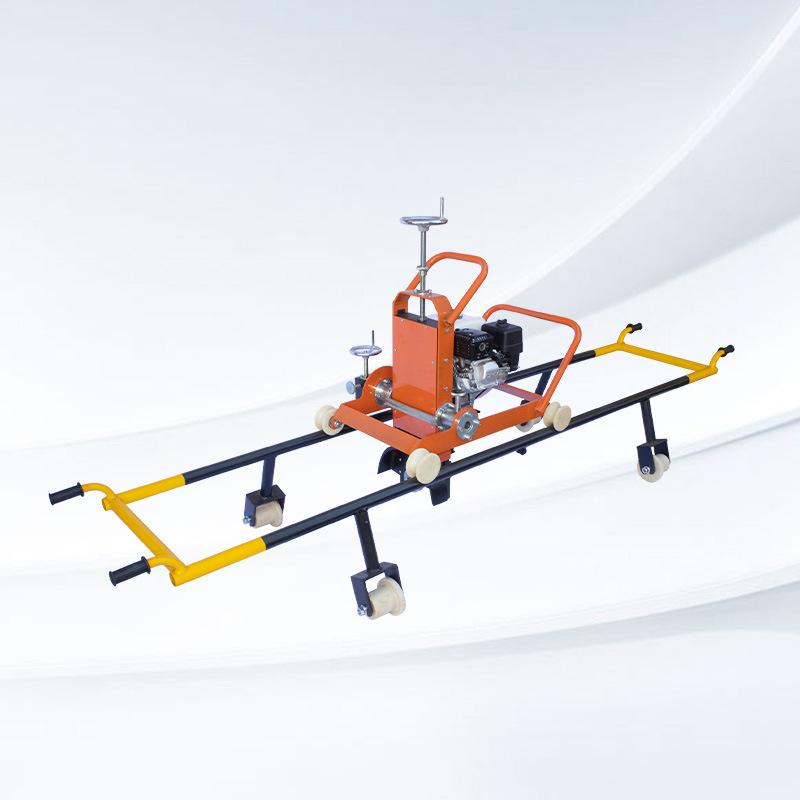

NCM-4.0La rectificadora de rieles de combustión interna es una rectificadora de rieles adecuada para la superficie superior, la superficie lateral y el filete del riel, y se puede utilizar para el rectificado de desvíos y perfiles.

1. Principales características técnicas y parámetros

1Amoladora eléctrica: voltaje220 V、380 V;Potencia del motor:1,5 km; Revoluciones2890 rpm。

2, Molinillo de combustión interna: potencia5,5 ps,Velocidad de rotación3600 rpm。

3, Recorrido vertical del cabezal de rectificado:0-170 mm, ángulo de rotación±33º。

4Tamaño de la muela abrasiva:254×35×30 mm

5,Peso total:110㎏

6,Dimensiones:2900×850×1150（mm）

7, aplicable a43-75㎏/ metroY tipo de pista.

dosEstructura principal y principio de funcionamiento.

NCM-4.0Motor de gasolina HondaGX160Como poder.Bmoho950La correa trapezoidal impulsa la muela abrasiva a través del sistema de transmisión para rectificar los rieles. La máquina se compone principalmente de tres partes: el bastidor, el núcleo y el dispositivo de rodadura. El bastidor está soldado con tubos de acero sin costura. El núcleo está compuesto por el sistema de transmisión, el dispositivo de rotación y la muela abrasiva. El ángulo de rotación y la cantidad de avance de la muela abrasiva se controlan mediante un volante. El dispositivo de rodadura y el bastidor están soldados como uno solo. La muela abrasiva es una rueda aislante con una llanta alta. También puede empujarse por el suelo después de descender por la vía. Primero, la rectificadora de rieles se coloca a ambos lados de los rieles de acero y luego se ajusta la muela abrasiva a la cantidad de avance y el ángulo para realizar el rectificado lateral. Es una herramienta para rectificar desvíos y superficies de rieles soldados.
