1. Características de rendimiento:

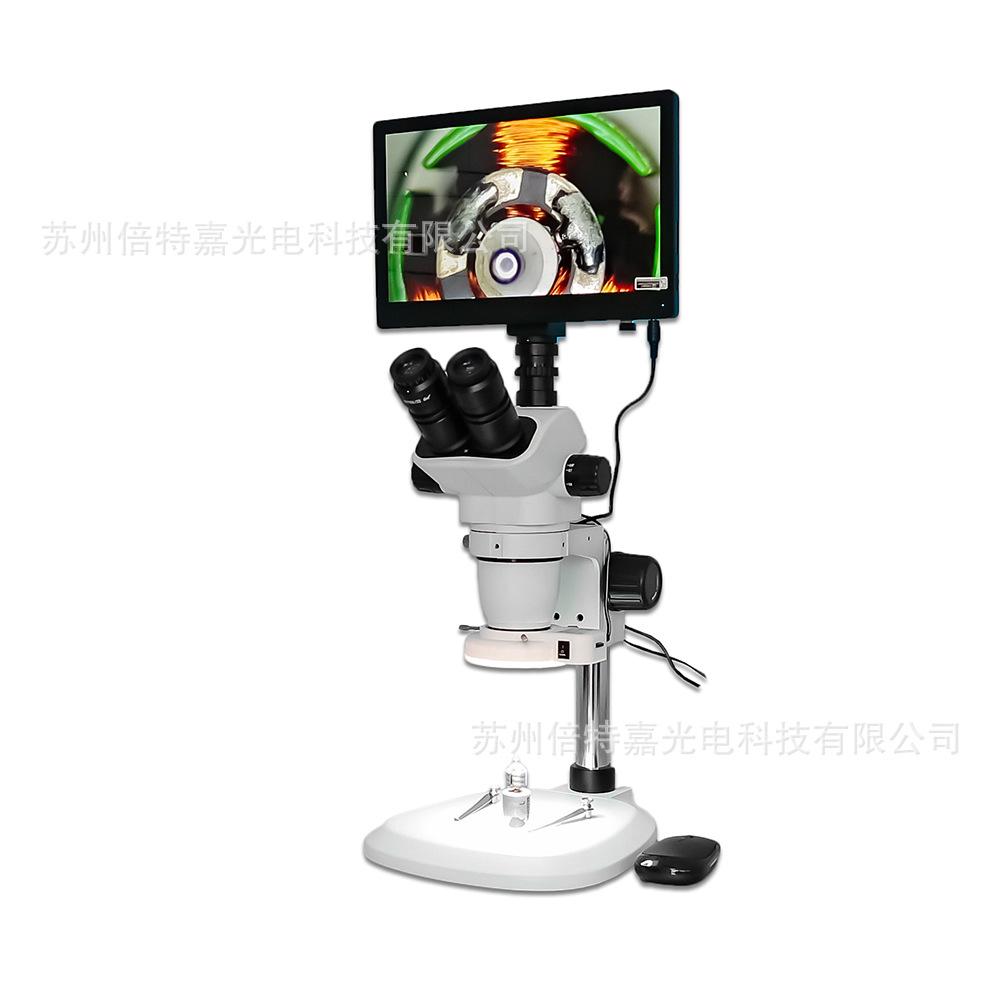

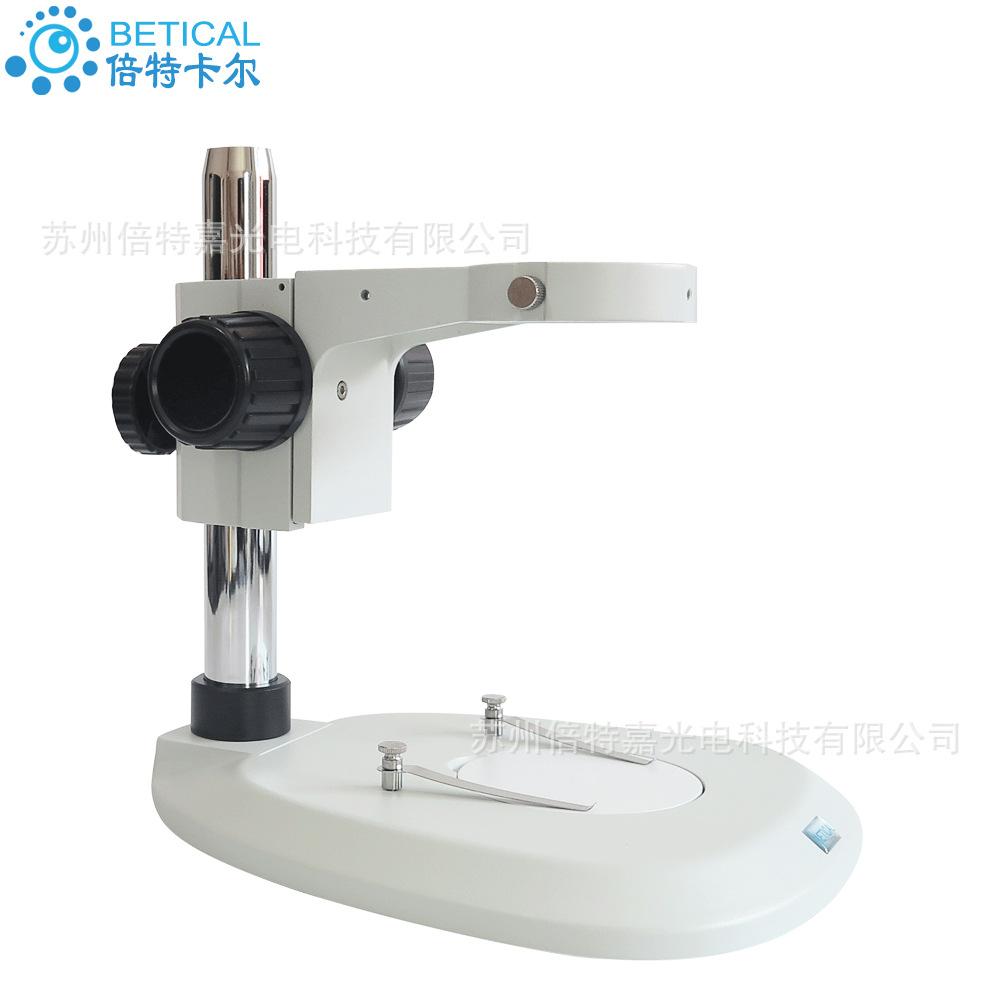

El microscopio estéreo trinocular XTL-6745TJ1-860HD adopta un soporte de columna en forma de abanico, la base está equipada con una placa de presión y una placa de trabajo blanco y negro de φ95mm, la altura de la columna es de 240mm, la rueda manual del mecanismo de enfoque es ajustable y el rango de elevación es de 50mm. Tamaño de la base: 285x238mm en forma de abanico
1. Cabezal de observación: trinocular, inclinación de 45 grados, rango de ajuste de distancia interpupilar 55-75 mm, dioptrías binoculares ajustables, rango de ajuste más o menos 5 dioptrías
2. Ocular: Utilice ocular de punto de ojo alto, campo de visión amplio, dioptría ajustable con un rango de ajuste de más o menos 5 dioptrías para brindar comodidad a los observadores que usan anteojos. Es estándar con WF10X/22, y puede equiparse con WF15X/16 y WF20X/12. El ocular puede equiparse con una escala opcional.
3. Lente objetivo: 0.67~4.5X, lente objetivo auxiliar opcional 0.5X/1.5X/2X
4. Relación de zoom: 1:6.7
5. Múltiplos: 6.7~120 veces (los múltiplos se pueden aumentar o disminuir según los requisitos,El aumento se puede expandir: 3.35X-270X）
6. Distancia de trabajo: La distancia de trabajo ultra larga es de hasta 100 mm, lo que proporciona a los usuarios un espacio de trabajo más amplio.
7. Mecanismo de enfoque: La rueda manual de enfoque es ajustable en tensión, con un rango de elevación de 100 mm
2. Aplicaciones Principales:
Se utiliza ampliamente en la detección, ensamblaje y reparación de piezas pequeñas en la industria electrónica, y también se utiliza en anatomía biológica, inspección de joyas, educación, investigación científica, investigación criminal, tratamiento médico y otros campos.
3. Parámetros ópticos:
|
ocular |
Configuración estándar |
Lente objetivo auxiliar 0,5X |
Lente objetivo auxiliar 1,5X |
Objetivo auxiliar 2X |
||||
|
Distancia de trabajo 105mm |
Distancia de trabajo 177mm |
Distancia de trabajo 47mm |
Distancia de trabajo 26mm |
|||||
|
ganar |
Campo de visión |
ganar |
Campo de visión |
ganar |
Campo de visión |
ganar |
Campo de visión |
|
|
WF10X/22 mm |
6.7X |
32.8 |
3.4X |
65.7 |
10.1X |
21.9 |
13.4X |
16.4 |
|
45.0X |
4.9 |
22,5X |
9.8 |
67,5X |
3.3 |
90.0X |
2.4 |
|
|
WF15X/16mm |
10.1X |
23.9 |
5.0X |
47.8 |
15.1X |
15.9 |
20.1X |
11.9 |
|
67,5X |
3.6 |
33.8X |
7.1 |
101.3X |
2.4 |
135X |
1.8 |
|
|
WF20X/12mm |
13.4X |
17.9 |
6.7X |
38.5 |
20.1X |
11.9 |
26.8X |
9.0 |
|
90.0X |
2.7 |
45.0X |
5.3 |
135.0X |
1.8 |
180.0X |
1.3 |
|
|
WF25X/9mm |
16.8X |
13.4 |
8.4X |
26.9 |
25.1X |
9.0 |
33.5X |
6.7 |
|
112.5X |
2.0 |
56.3X |
4.0 |
168.8X |
1.3 |
225X |
1.0 |
|
|
WF30X/8mm |
20.1X |
11.9 |
10.1X |
23.8 |
30.2X |
7.9 |
40.2X |
6.0 |
|
135.0X |
1.8 |
67,5X |
3.6 |
202.5X |
1.2 |
270X |
0.9 |
|
4. Parámetros de la cámara del microscopio:
LP-860HD es nuestro producto más reciente con cámara industrial de pantalla integrada. Puede restaurar el color de la imagen cercano al color original, proporciona operación con ratón y proporciona ratón inalámbrico para garantizar que el producto sea flexible y cómodo de usar. El producto proporciona interfaces ricas, pantalla LCD de 11.6 pulgadas 1080P, salida síncrona HDMI y USB, y puede usar tarjeta SD para tomar fotos o grabar videos. Tiene todas las funciones requeridas por las cámaras industriales.
Parámetros técnicos
|
Nombre Modelo |
Cámara industrial integrada LP-860HD con pantalla |
|
congelar |
apoyo |
|
Sensor de imagen |
Sensor Panasonic 1/2.86 pulgadas FULL HD 1920*1080 |
OSD |
Diseño integral de interfaz de usuario digital, operación con mouse |
|
|
Píxeles efectivos |
1920*1080 |
Mejora de bordes |
apoyo |
|
|
Tamaño del píxel |
2.75*2.75um |
Tomar fotografías y vídeos |
apoyo |
|
|
Pantalla LCD |
Pantalla LCD IPS Panasonic de 11.6 pulgadas con resolución 1080p |
Mira (líneas horizontales y verticales) |
Host, ocho líneas horizontales y ocho verticales, la posición se puede mover, el grosor se puede ajustar, el color se puede ajustar |
|
|
Velocidad de cuadros |
60 fotogramas/S |
Comparación de imágenes |
Admite la función de comparación de imágenes |
|
|
claridad |
Full HD |
amplio rango dinámico |
apoyo |
|
|
caparazón |
Carcasa de plástico ABS+PC, soporte de metal |
Reducción de ruido digital |
apoyo |
|
|
balance de blancos |
automático / manual |
Interfaz de tarjeta SD |
SD2.0, tarjeta grande estándar, diseño oculto, admite hasta 32 G |
|
|
Zoom digital |
Soporta 10X, |
Interfaz HDMI |
Salida HDMI estándar (Tipo A) |
|
|
Control de brillo |
automático / manual |
Montura de lente |
do |
|
|
color |
R/G/B ajustable |
Interfaz USB |
Interfaz USB 2.0 estándar (Tipo A) |
