Marca: Samsung
Origen: Corea del Sur

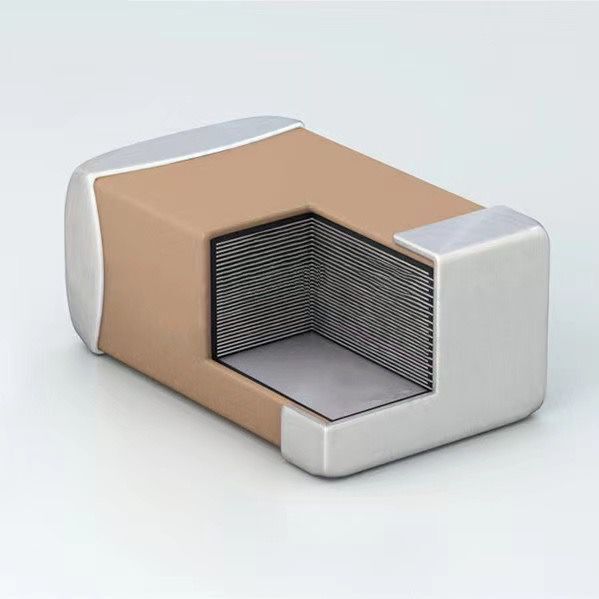

Los condensadores de chip Samsung incluyen condensadores de chip de voltaje medio y alto y condensadores de chip ordinarios, y los voltajes de serie incluyen 6.3V, 10V, 16V, 25V, 50V, 100V, 200V, 500V, 1000V, 2000V, 3000V y 4000V.

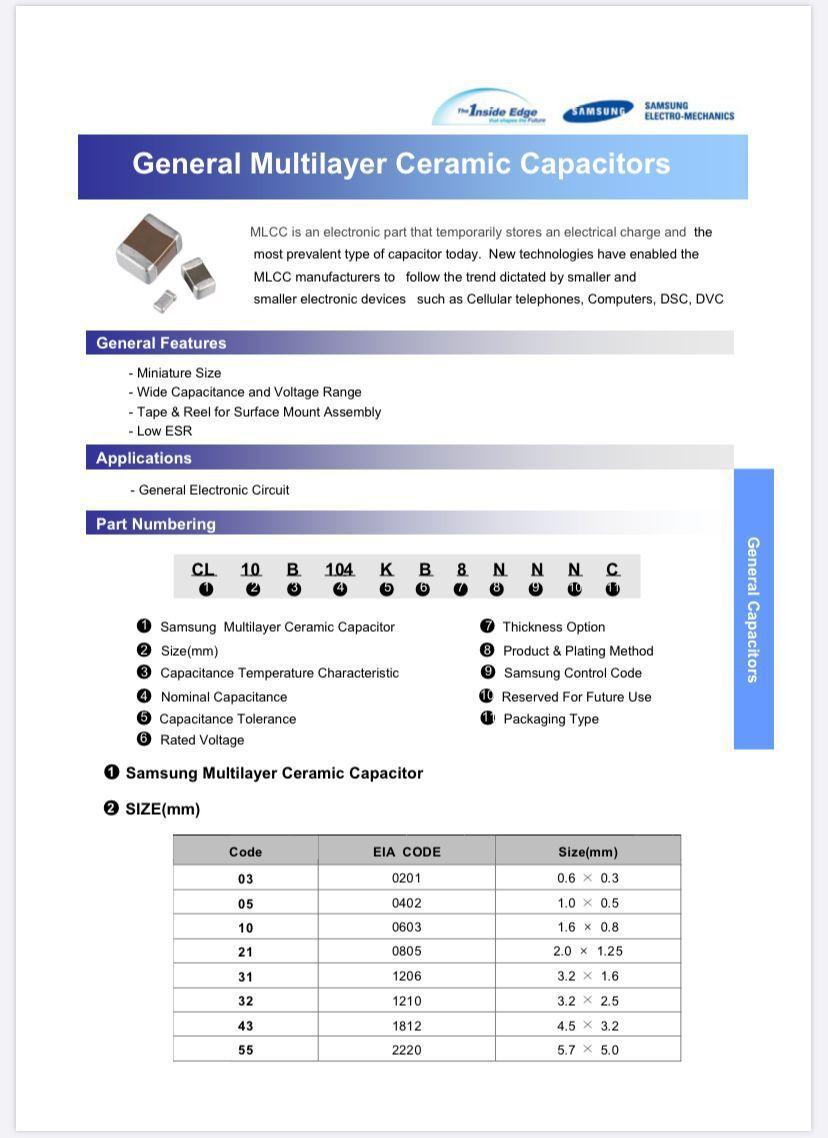

Los modelos de la serie de condensadores de chip incluyen 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2225, etc.
Los materiales de los capacitores de chip generalmente se dividen en tres tipos: NPO, X7R e Y5V. NPO tiene las propiedades eléctricas más estables y apenas cambia con la temperatura, el voltaje y el tiempo. Es adecuado para circuitos de alta frecuencia con bajos requisitos de pérdida y alta estabilidad.
Los capacitores X7R se llaman capacitores cerámicos estables a la temperatura. Cuando la temperatura está entre -55℃ y 125℃, la capacitancia cambia en un 15%. Cabe señalar que el cambio de capacitancia del capacitor es no lineal en este momento.
La capacidad de un capacitor X7R varía bajo diferentes condiciones de voltaje y frecuencia, y también cambia con el tiempo, cambiando alrededor de 1%ΔC cada 10 años, lo que se traduce en un cambio de aproximadamente 5% en 10 años.
Los capacitores X7R se utilizan principalmente en aplicaciones industriales poco exigentes donde el cambio en la capacitancia cuando cambia el voltaje es aceptable.
Su característica principal es que la capacitancia puede hacerse mayor bajo el mismo volumen. La siguiente tabla muestra el rango de capacitancia que se puede seleccionar para los capacitores X7R.
Paquete CD=50V CD=100V
0805 330pF---0.056μF 330pF---0.012μF
1206 1000pF---0.15μF 1000pF---0.047μF
1210 1000pF---0.22μF 1000pF---0.1μF
2225 0.01μF---1μF 0.01μF---0.56μF
