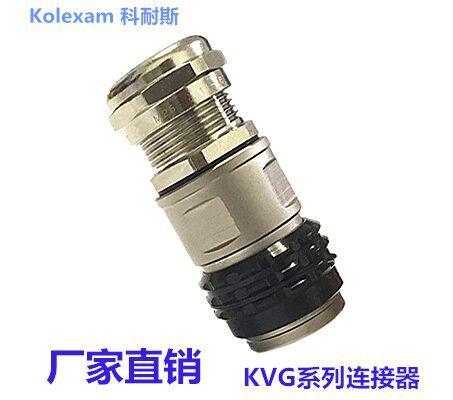

1) Descripción general del producto
a) Los conectores de la serie “KVG” y los conjuntos de mazos de cables están diseñados en función de las características de aplicación de los vehículos eléctricos.
b) Fácil de operar y requiere poco espacio de operación: En vista de las limitaciones en el tamaño del conector y el espacio operable en vehículos eléctricos, especialmente coches eléctricos, el conector está diseñado con una estructura autoblocante de empujar y tirar, que es fácil de instalar y desmontar.
c) Diseño innovador de enclavamiento de alto voltaje para garantizar la seguridad
d) Amplio rango de temperatura ambiente de funcionamiento: -40～125°C
e) Nivel de protección alto: Después de que el enchufe y el conector hembra están ensamblados, el nivel de protección alcanza IP67

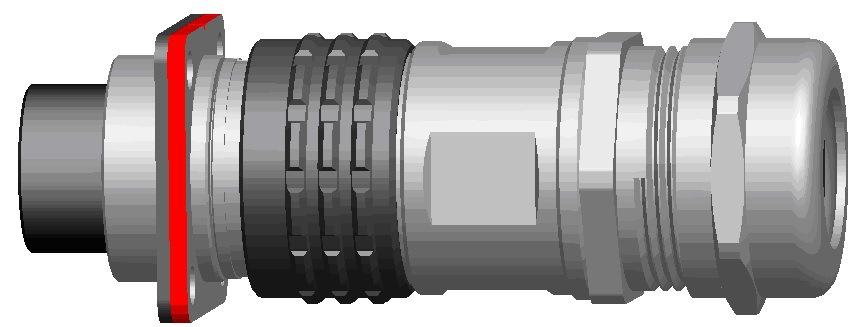

f) Estructura metálica push-pull autoblocante, después de bloquear, se puede escuchar un claro sonido de bloqueo "clic"
g) Alta capacidad de tensión soportada: 3000V CA. (Las piezas pueden soportar hasta 5000V)
h) Cumplir con los requisitos de ROHS
i) Los pines y los enchufes, los enchufes macho y los enchufes hembra pueden combinarse entre sí para satisfacer diferentes necesidades
![[W_`K~]JRO5]49[E(`VX4KF](https://img.joomprocdn.net/5p/vg/5znvyf4ymm0yec9mzmkv020y9js8_original.jpeg)
2) Propiedades mecánicas
a) Vida mecánica: enchufar y desenchufar ≥ 500 veces
b) Vibración (GB-T2423.10-1995):
En direcciones de tres ejes, el dispositivo se somete a vibración de barrido completo con una frecuencia de 55-500 Hz y una aceleración de 150 m/s^2 durante 30 minutos; la prueba de vibración nominal se realiza con una frecuencia de 60 Hz y 200 Hz y una aceleración de 150 m/s2; cada dirección se somete a vibración durante 8 minutos, y las tres direcciones se someten a un total de 24 minutos. El tiempo de interrupción de corriente no debe exceder 1 μs.
c) Choque (TB 2761-1996-4.16):
En tres direcciones de eje perpendiculares, la prueba de colisión se somete a una frecuencia de aproximadamente 10~40 veces/min; la aceleración es de 300m/s2, la duración del pulso es de 10ms, al menos 1000 veces en cada dirección, más de 3000 veces en total, y el tiempo de interrupción de corriente no debe exceder 1μs
3) Rendimiento eléctrico
a) Corriente de operación nominal: 23A
b) Tensión nominal de trabajo: 230/400V~400V/690VAC/DC
c) Resistencia de aislamiento: 2000M Ω mín.
d) Tensión de soporte de aislamiento: 3000V
4) Resistencia ambiental
a) Temperatura de trabajo: -40~125°C, a corto plazo hasta 150°C
b) Nivel de protección: IP67
c) Grado de retardancia a la llama del plástico: UL94-V0
d) Nivel de niebla salina: 48 horas, 96 horas, (hasta 720 horas bajo petición especial)
e) Cumple con RoHS
5) Materiales
a) Carcasa: Aleación de aluminio/aleación de zinc, superficie galvanizada, niquelada, anodizada, etc.
b) Plástico aislante: Plástico reforzado retardante de llama
c) Pin: Aleación de cobre, plateado
d) Sello: Caucho
