El propósito principal

Medición rápida de trayectorias de diversos tipos de perforaciones en minas de carbón;

Medición de azimut para perforación direccional y recta;

Detección de precisión de desviación de perforación direccional;

Medición de profundidad de perforación.

Ventajas del producto

Fácil de transportar, simple y rápido de medir;

Transmisión inalámbrica de datos;

El host de fondo de pozo puede mostrar y ver directamente los resultados de la medición;

El software de análisis es fácil de usar, potente, puede administrar grupos de perforación y puede generar informes de Word con un solo clic;

Compartir remotamente en tiempo real en la plataforma en la nube.

principio de funcionamiento

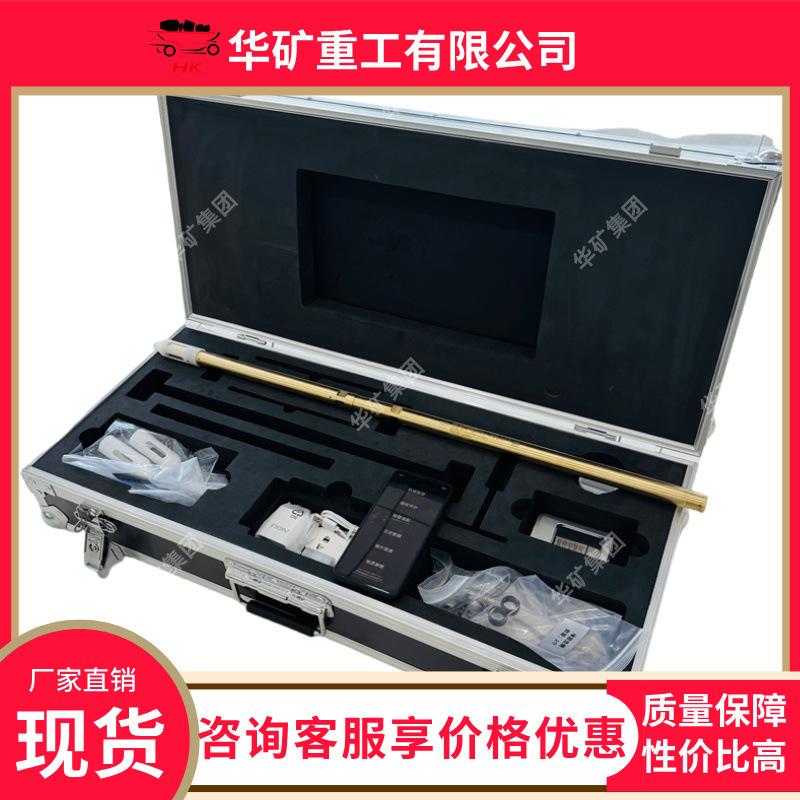

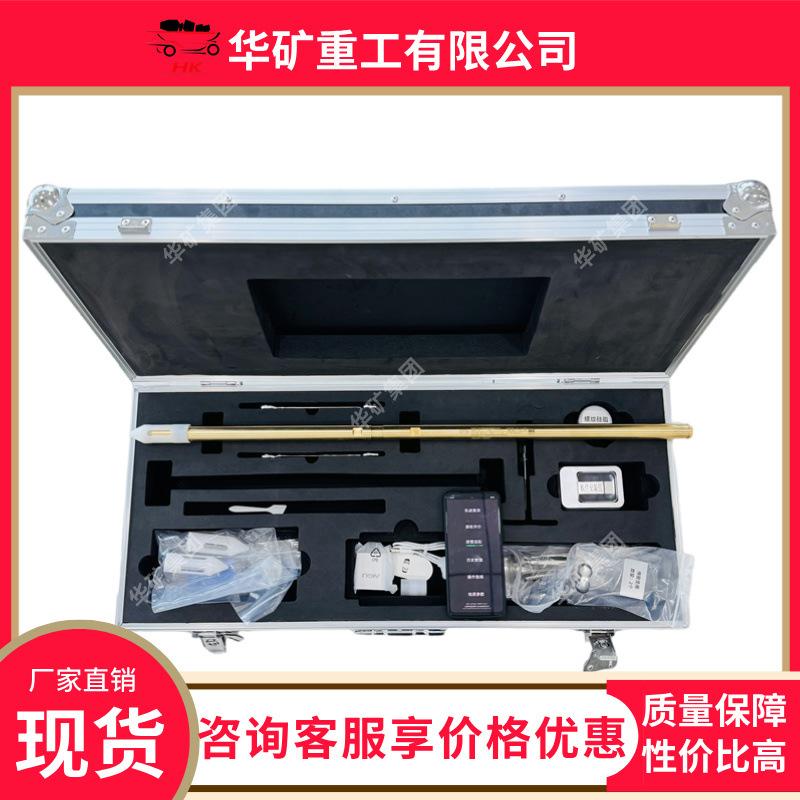

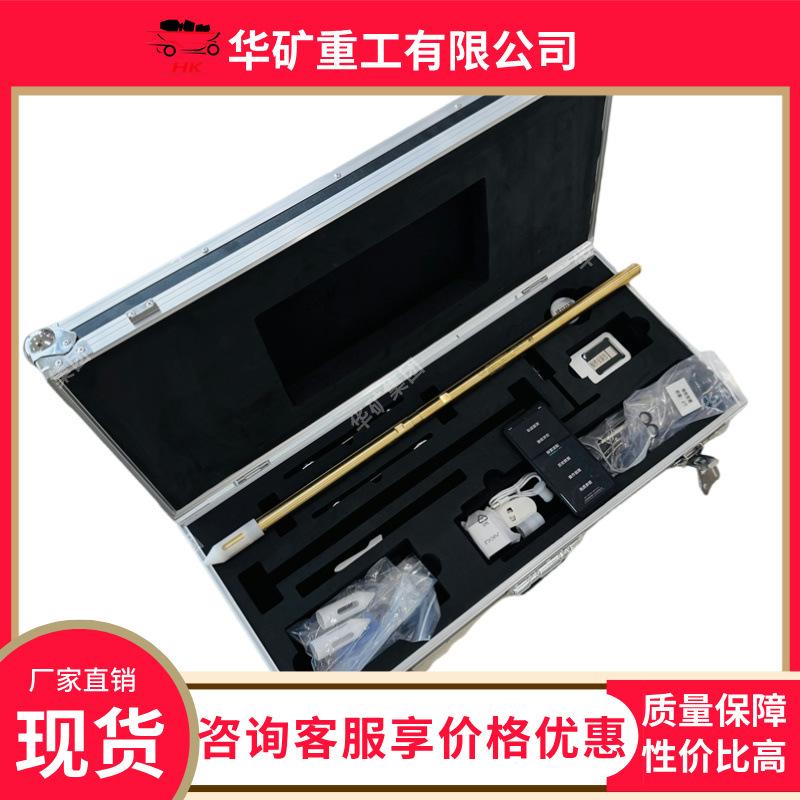

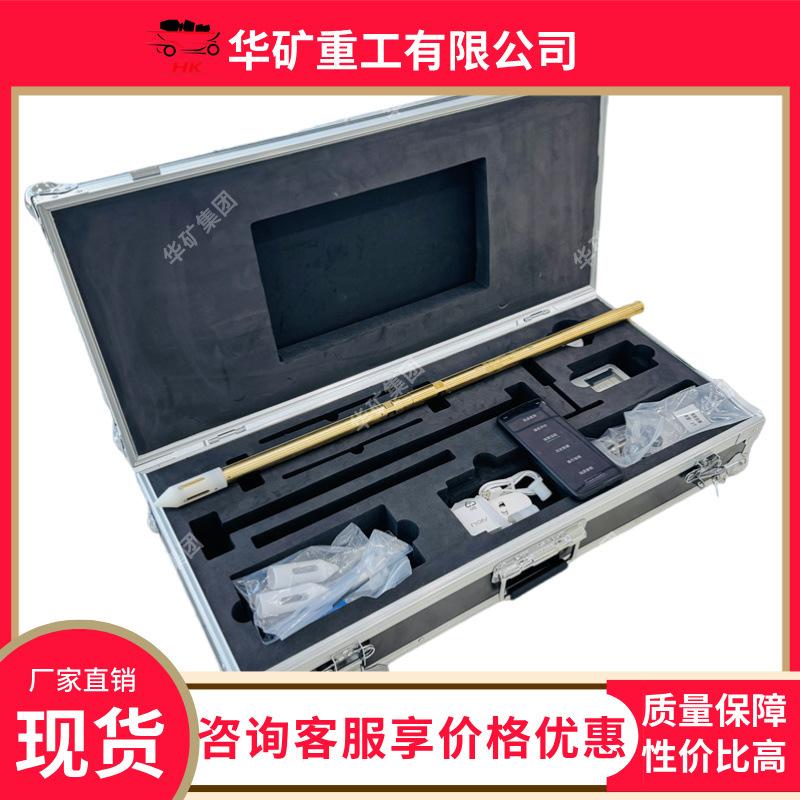

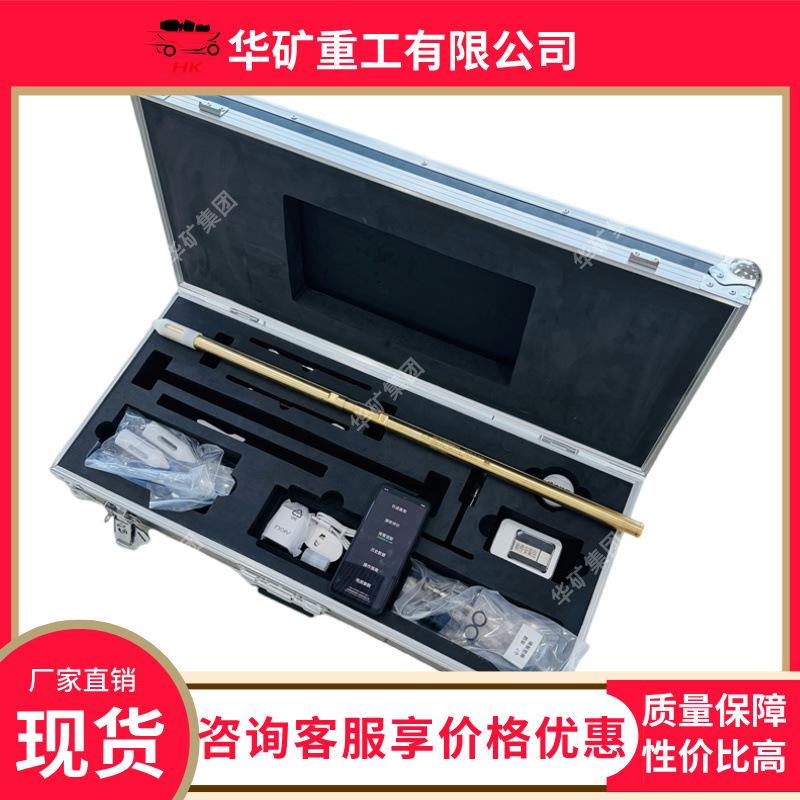

El medidor de trayectoria de perforación portátil para minería YZG12.8 es un dispositivo inteligente para la detección de trayectorias de perforación. El instrumento se compone principalmente de una sonda de medición de trayectoria de perforación portátil con seguridad intrínseca para minería, un teléfono inteligente para minería, una varilla de empuje de fibra de carbono, etc. Durante la medición, la sonda se acopla a la varilla de empuje de fibra de carbono y se introduce manualmente en el pozo para medir la trayectoria espacial y la profundidad de perforación. Se comunica con el teléfono inteligente para minería mediante Bluetooth, ingresa la información de atributos de cada pozo durante la perforación y transmite los datos almacenados en la memoria de la sonda al teléfono móvil una vez finalizada la medición. Además, muestra la trayectoria espacial y la profundidad del pozo en el sitio mediante el software del terminal móvil.

Características técnicas

1. Mida simultáneamente la trayectoria y la profundidad de perforación: el tubo de sonda está equipado con un sensor de ángulo de alta precisión y un sensor de profundidad, que pueden medir con precisión tanto la trayectoria como la profundidad de perforación;

2. Portátil y fácil de transportar, medición sencilla y rápida: para realizar mediciones, solo necesita llevar el teléfono móvil intrínsecamente seguro para minería, la sonda y las varillas de empuje de fibra de carbono correspondientes a la mina. Es compacto y ligero, por lo que puede ser transportado por una sola persona.

3. La medición de la trayectoria de perforación se realiza mediante el modo de repetición de mediciones sin conexión. No es necesario conectar varios cables. Tras sincronizar la sonda con el Bluetooth del teléfono móvil, se utiliza la varilla de empuje de fibra de carbono para introducirla en el pozo y realizar la medición. El intervalo de medición se selecciona de forma independiente según la profundidad de perforación. El tiempo de estabilización de cada medición es de tan solo 3 segundos. La medición es sencilla y rápida.

4. Los resultados de la medición se pueden ver directamente bajo tierra: una vez completada la medición, los resultados de la medición se pueden ver directamente en el teléfono inteligente de minería, incluidas las tablas de datos, las curvas de trayectoria y la evaluación de calidad;

5. Intercambio de datos por Bluetooth: La sonda y el teléfono móvil intercambian datos por Bluetooth. Una vez finalizada la medición y saliendo de la sonda, esta y el teléfono se conectan automáticamente por Bluetooth, sin necesidad de una segunda conexión manual.

6. Tecnología de gestión de medición continua del grupo de pozos: perforación y medición continua de múltiples pozos, gestión unificada de datos, juicio inteligente automático del inicio y el final de la perforación, identificación automática de zonas en blanco y capas de carbón y roca;

7. Potente software de análisis:

8. Cambio flexible entre trayectoria espacial tridimensional, curva de proyección de plano horizontal bidimensional y curva de sección;

9. La curva de valor medido del punto de medición, la cantidad de vínculo de la tabla de datos y el valor de desviación se calculan automáticamente;

10. La gestión de datos del grupo de perforación es sencilla, los resultados se muestran en la misma pantalla y el área en blanco se identifica automáticamente;

11. Los resultados se pueden importar a Excel para generar informes gráficos o a CAD para cargarlos automáticamente en el dibujo;

12. Emite un informe en formato Word con un solo clic.
