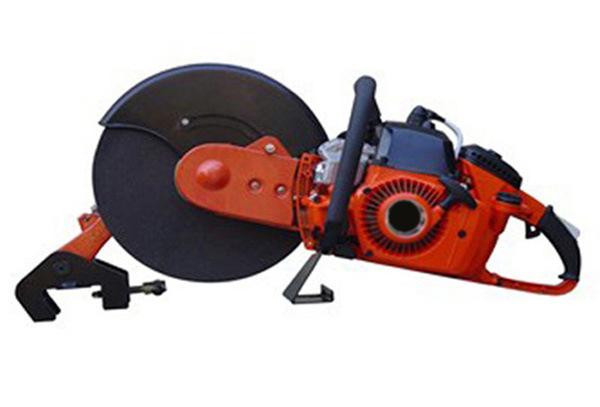

Introducción de la máquina cortadora de rieles de combustión interna portátil NQG-5.8
La cortadora de rieles portátil de combustión interna NQG-5.8 es un equipo de corte moderno y eficiente, especialmente diseñado para el corte rápido de vías férreas. Esta máquina utiliza un motor de gasolina de dos tiempos importado y está compuesta por un motor, un conector de bastidor y un bastidor guía. El principio de funcionamiento de la cortadora de rieles portátil de combustión interna NQG-5.8 es el siguiente: al cortar rieles, el motor se conecta al bastidor guía fijado a los rieles mediante un eje de conexión. Guiada por la regla de posicionamiento, la cuchilla de corte se alinea con la pieza a cortar para lograr un corte rápido de los rieles.
Características de rendimiento de la cortadora de rieles de combustión interna portátil NQG-5.8
Como equipo de corte de rieles especial seguro, confiable y eficiente, la máquina de corte de rieles de combustión interna portátil NQG-5.8 tiene el siguiente rendimiento sobresaliente:
●Tamaño pequeño, peso ligero, alta potencia, velocidad de corte rápida y alta precisión de superficie de corte.
●Durante el proceso de generación de potencia, el motor tiene un bajo consumo de combustible, lo que cumple con los requisitos de protección ambiental y ahorro de energía.
●El mango que absorbe las vibraciones, diseñado según principios ergonómicos, es beneficioso para la salud del usuario.
● El marco guía abatible de diseño único, flexible y confiable puede girar el marco guía 180° cuando las hojas de la muela abrasiva se consumen hasta cierto punto y usar su función de corte inverso para cortar rápidamente el riel.
● El filtro de aire compuesto de doble capa puede bloquear eficazmente la entrada de polvo al motor y extender su vida útil.
● La placa de presión de la muela abrasiva engrosada y agrandada puede reducir eficazmente la vibración resonante de la muela abrasiva delgada durante el corte del riel, lo que garantiza la precisión del corte del riel y la seguridad personal del operador.
El sistema de encendido electrónico inteligente, controlado por programa, facilita el arranque, aumenta la velocidad al instante y logra un ralentí suave. Ideal para operaciones de construcción en diferentes entornos climáticos.
● Compatible con el uso de varias especificaciones diferentes de muelas abrasivas especiales para corte de rieles, Ø400 (405) × 32 × 4 o Ø355 (350) × 25,4 (32) × 4 mm.
●La unidad principal y el marco de guía del riel se pueden desmontar, lo que es seguro de usar y fácil de transportar.
Máquina cortadora de rieles de combustión interna portátil NQG-5.8, rango aplicable: riel de 43 a 75 kg/m
Parámetros técnicos de la cortadora de rieles portátil de combustión interna NQG-5.8
motor | Origen, tipo | Importado, refrigerado por aire, de dos tiempos, combustible mixto. |
Relación de mezcla de aceite de motor de dos tiempos y gasolina | 20:1 | |
Cilindrada | 116,3㎝2 | |
potencia nominal | 5,8 kW / 9500 rpm | |
de marcha en vacío | 2500 rpm | |
Vaporizador | Tipo de diafragma | |
filtro de aire | Compuesto de doble capa | |
Sistema de encendido | electrónico | |
separación de los electrodos de la bujía | 0,6～0,7 mm | |
volumen del tanque de combustible | 1,25 litros | |
Rueda de corte | Tamaño (diámetro exterior x espesor x orificio central) | 400 (405) × 4 × 32 mm o 355 × 4 × 25,4 mm |
Velocidad del husillo (valor permitido) | 4750 rpm | |
Velocidad circunferencial | 100 metros por segundo | |
velocidad de corte | Corte de riel de 60 kg/m | ≤2 minutos |
Número de veces que una muela abrasiva corta un riel | Número de veces que una muela abrasiva de Ø400 corta un carril de 60 kg/m Número de veces que la muela abrasiva Ø355 corta un riel de 60 kg/m | ≥3 ≥3 |
Precisión de corte (I) | Tolerancia de perpendicularidad entre la superficie de corte y el eje longitudinal del carril | ≤0,50 mm |
Precisión de corte (II) | Tolerancia de planitud de la interfaz de superficie de corte bidireccional | ≤0,35 mm |
Peso total | Unidad principal 19,5 kg Marco guía 11,3 kg | 30,8 kilogramos |
Dimensiones | Con marco guía | 950×550×450 mm |
