modelo |
unidad |

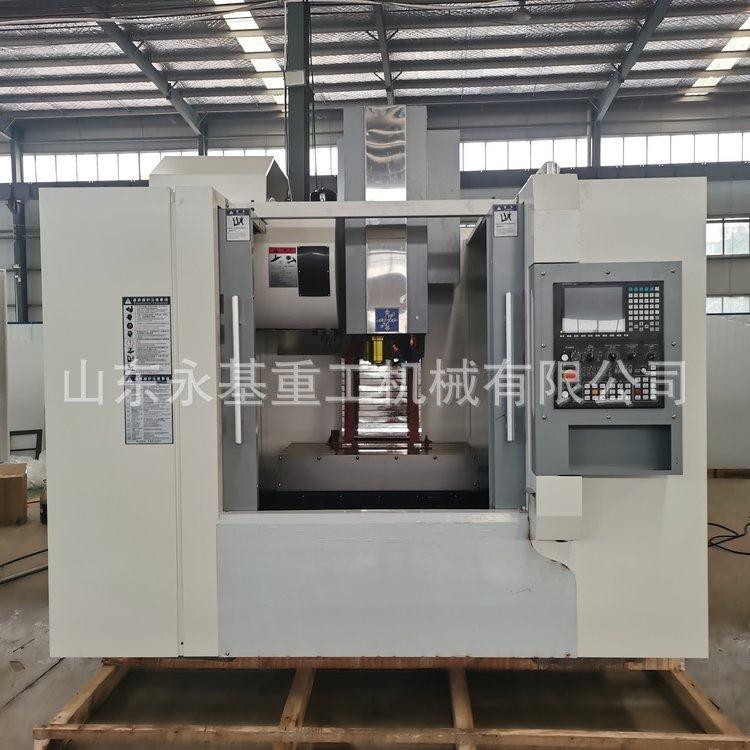

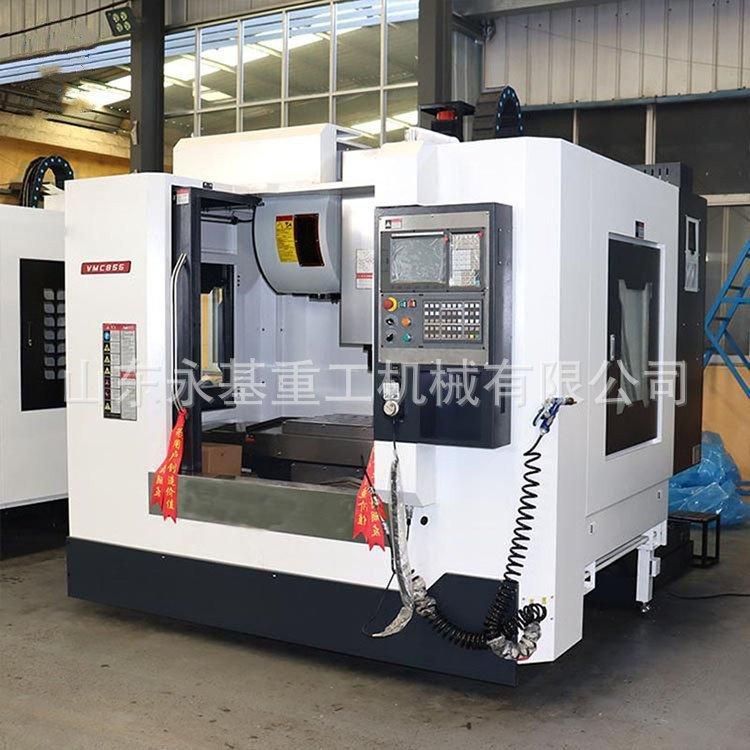

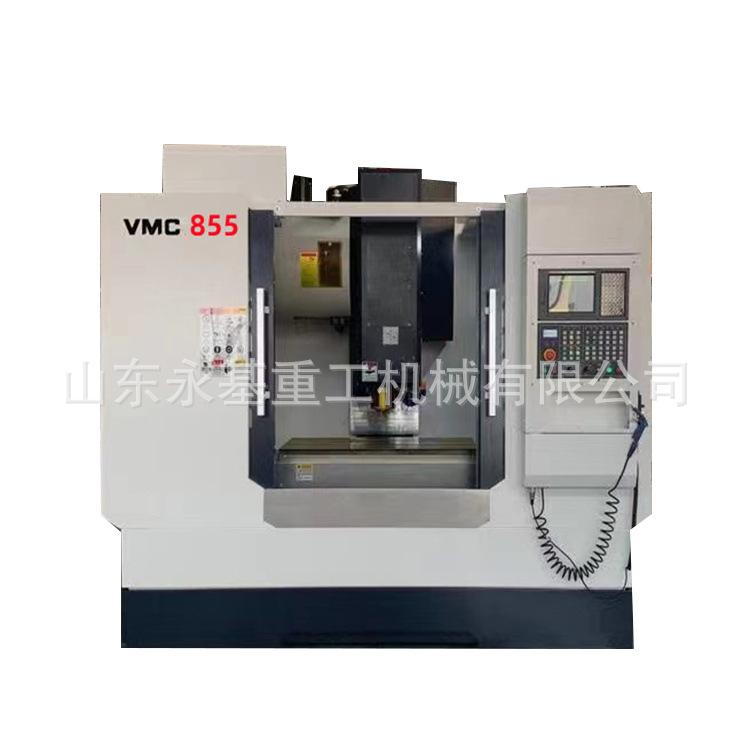

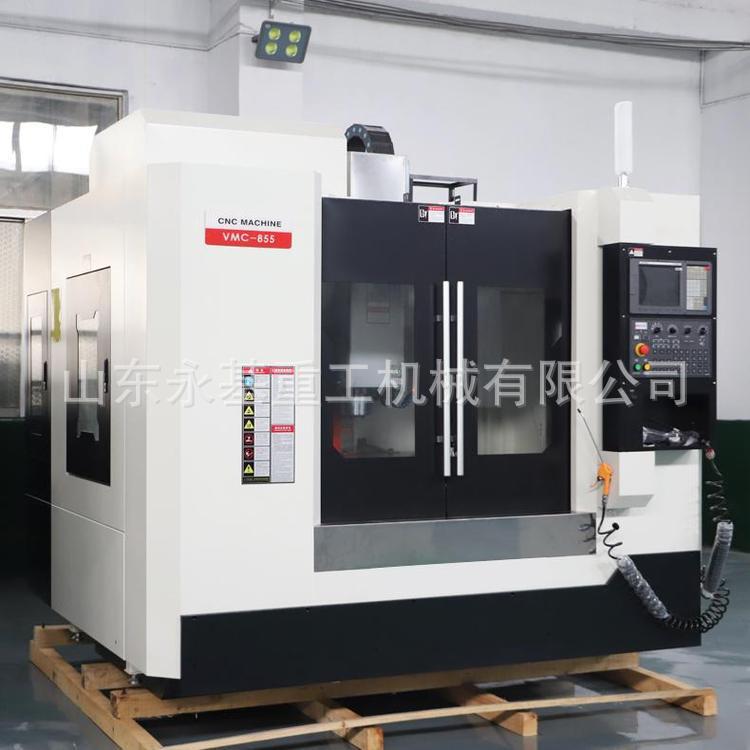

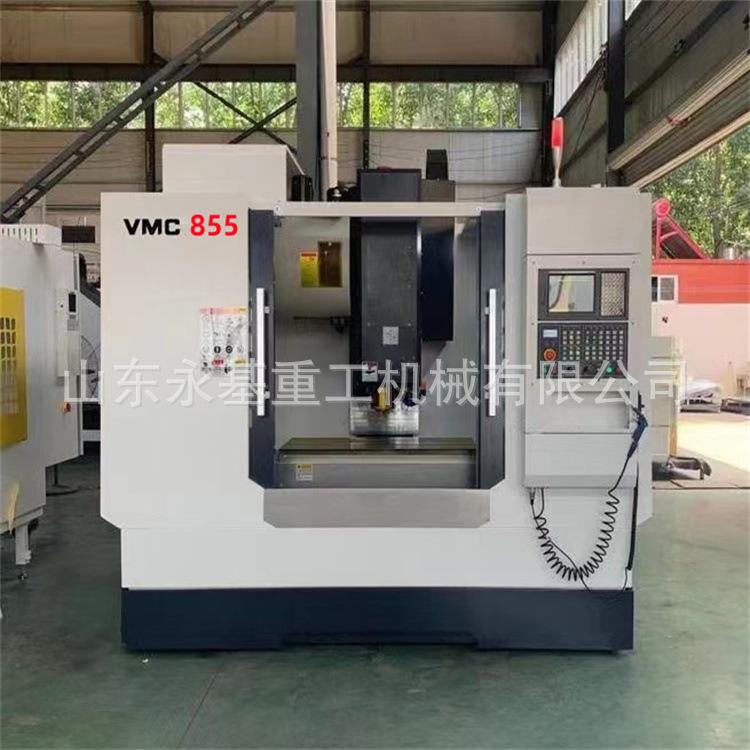

VMC855 |
|
|
banco de trabajo |
Banco de trabajo (longitud× ancho) |
mm |
1000*550 |
|
Carga máxima en el banco de trabajo |
kilogramo |
800 |
|
|
Ranura en T (número de ranuras × ancho de ranura × paso) |
mm |
5-18-90 |
|
|
|
Recorrido del eje XYZ |
mm |
800*550*550 |
|
Distancia desde la cara final del husillo hasta la mesa de trabajo |
mm |
120-670 |
|
|
Distancia desde el centro del husillo hasta la superficie de guía de la columna |
mm |
550 |
|
|
Sistema de alimentación |
Sistema CNC |
|
GSK980Mdi |
|
Desplazamiento rápido del eje XYZ |
m/min |
36/36/24 |
|
|
Velocidad máxima de avance de corte |
mm/min |
1-10000 |
|
|
Sistema automático de cambio de herramientas |
Formulario de almacén de herramientas |
|
desct |
|
Método de cambio de herramientas |
|
Manipulador |
|
|
Capacidad máxima del almacén de herramientas |
Manojo |
24 |
|
|
Diámetro máximo de la herramienta/longitud |
mm |
Ф78/300 |
|
|
Método de intercambio de herramientas |
|
neumático |
|
|
Tiempo medio de cambio de herramienta |
segundo |
2 segundos |
|
|
|
Exactitud |
||
|
Exactitud |
precisión de posicionamiento |
mm |
0.008 |
|
Precisión de repetición |
mm |
0.005 |
|
|
|
Velocidad del husillo |
rpm |
8000 |
|
Especificaciones del husillo (modelo/diámetro de instalación) |
mm |
BT40/Ф150 |
|
|
Modo de accionamiento del husillo |
|
Transmisión por correa |
|
|
Potencia del motor del husillo |
kilovatio |
7.5 |
|
|
|
presión del aire |
||
|
presión del aire |
Demanda de aire |
kg/cm² |
≥6 |
|
Flujo de gas |
m³, min |
≥0,3 |
|
|
Especificaciones de la máquina |
Peso de la máquina |
kilogramo |
5800 |
|
Dimensiones generales (longitud×ancho×alto) |
mm |
2750*2300*2600 |
|
|
Tamaño del riel guía del eje X |
mm |
2*35 |
|
|
Tamaño del riel guía del eje Y |
mm |
2*45 |
|
|
Dimensiones del riel guía del eje Z |
mm |
2*45 |
|
|
Tornillo X/Y/Z |
|
5010 |
|
|
Controles deslizantes X/Y/Z |
individuo |
6 de abril de 2004 |
|
|
Longitud del sillín |
mm |
2380 |
|
|
Distancia entre la columna y la base |
mm |
1150 |
|
|
Peso máximo de la herramienta |
kilogramo |
8 |
|
|
Potencia del motor de refrigeración |
kilovatio |
0.45 |
|
|
fuente de alimentación |
Tres fases 380V/trifásico 220V/trifásico 415V |
||
|
Consumo máximo de energía |
kilovatio |
15 |
|
|
temperatura ambiente |
-15℃-42℃ |
||
|
Humedad relativa |
No debe haber condensación por debajo del 85%, el máximo por un corto tiempo no debe superar el 95%. |
||
