1. Introducción del producto:

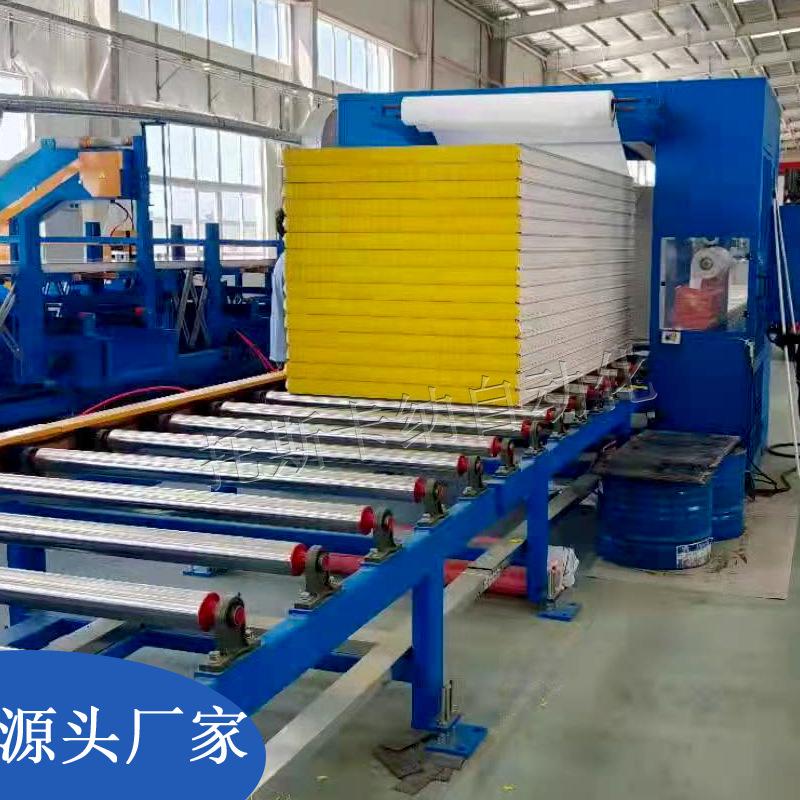

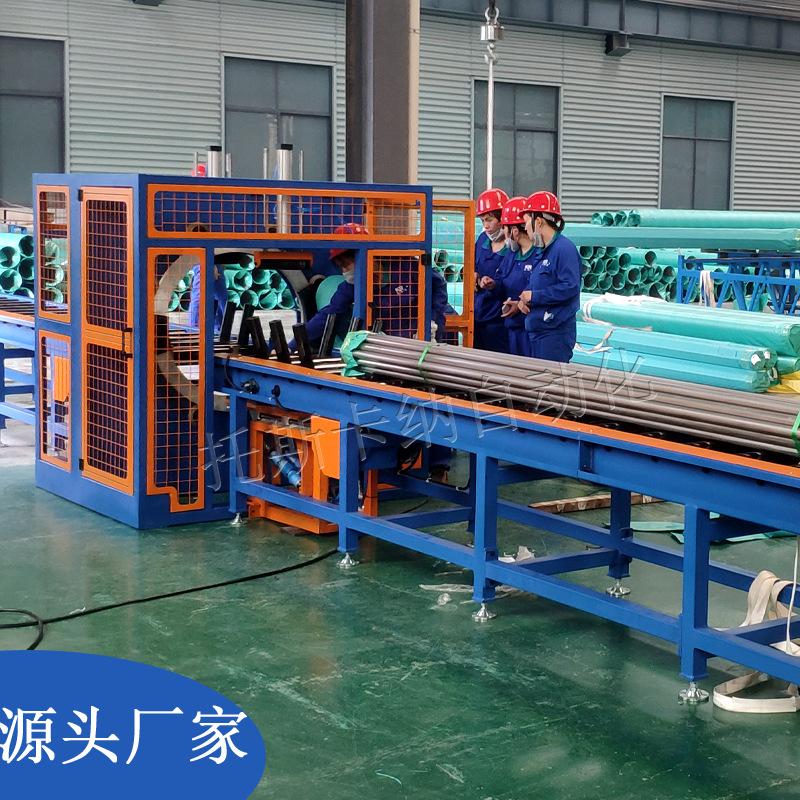

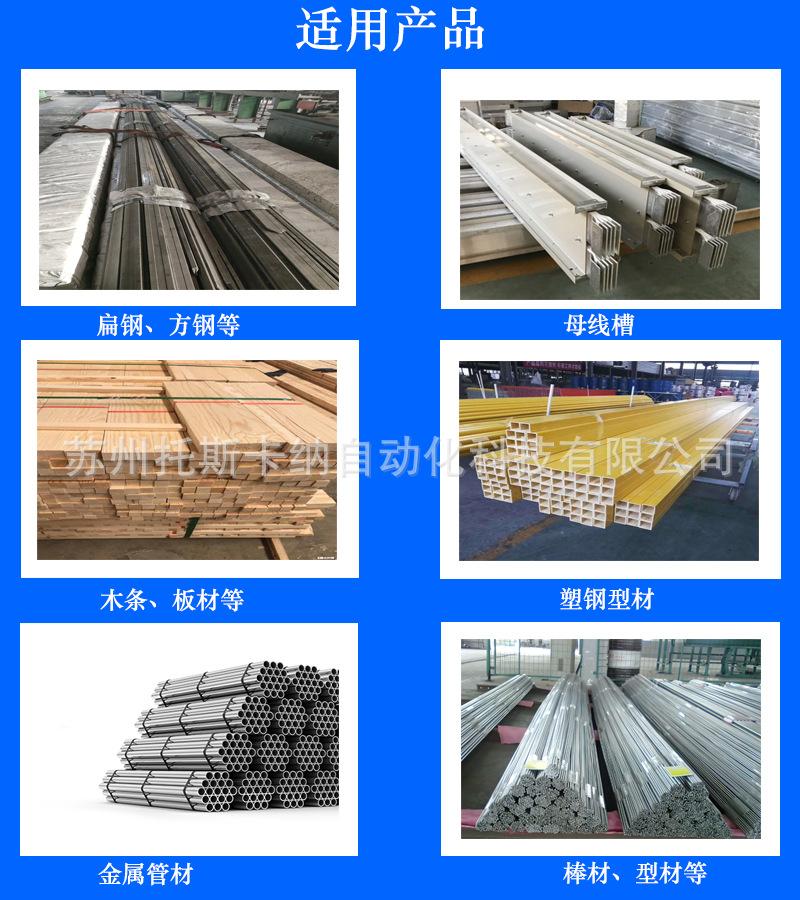

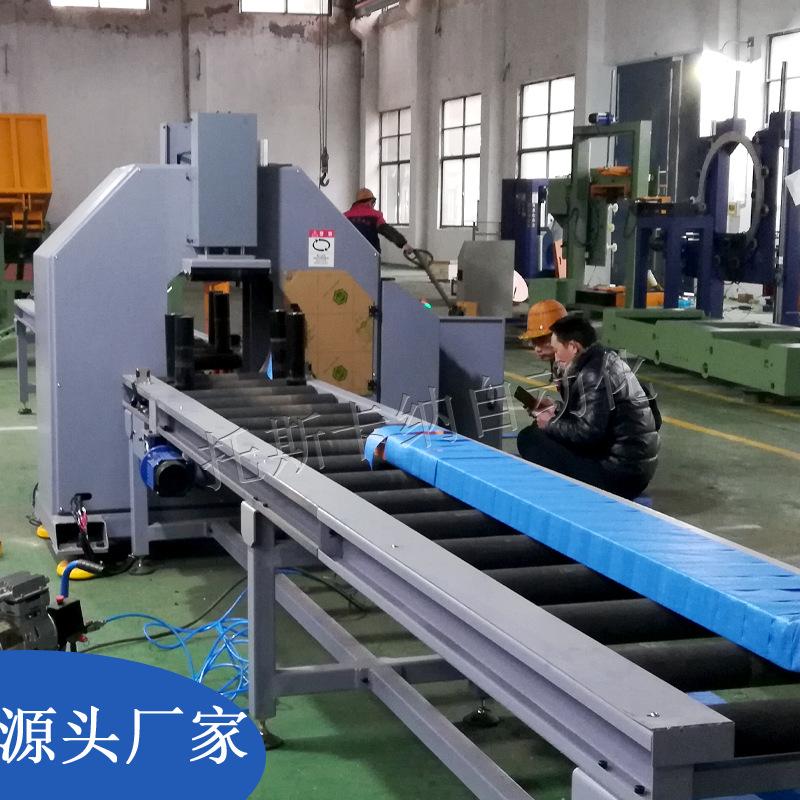

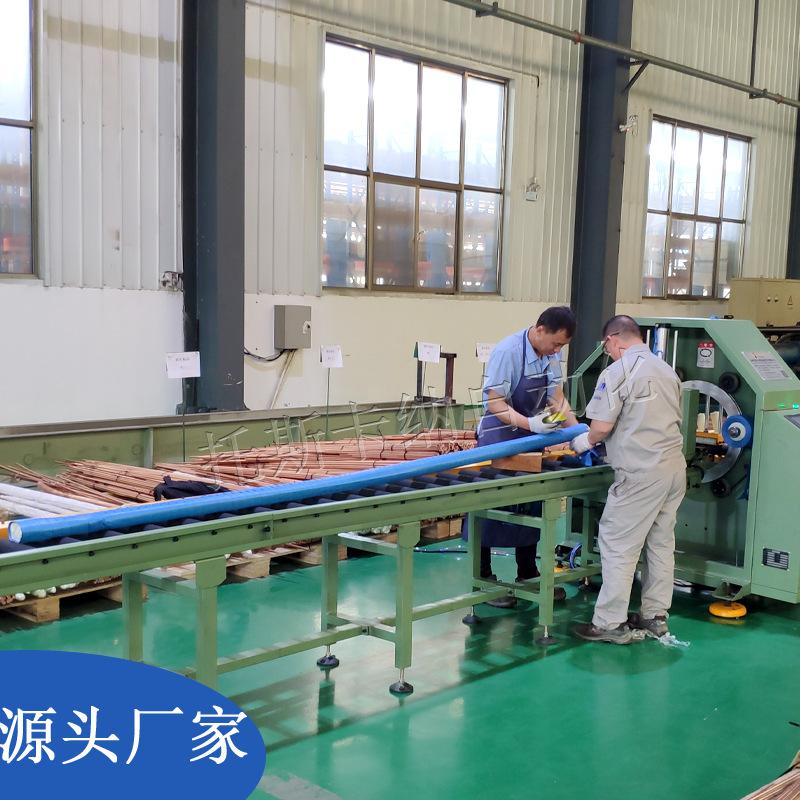

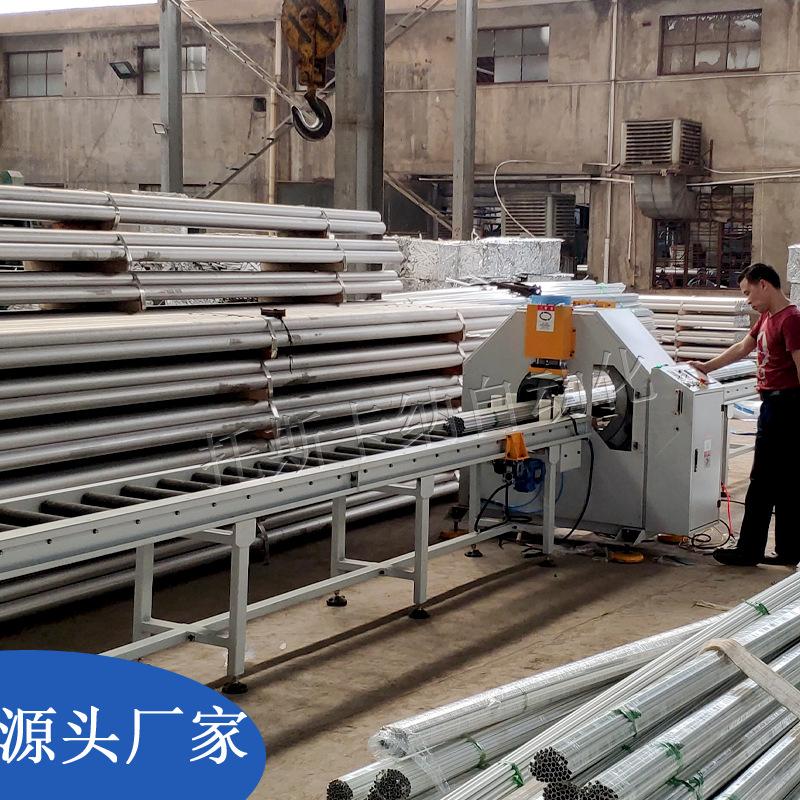

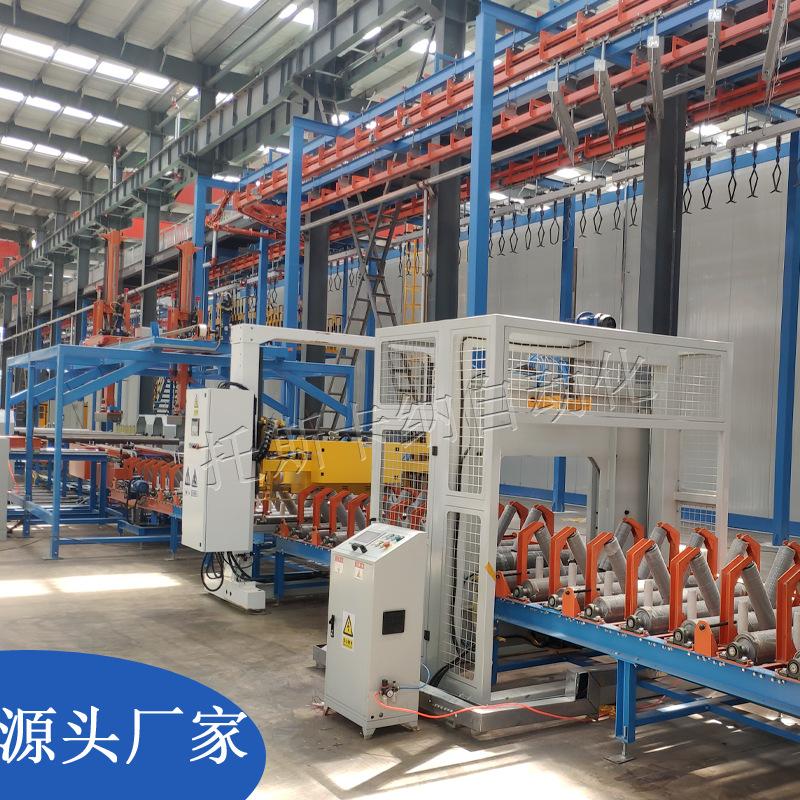

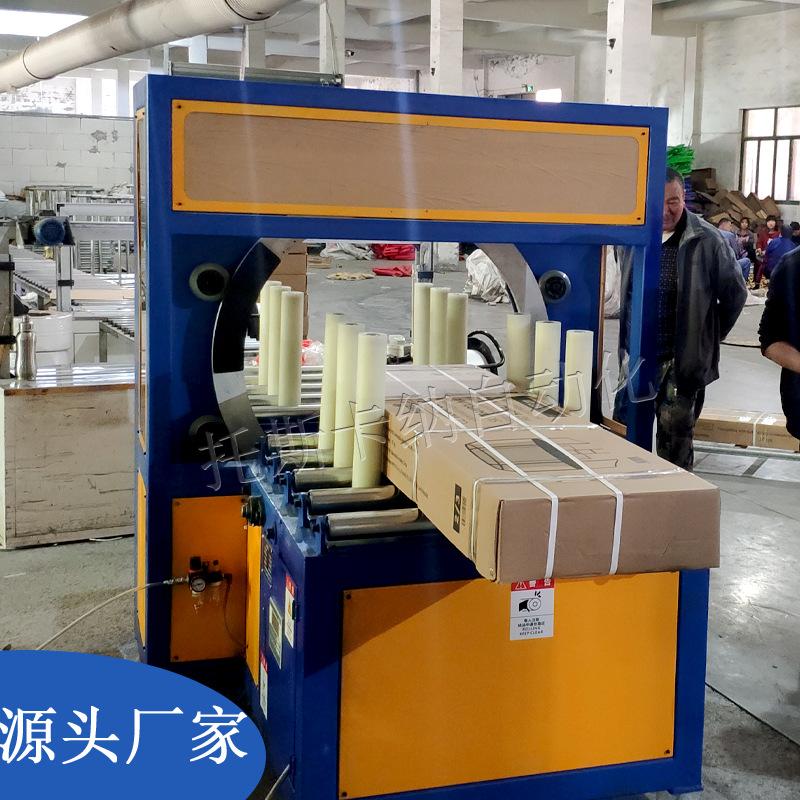

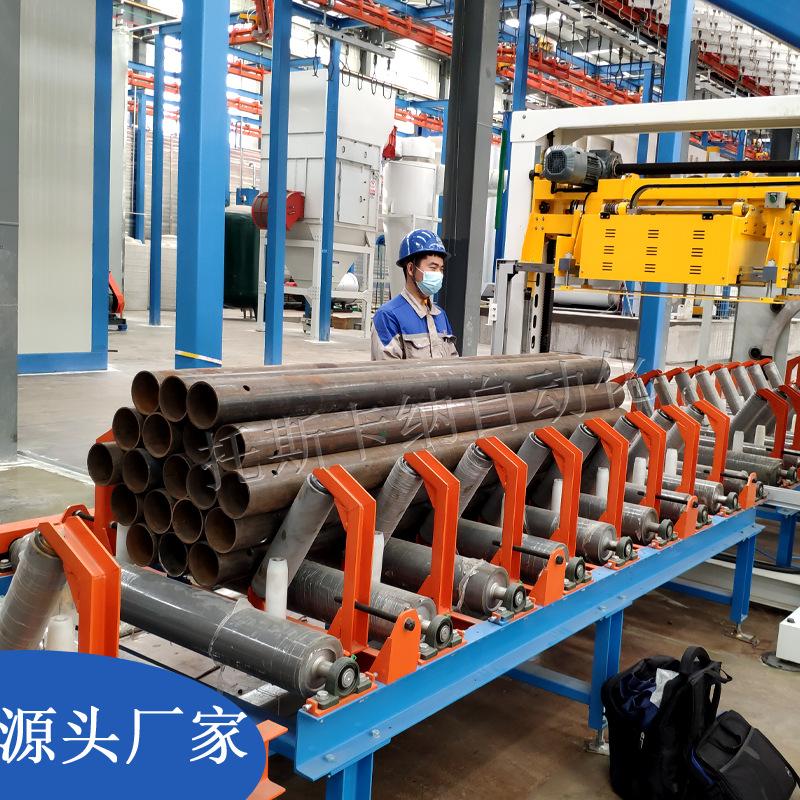

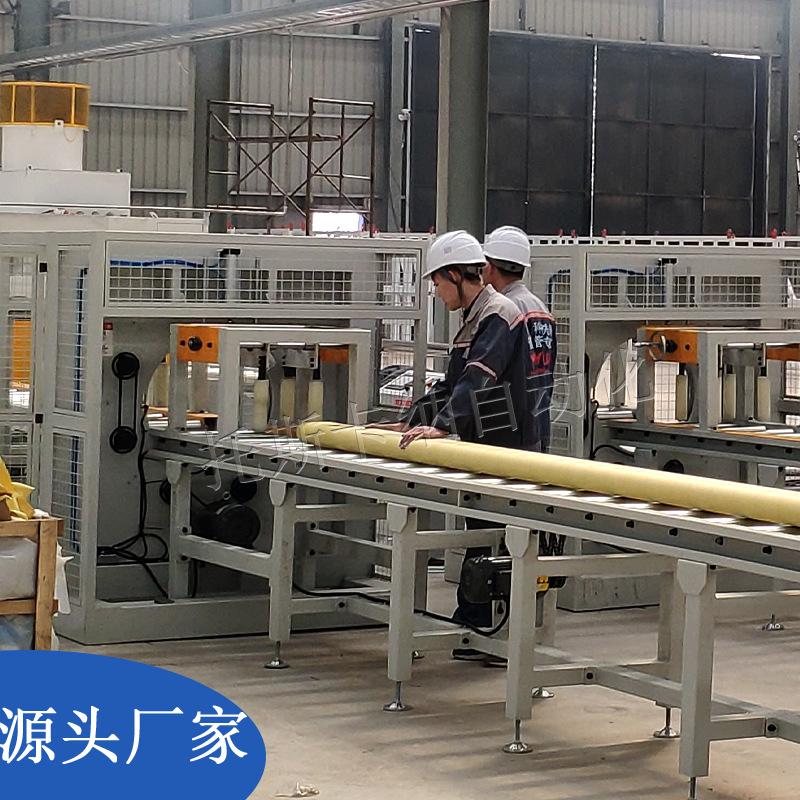

La máquina de embalaje de bobinado horizontal serie TS se utiliza especialmente para el bobinado y embalaje de varios tipos de perfiles, placas, tubos, barras, etc. Ampliamente utilizada en perfiles de aleación de aluminio, perfiles de acero plástico, paneles sándwich, suelos de alta gama, tubos metálicos, tubos soldados, tubos sin costura, tubos de acero inoxidable, tubos de cobre, flejes de cobre, tubos de plástico, acero estirado en frío, flejes dentados, paneles de techo y otros productos Embalaje exterior. Su costo de embalaje es bajo y la eficiencia es alta. Los productos después del embalaje de bobinado pueden reducir el desgaste superficial del producto, mejorar el sellado y facilitar el almacenamiento y transporte del producto. Después del envoltorio y el embalaje, el producto no solo tiene una apariencia hermosa, sino que también tiene buenos efectos a prueba de humedad, polvo, óxido, envejecimiento y daños accidentales.
2. Características del producto:
●Usando el controlador programable PLC Xinjie, el número de capas y tiempos de bobinado son ajustables.
●Fácil de operar, la pantalla muestra la operación.
●Una vez finalizado el embalaje, el pivote se posiciona automáticamente.
●Adopte un convertidor de frecuencia para ajustar la velocidad del anillo giratorio y la línea de transporte.
●La rueda motriz giratoria está hecha de material de poliuretano de alta calidad, que es altamente resistente al desgaste y a las altas temperaturas.

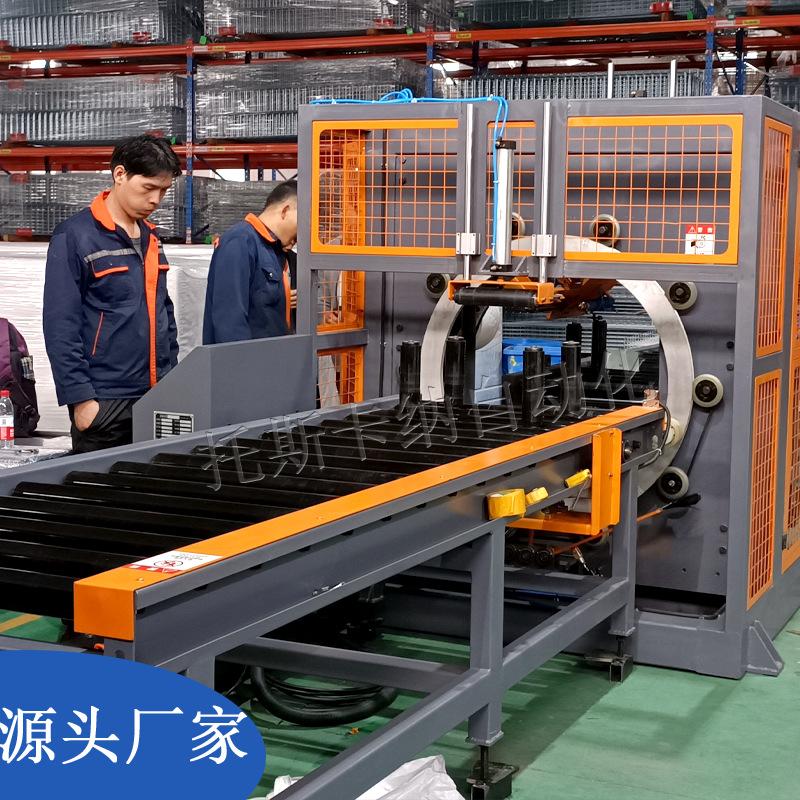

●El anillo giratorio se puede ajustar hacia arriba y hacia abajo para adaptarse al embalaje de productos de diferentes diámetros.
● Utilizando un sistema de entrega fotoeléctrica de alta calidad, seguimiento automático del embalaje, posicionamiento preciso y apagado. Facilita la operación y garantiza la seguridad.
●El anillo de embalaje adopta una regulación de velocidad de conversión de frecuencia y el grado de superposición de la cinta de embalaje se puede ajustar de acuerdo con los requisitos del embalaje.
●La tensión de la cinta de embalaje es ajustable.
●Detección fotoeléctrica y protección de mercancías entrantes y salientes.
●El mecanismo de bobinado sincrónico opcional permite enrollar cintas de embalaje de dos materiales diferentes al mismo tiempo, mejorando la eficiencia del trabajo.
●Se puede utilizar un manipulador opcional para operaciones de carga y corte de película, lo cual es seguro y eficiente.
●La barandilla de seguridad hace que el proceso de operación sea más seguro y protegido.
Control automático para completar el proceso de envasado con un solo clic. Operación sencilla y cómoda.
●Selección de modo de trabajo manual/automático.
●La tensión del cinturón de embalaje es ajustable.
●Materiales de embalaje: Utilizando film estirable, telas no tejidas, papel compuesto, etc. como principales materiales de embalaje, se envuelven y empaquetan varillas largas, tubos, placas, alambres, etc.
●Diseño profesional de máquinas envasadoras de bobinado horizontal de diversas especificaciones especiales según las características de los productos del usuario.










3, Parámetros técnicos: (Excepto por las siguientes especificaciones, nuestra empresa puede personalizar modelos según las dimensiones del producto del cliente)
|
modelo |
TS-S200 |
TS-S400 |
TS-S600 |
TS-S800-1600 |
|
Longitud del producto |
1000≤L≤Sin límite a mm |
1500≤L≤Sin límite a mm |
2000≤L≤Sin límite a mm |
2000≤L≤Sin límite a mm |
|
Diámetro máximo del producto |
≤200 mm |
≤400 mm |
≤600 mm |
≤800-1600 mm |
|
Longitud de la línea transportadora |
Personalizado según la longitud real del producto del cliente. |
|||
|
Materiales de embalaje |
Cinta trenzada, papel compuesto, tela no tejida, film estirable, etc. |
|||
|
Tamaño del material de embalaje |
Ancho: 60-100 mm Diámetro exterior: 200 mm Diámetro interior: 55 o 76 mm |
Ancho: 150-200 mm Diámetro exterior: 250 mm Diámetro interior: 55 o 76 mm |
Ancho: 150-200 mm Diámetro exterior: 300 mm Diámetro interior: 55 o 76 mm |
Ancho: 150-300 mm Diámetro exterior: 400 mm Diámetro interior: 55 o 76 mm |
|
velocidad de transferencia |
6-12 m/min |
|||
|
Altura de la superficie de transporte |
750 mm |
800 mm |
900-1200 mm |
|
|
Forma de transporte |
Cadena de rodillos, de correa o de placa |
|||
|
forma de bobinado |
Envoltura de un solo rollo o envoltura de dos rollos |
|||
|
Método de ruptura |
Rotura de correa manual o automática |
|||
|
Velocidad del anillo |
0-100r/min(Control de Frecuencia) |
0-80r/min(Control de Frecuencia) |
0-60 rpm(Control de Frecuencia |
|
|
Soporte de carga de la línea transportadora |
≤500 kg |
≤2000 kg |
≤3000 kg |
≤4000-8000 kg |
|
rango de superposición |
30%-70%Cualquier superposición (ajustable) |
|||
|
potencia total |
Aproximadamente 1,5 kW |
Aproximadamente 2,5 kW |
Aproximadamente 4,0 kW |
Alrededor de 9-15 kW |
|
Frecuencia de voltaje |
CA 380 V/50 Hz |
|||
|
Peso del anfitrión |
≤350 kg |
≤650 kg |
≤850 kg |
≤1000 kg |
Observación:
Precio Descripción:
La cotización en línea es solo para referencia. Los diferentes modelos y las diferentes configuraciones tienen precios diferentes. ¡Los clientes pueden consultarnos los precios a través de Wangwang! Nuestras cotizaciones son todas con flete e impuestos incluidos (impuestos13%, tarifa de entrega a domicilio).
Instrucciones de factura: Se emitirán todos los productos vendidos13%Factura de IVA.
Instrucciones de flete: Debido a que esta máquina es un equipo de carga grande y pesado, se debe utilizar la logística para el transporte. La logística varía según la región. El tiempo general es2-4cielo. Entrega a domicilio gratuita a nivel nacional.
Instrucciones posventa:
1Toda la máquina tiene garantía de un año y medio y mantenimiento de por vida.
2, instalación y depuración puerta a puerta gratuita en Jiangsu, Zhejiang y Shanghai, y se proporcionan videos de instalación y depuración y soporte técnico en otras regiones.
3, Reparación de fallas de máquinas, Jiangsu, Zhejiang y Shanghái24Reparación a domicilio en horas, otras áreas48Hora.
Accesorios aleatorios:
1, llave hexagonal cada una1colocar.
2、14-17llave de boca abierta1Manojo.
3Destornillador Phillips1Manojo.
4, manual del equipo, manual del inversor, certificado del equipo, hoja de garantía del equipo, etc.1compartir.
5、M10、M8、M6Tornillos de cabeza hueca hexagonal cada uno5Solo.
