Kit de medidor de campo electrostático PFK-100B

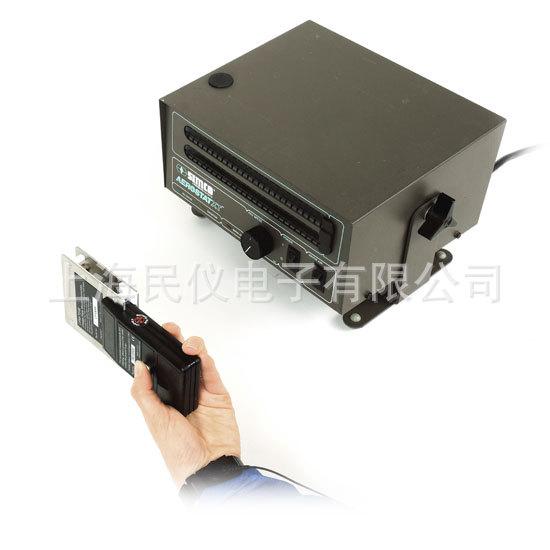

Medición de campo y generación de voltaje y equilibrio de ionizadores
- porMida el rango y la polaridad de los campos electrostáticos en incrementos de 1 V o 10 V
- En menos deCarga de cero a más de 1000 voltios en 5 segundos
- de acuerdo aANSI/ESD SP3.3 Verificación periódica de generadores de iones equilibrados
- de acuerdo aANSI/ESD S3.1 y ANSI/ESD SP3.3 miden el tiempo de desintegración del ionizador.
- Medición de la generación y disminución del voltaje corporal
- Úselo con un registrador de datos para registrar mediciones y crear informes.
- Compatible con sistemas de análisis automatizados
- Exactitud± 5%
- Alimentado por batería
- incluirCertificado y datos de calibración del NIST
Medidor de campo electrostático PFK-100BEspecificación |
|
|
Alcance general |
Rango bajo:0 V a ±1999 V Rango alto: 0 V a ±19,99 kV |
|
exactitud |
Salida del monitor de voltaje: mejor que la lectura±5%, ±10 mV Visualización de voltaje: mejor que ±5% de la lectura, ±2 conteos |
|
Estabilizar |
±10 cuentas |
|
Monitor de voltaje |
|
|
producción |
La lectura del medidor de ±20,0 kV equivale a una salida de ±2,0 voltios |
|
relación |
Rango bajo:0 a 2000 V = ±0,2 V de salida Rango alto: 0 a 20 000 V = ±2 V de salida |
|
panel frontal |
|
|
anexo |
Número de caracteres:Formato de caracteres de 3,5 bits: tamaño de carácter de 7 segmentos: 12,70 mm de alto x 7,62 mm de ancho, polaridad automática, indicador de BATERÍA BAJA |
|
alcance |
V/pulgada: 0 a ±1999 V/pulgada |
|
|
kV/pulgada: 0 a ±19,99 kV/pulgada |
|
resolución de pantalla |
Rango bajo:incremento de 1 voltio |
|
|
Alto rango:incrementos de 10 voltios |
|
Frecuencia de muestreo |
Mostrar lecturas porActualización de 0,5 segundos Las lecturas analógicas se adquieren cada 100 milisegundos o 10 veces por segundo |
|
baja potencia |
La luz indicadora de batería bajaSe ilumina a 7,4 voltios. |
|
fortaleza |
|
|
ingresar |
incluirBatería alcalina de 9 VCC |
|
Duración de la batería |
Acerca de20 horas (uso continuo) |
|
suelo |
|
|
caso |
Circuitos conectados a tierra a través de una carcasa conductora |
|
Captura terrestre |
Montaje a presión de 10 mm en la parte posterior de la caja |
|
Medir la distancia |
|
|
|
Indicador de distancia LED de 1" ± 1/64" (25 mm ± 0,5 mm) |
|
|
Indicación de objetivo alineado1 pulgada (25 mm) |
|
control |
|
|
teclado |
Las membranas personalizadas controlan diferentes funciones |
|
cambiar |
Pulsación corta para encender el instrumentoMantenga pulsado para apagar el instrumento. |
|
alcance |
existirElija entre V/pulgada (0-2000 V) y kV/pulgada (0-20 kV) |
|
cero |
Ajuste el valor mostrado a cero(0) |
|
atrapar |
Capturar y mantener mediciones estables |
|
producción |
|
|
Salida analógica |
Conector de audio jack de 2,5 mm (3/32") La salida de 2 V corresponde a 20 kV |
|
Tiempo de respuesta |
menos que180 ms (90-10%) |
|
Señal de ruido del sensor (típica)1 |
Voltaje máximo:+3V Voltaje mínimo: -5V |
|
ambiente |
|
|
Temperatura de funcionamiento |
10°C a 30°C (50°F a 80°F) |
|
Humedad relativa de trabajo |
0% – 80%, sin condensación |
|
Altitud de trabajo |
2000 metros |
|
Especificaciones físicas |
|
|
Dimensiones (con clip de tierra) |
27,2 mm x 61,5 mm x 105,9 mm |
|
|
1,07” x 2,41” x 4,17” |
|
peso |
142 g (5,0 oz) con batería |

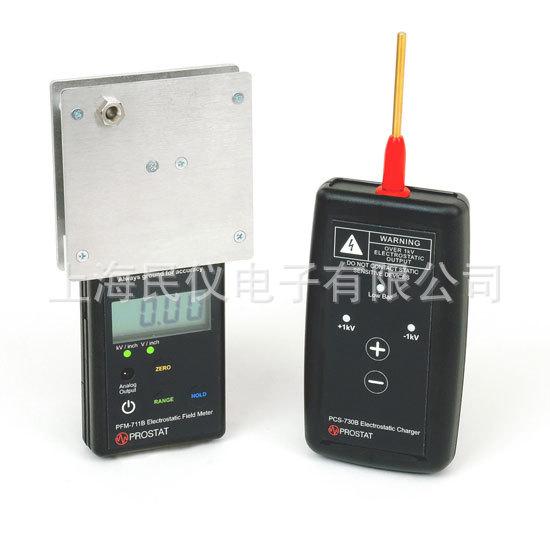

Especificaciones del conjunto de placa de carga CPM-720B:
|
|
|
|
Actuación |
|
|
tolerante |
Cuando se calibra junto conEl medidor de campo PFM-711B coincide con una precisión del 5 % |
|
capacidad |
instalar en19 pF ±1 pF para PFM-711B |
|
alcance |
0 a ±5 kV ±2% |
|
suelo |
|
|
caso |
aprobarMedidor de campo PFM-711B, carcasa conductora y broches |
|
ambiente |
|
|
Temperatura de funcionamiento |
10°C a 30°C (50°F a 80°F) |
|
Humedad relativa de trabajo |
0% – 70%, sin condensación |
|
Altitud de trabajo |
2000 metros |
|
aspecto |
|
|
Sin conector de entrada tipo banana |
8,25 cm x 8,25 cm x 1,75 cm 3,25” x 3,25” x 0,69” |
|
Uso del conector de entrada banana |
8,25 cm x 8,25 cm x 2,29 cm 3,25” x 3,25” x 0,90” |
|
peso |
|
|
|
187 gramos (6,6 onzas) |
Especificaciones del cargador electrostático PCS-730B:
|
|
|
|
Actuación |
|
|
producción |
±1250 ±5 % VCC Corriente limitada a menos de 1 microamperio |
|
Conector de salida |
Conector banana hembra con palancas de contacto de acoplamiento |
|
Velocidad de carga |
En condiciones ambientalesCarga desde cero hasta más de ±1000 voltios en 3 segundos |
|
fortaleza |
|
|
ingresar |
incluirBatería alcalina de 9 VCC |
|
Duración de la batería |
el menos28 horas (uso continuo) Aproximadamente 20.000 cargas de cualquier polaridad |
|
suelo |
|
|
|
Parte posterior de la cajaBroches hembra de 10 mm |
|
ambiente |
|
|
Temperatura de funcionamiento |
10°C a 30°C (50°F a 80°F) |
|
Humedad relativa de trabajo |
0% – 80%, sin condensación |
|
Altitud de trabajo |
2000 metros |
|
aspecto |
|
|
Cargador electrostático |
2,85 cm de alto x 6,12 cm de ancho x 12,65 cm de largo 1,12" de alto x 2,41" de ancho x 4,98" de largo |
|
Palo de carga |
longitud:4,45 cm (1,75 in) Longitud: Con conector banana: 8,18 cm (3,22 in) Diámetro: 0,154 in |

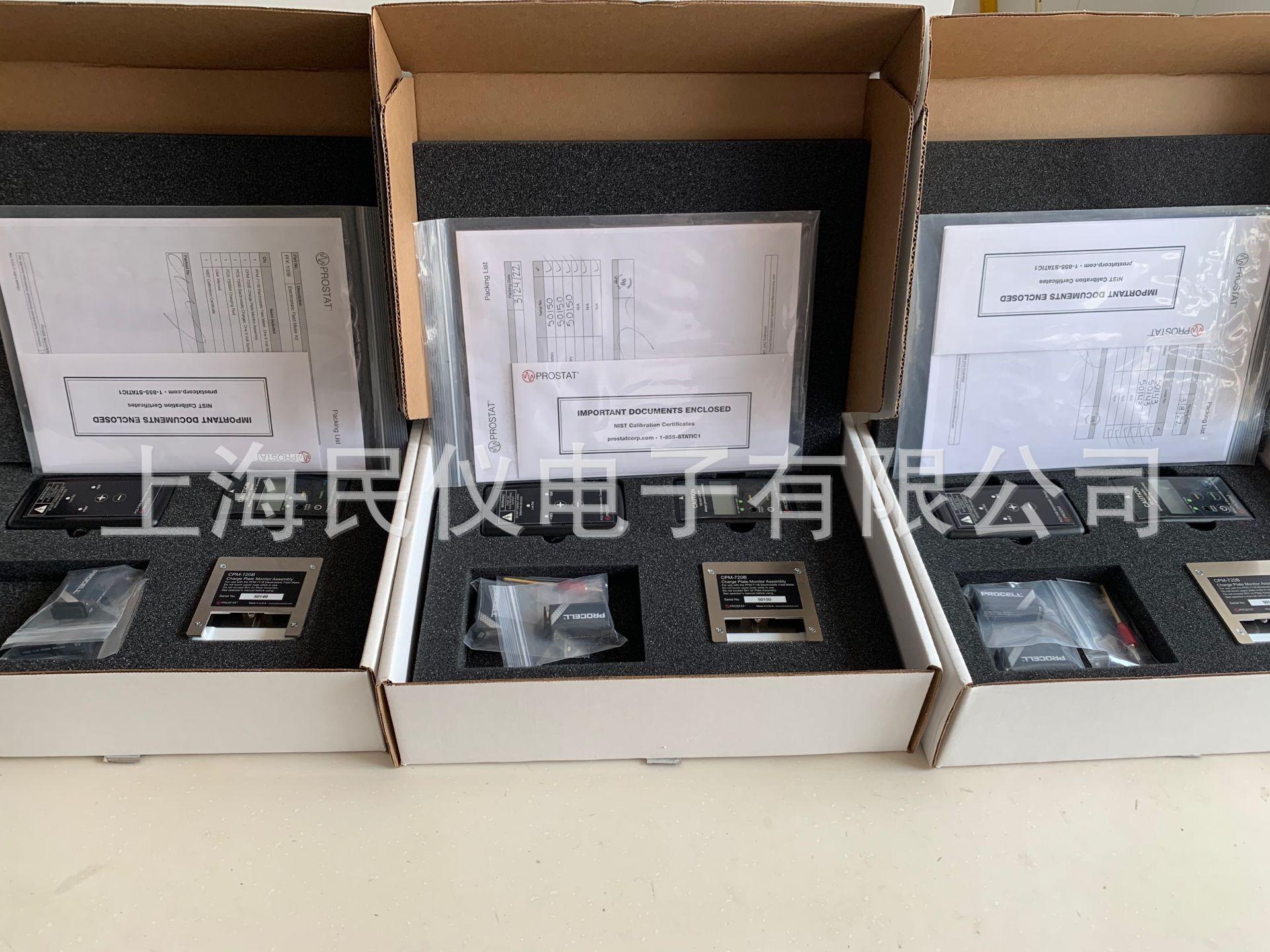

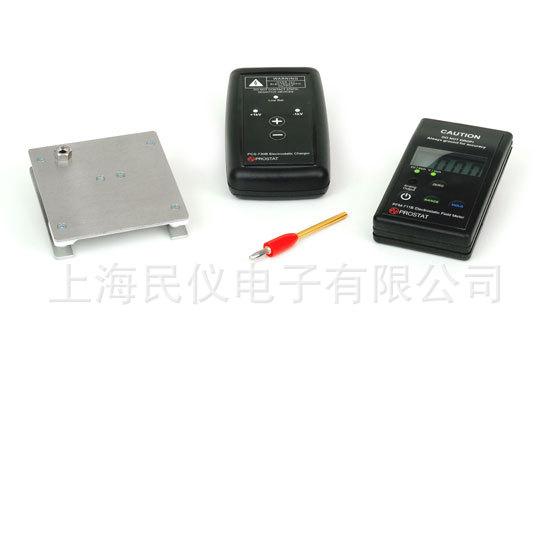

Configuración:
- Medidor de campo electrostático PFM-711B
- Conjunto de placa de carga CPM-720B
- Fuente de alimentación de carga PCS-730B ± 1 kV
