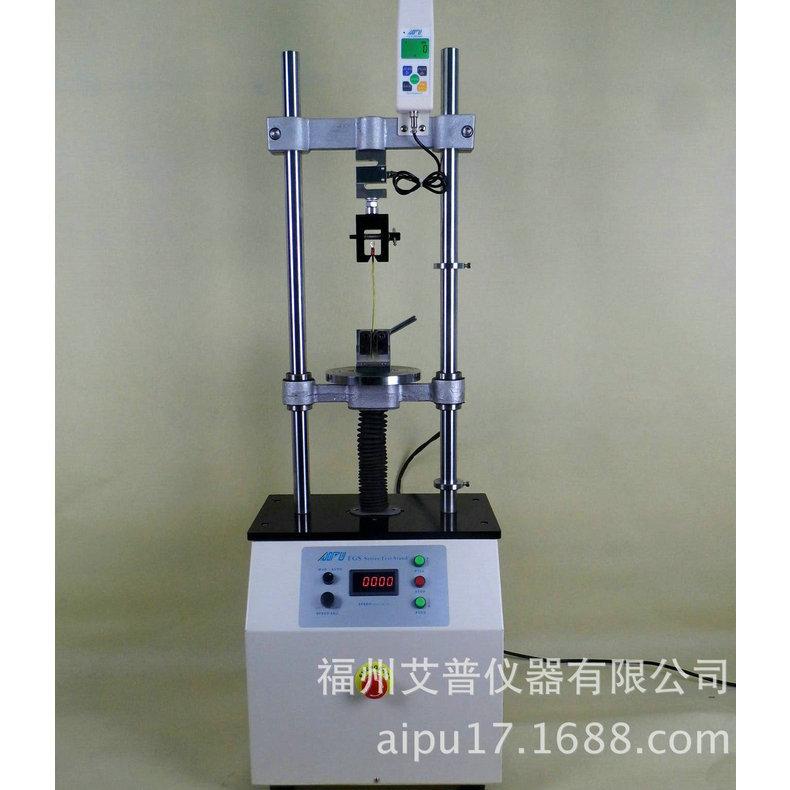

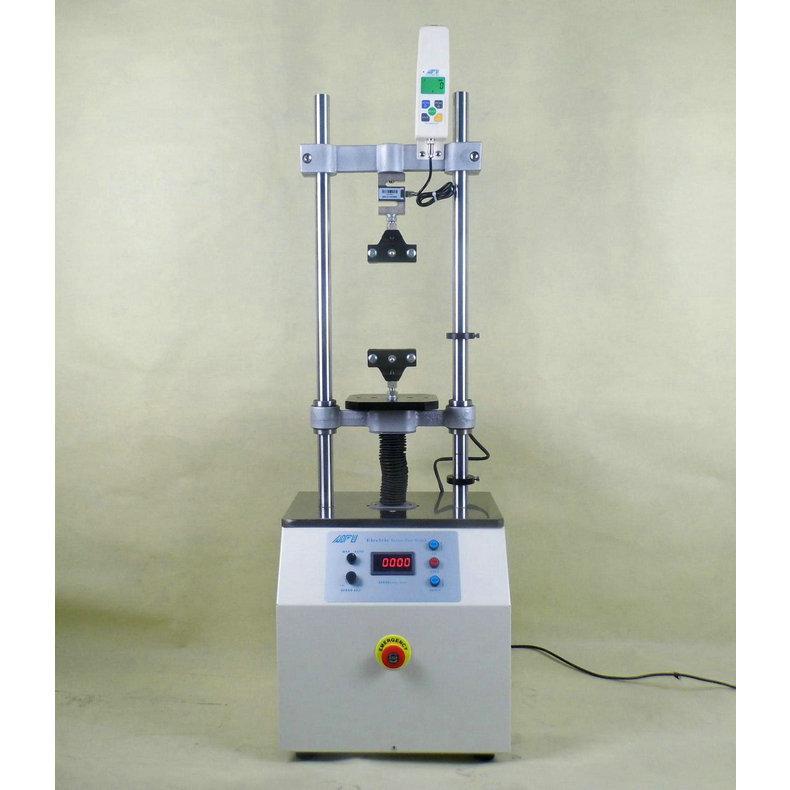

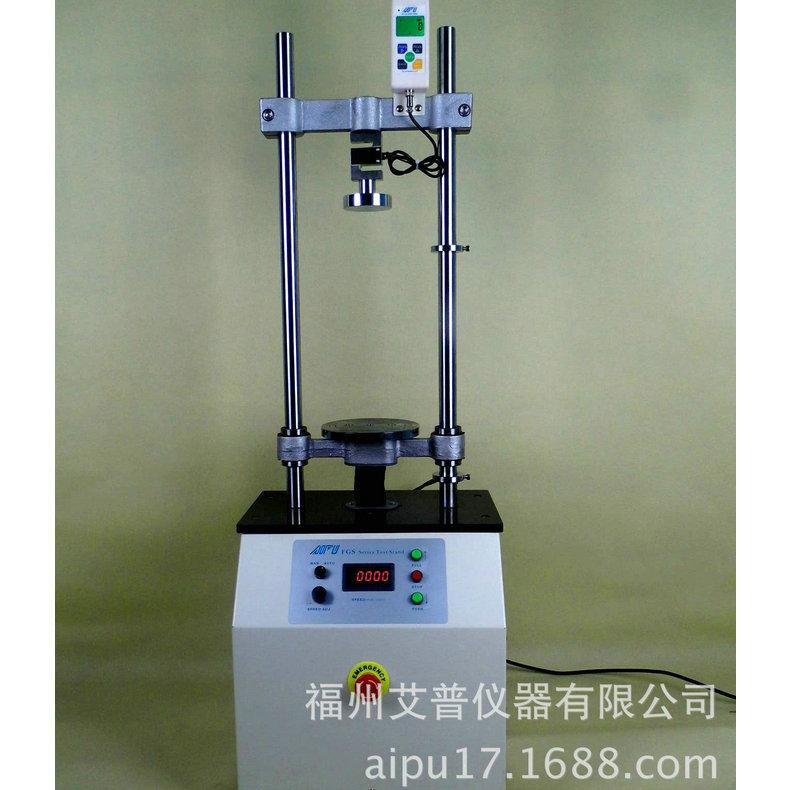

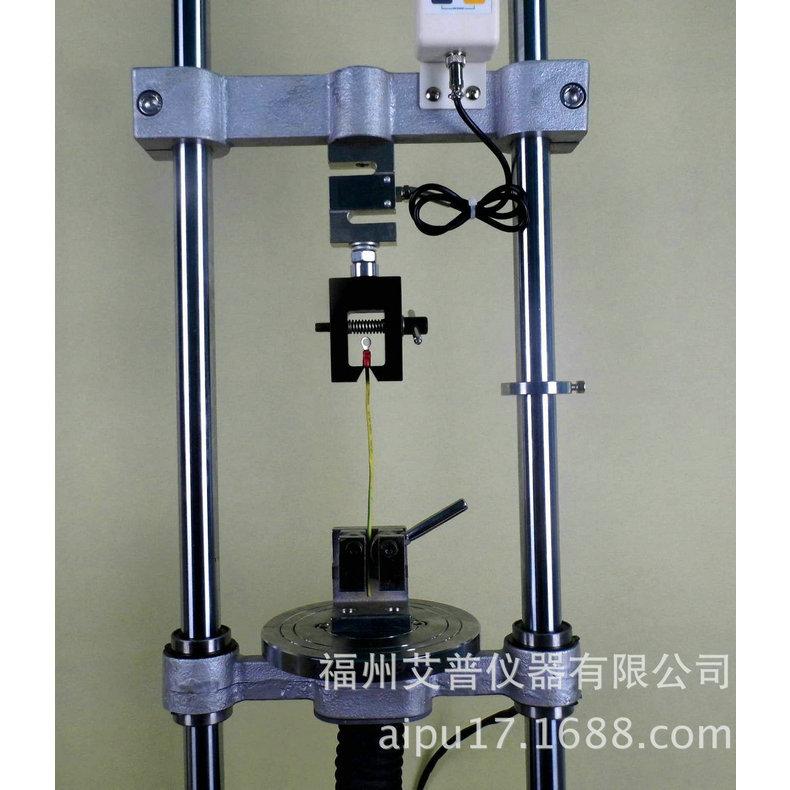

Máquina de ensayo de tracción con pantalla digital electrónica JSV-1K-S

Descripción del Producto:

La máquina de ensayo de tracción con pantalla digital eléctrica JSV-1K-S es una máquina de ensayo de tracción simple con estructura simple y operación conveniente. Se puede colocar sobre el banco de trabajo para realizar pruebas. Adopta un sistema de control electrónico, que controla el motor de regulación de velocidad para que gire a través del regulador de velocidad, y luego acciona el par de husillo de precisión para que el travesaño suba y baje después de la desaceleración a través del mecanismo mecánico de cambio de velocidad para completar la prueba de tracción o compresión de la muestra. El valor de la fuerza se muestra mediante el medidor de fuerza de empuje-tracción, y la velocidad de prueba se muestra en tiempo real. Esta máquina se puede utilizar para probar la resistencia a la tracción, compresión, desgarro, pelado de materiales, productos terminados y estructuras. Es ampliamente utilizada en muchas industrias como alambres y cables, textiles y cuero, ropa y calzado, autopartes, accesorios de ferretería, etc. Es un equipo básico para la gestión de calidad y las pruebas de propiedades físicas.

Parámetros técnicos:

modelo:JSV-1K-S

Velocidad de prueba: 15-180 mm/min (ajustable/pantalla digital)

Carrera de elevación: 300mm

Carga máxima: 100kgf/1000N

Precisión de indicación: 0.1N/0.01kgf

Espaciamiento entre columnas: 230mm

Altura máxima de prueba de compresión: 490 mm

Distancia máxima entre mordazas de tracción superior e inferior: 360 mm

Altura máxima desde la mesa de prueba hasta la cara final del sensor: 535 mm

Método de prueba: jog de control electrónico/operación automática

Accesorio de prueba: Accesorio superior de prueba de presión estándar disco ∮80mm

Tamaño de la mesa de prueba: 170*170mm

Fuente de alimentación: AC220V

Peso neto: 58Kg

Dimensiones: 405*310*1200 (mm)

Características:

※ Con alta precisión: ±0,5 % (precisión relativa), error de repetibilidad: ±0,2 % (error relativo);

※ Función de captura de valor pico (valor máximo);

※ Función de liberación automática de retención del valor pico, el tiempo de retención del valor pico se puede configurar libremente;

※ Pantalla LCD numérica con retroiluminación LED, se puede lograr una visualización de alta definición en cualquier entorno de iluminación;

※ Se pueden configurar los valores de tolerancia superior e inferior, se pueden realizar juicios GO y NG y se puede proporcionar una salida de amplificación de transistor;

※ Hay tres sistemas de unidades (N, kN/kgf, gf, tf/Lbf, k Lbf) disponibles para seleccionar y se pueden convertir automáticamente;

※ Función de apagado automático, con la capacidad de configurar el tiempo de apagado automático de 00 a 120 minutos;

※ Utilizando un convertidor A/D de alta velocidad, se puede cambiar la velocidad de muestreo (RESPUESTA) (50-500 HZ);

※ Con el software de comunicación por computadora, a través de la salida del puerto USB, los datos de fuerza se pueden transmitir a la computadora personal y guardar en la hoja de cálculo. Puede generar curvas y gráficos para múltiples conjuntos de datos de fuerza para estadísticas, análisis y otros procesamientos relacionados;

※ Puede configurar el valor de aceleración de la gravedad (g) de la región, por lo que no hay diferencia regional causada por las unidades de gravedad;

※ Las señales de salida de punto de interrupción y sobrecarga únicas pueden realizar la función de control del punto de interrupción y el apagado por valor máximo;

※ Se pueden utilizar diferentes accesorios para probar: tensión, presión, fuerza de pelado, fuerza de desgarro, adhesión, fuerza de flexión, fuerza de rotura, fuerza de soldadura, fuerza de perforación, fuerza de apertura, etc.

※ Pantalla automática: Durante todo el proceso de prueba, la fuerza de prueba, el valor máximo y la velocidad de prueba se muestran en tiempo real;

※ Con límite de recorrido excesivo y función de apagado automático por sobrecarga.

Comunicación entre instrumentos y computadoras:

El software de comunicación para computadora se incluye con la máquina. A través del puerto USB, los datos de fuerza se pueden transferir a una computadora personal y guardar en una hoja de cálculo. El software es un producto gratuito y no admite servicios de instalación. El CD contiene instrucciones de instalación.

Antes de que el instrumento se comunique con la computadora, debe instalar el archivo del controlador USB del medidor de fuerza de empuje y tracción y el software de lectura USB del medidor de fuerza HF.

Instalación del software y entorno operativo:

① CPU: Doble núcleo 2.0 o superior;

② Memoria: 512 MB o más;

③ Disco duro: 1G o superior;

④ Tarjeta gráfica: 128 MB o más;

⑤ Unidad óptica: CD-ROM o DVD-ROM;

⑥ Sistema: sistema Windows de 32 bits;

⑦ Software: Microsoft Excel (versión 2003 o superior).

Interfaz de prueba de computadora：

Luego de la prueba se genera el gráfico:
