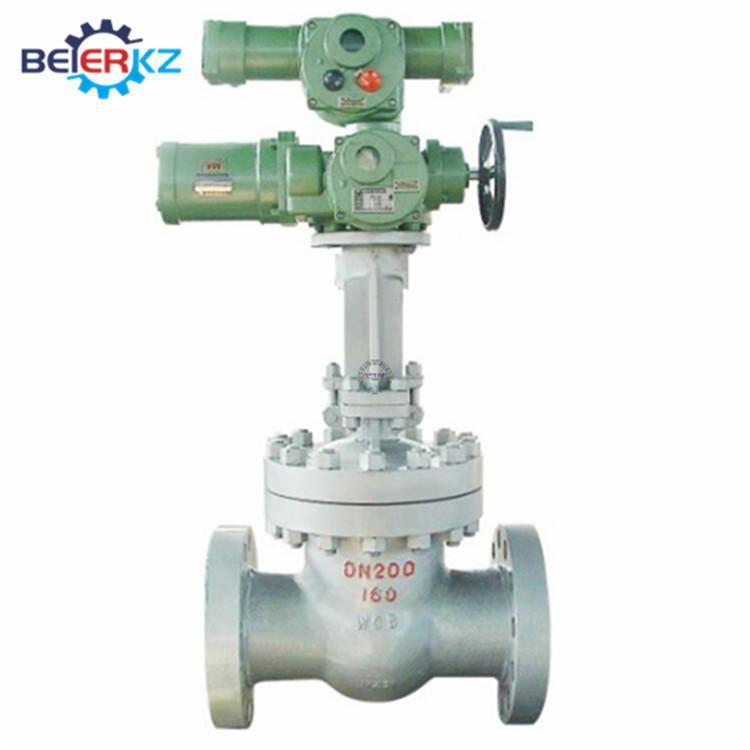

uno,Actuador eléctrico antideflagrante tipo regulador integrado Bell ZJK30Introducción

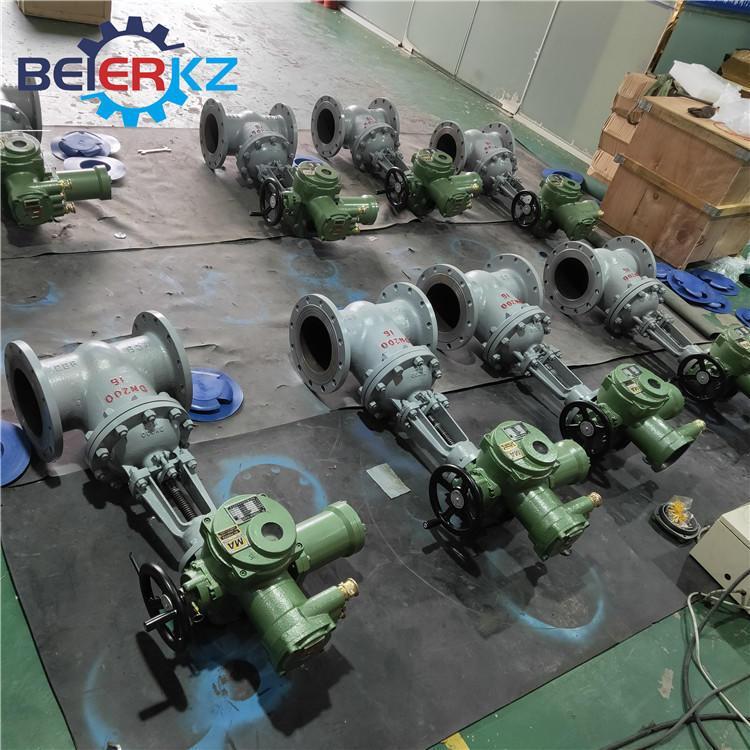

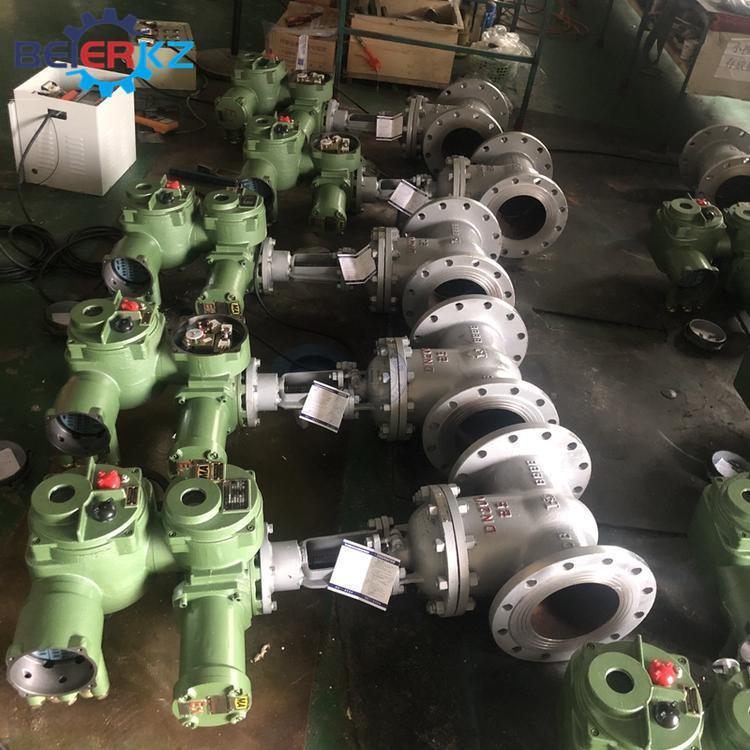

El dispositivo eléctrico multivuelta a prueba de explosiones serie ZB es principalmente adecuado para válvulas con movimiento lineal de las partes de apertura y cierre, como válvulas de compuerta, válvulas de globo, válvulas de diafragma, compuertas, válvulas de compuerta de agua, etc. Se utiliza para abrir, cerrar y ajustar las válvulas (con caja de control a prueba de explosiones especial para válvulas). Es un dispositivo de accionamiento indispensable para que las válvulas logren control remoto, control centralizado y control automático. Tiene las características de funciones completas, rendimiento confiable, sistema de control avanzado, tamaño pequeño, peso ligero, fácil uso y mantenimiento, etc.
El rendimiento de este producto cumple con las disposiciones de GB3836.1-2010 "Aparatos Eléctricos para Atmósferas de Gas Explosivas Parte 1: Requisitos Generales", GB3836.2-2010 (Aparatos Eléctricos para Atmósferas de Gas Explosivas Parte 2: Tipo Antideflagrante "d"", GB3836.3-2010 "Aparatos Eléctricos para Atmósferas de Gas Explosivas Parte 3: Tipo de Seguridad Aumentada "e" (idt IEC 60079-7:1990)" y GB/T24922-2010 "Condiciones Técnicas para Dispositivos Eléctricos para Válvulas Antideflagrantes". Este producto ha sido certificado por el Centro Nacional de Supervisión, Inspección y Pruebas de Calidad de Productos Eléctricos Antideflagrantes y ha obtenido una gama completa de certificados antideflagrantes. Puede ser ampliamente utilizado en la mayoría de entornos de gas explosivo.
Principio de funcionamiento y tipo
El dispositivo eléctrico de la serie ZB adopta una envolvente a prueba de explosiones para separar la parte del circuito que puede generar chispas y arcos de la mezcla de gas explosivo fuera de la carcasa, logrando así el propósito de ser a prueba de explosiones. Los parámetros de la superficie de unión a prueba de explosiones cumplen con las disposiciones de GB3836.2-2010, y el dispositivo de entrada de cable cumple con las disposiciones de GB3836.1-2010.
Los tipos a prueba de explosiones se dividen en tipo minero a prueba de explosiones y tipo ordinario a prueba de explosiones, y las marcas a prueba de explosiones son "ExdlMb" y "Exd II BT4 Gb" respectivamente.
El tipo de dispositivo de entrada de cable es de tuerca de compresión y placa de presión.
dos,Actuador eléctrico antideflagrante tipo regulador integrado Bell ZJK30Precauciones de uso
1. No hay un requisito de principio para la forma de instalación de este actuador eléctrico, pero la forma de instalación recomendada es que el motor esté en estado horizontal y la tapa de la caja eléctrica esté en estado horizontal o vertical hacia arriba, lo cual es propicio para la lubricación, la depuración, el mantenimiento y la operación manual;
2. Durante la instalación, se debe asegurar el espacio requerido para que el personal de mantenimiento e inspección desensamble cada componente;
3. El juego axial del diente conectado a la válvula no debe ser inferior a 1 ~ 2 mm;
4. Cuando se usa para válvulas de vástago ascendente, verifique si la extensión del vástago de la válvula coincide con la longitud de la funda del vástago de la válvula;
5. Durante la instalación, el desmontaje y la depuración, la superficie de sellado, los sellos y la superficie a prueba de explosiones de los actuadores eléctricos a prueba de explosiones no deben dañarse, y se debe aplicar aceite antioxidante en la superficie a prueba de explosiones;
6. Cuando se requiera el desmontaje, primero se debe girar varias veces el volante manual y la válvula debe estar ligeramente abierta;
7. Antes de la instalación, verifique si la marca a prueba de explosiones en la placa de características es consistente con el entorno de instalación;
8. El tornillo de puesta a tierra en la caja de conexiones debe estar conectado a tierra de manera confiable con un cable de puesta a tierra;
9. La resistencia de los tornillos que conectan el dispositivo eléctrico y la válvula debe ser de grado 8.8;
10. Al izar el dispositivo eléctrico, se debe seleccionar una posición de izado razonable para evitar caídas, golpes, etc.;
11. Abra la caja de conexiones, desenrosque la tuerca de compresión del dispositivo de entrada de cable con una llave, conecte firmemente el cable al terminal en la caja de conexiones, cubra la tapa de la caja de conexiones después de la confirmación y apriete los tornillos de fijación. La conexión del terminal debe ser firme. Use codos para sujetar los cables como se muestra en la Figura 10. La caja de conexiones tiene 4 dispositivos de entrada, 1 para el cable de alimentación del motor y 3 para el cable de control. El cable de alimentación utilizado debe tener un cable de tierra y estar conectado al terminal de tierra en la placa de terminales. Las especificaciones de diámetro del cable de entrada se muestran en la Tabla 5. Después de conectar los cables, se debe instalar el anillo de sellado de compresión. La dureza Shore del anillo de sellado debe ser de 45~55 grados. Los dañados y envejecidos deben reemplazarse a tiempo.
