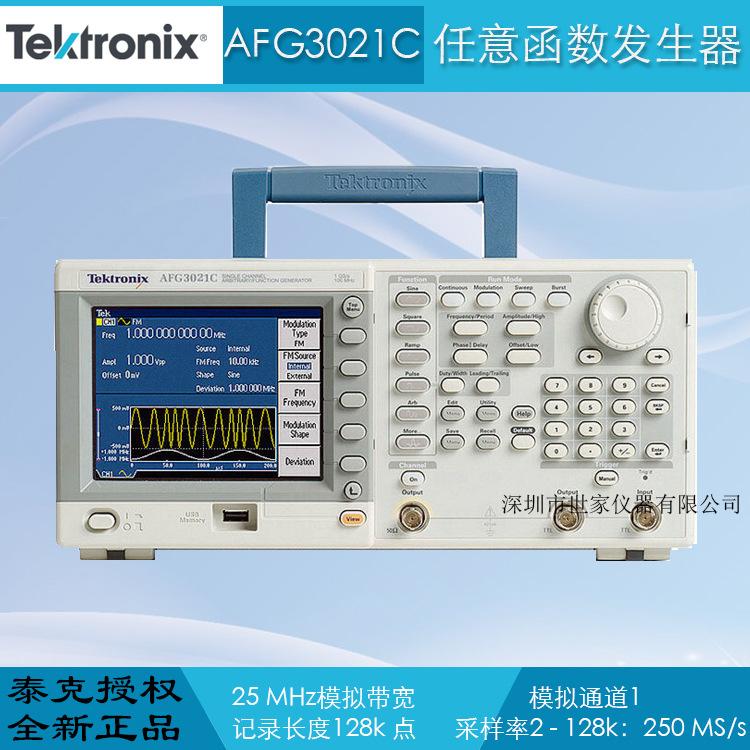

Generador de funciones y formas de onda arbitrarias AFG3000C

Los diseños actuales suelen ser muy complejos y requieren múltiples señales de estímulo durante las pruebas. Con 12 formas de onda estándar, capacidades de formas de onda arbitrarias y opciones de atenuación de señal, el generador de formas de onda/funciones arbitrarias de la serie AFG3000C satisface múltiples necesidades de aplicación con un solo dispositivo. Su rendimiento excepcional garantiza una reproducción precisa de la señal. Con una gran pantalla y 25 teclas de acceso directo, el generador de formas de onda/funciones arbitrarias de la serie AFG3000C es fácil de aprender y usar.

Un rendimiento incomparable, versatilidad, operación intuitiva y asequibilidad hacen que los generadores de pulsos, formas de onda arbitrarias y funciones de la serie AFG3000C sean los instrumentos más prácticos de la industria.

Principales indicadores de desempeño

• Forma de onda sinusoidal de 10 MHz, 25 MHz, 50 MHz, 100 MHz, 150 MHz o 240 MHz
• 14 bits, 250 MS/s, 1 GS/s o 2 GS/s forma de onda arbitraria
• Amplitud de hasta 20 Vp-p en una carga de 50 Ω

característica principal

• Pantalla de 5,6 pulgadas para mayor confianza en la configuración y la modelación de formas de onda
• El funcionamiento multilingüe e intuitivo ahorra tiempo de configuración
• Forma de onda de pulso, compatible con tiempo de borde variable
• AM, FM, PM, FSK, PWM
• Escanear y ráfaga
• El modelo de doble canal ahorra costos y espacio en el banco
• Conector USB en el panel frontal para almacenar formas de onda en un dispositivo de memoria
• USB, GPIB y LAN
• Controladores de LabVIEW y LabWindows/IVI-C

solicitud

• Pruebas y diseño de electrónica
• sensor
• prueba de función
• Educación y formación

Rendimiento y versatilidad excepcionales

El usuario puede elegir entre 12 formas de onda estándar diferentes. Se pueden generar formas de onda arbitrarias de hasta 128K a altas frecuencias de muestreo. El tiempo de flanco de entrada y el tiempo de flanco de salida se pueden configurar de forma independiente en la forma de onda del pulso. Se pueden conectar señales externas y añadirlas a la señal de salida. El modo de doble canal permite generar dos señales completamente idénticas o completamente diferentes. Todos los instrumentos cuentan con bases de tiempo altamente estables, con una deriva de tan solo ±1 ppm.

La interfaz de usuario intuitiva muestra más información de un vistazo

Todos los modelos cuentan con una pantalla LCD TFT a color que muestra todos los parámetros relevantes de la forma de onda y las formas de onda gráficas de un vistazo. Esto proporciona confianza en la configuración de la señal, permitiéndole concentrarse en la tarea en cuestión. Las teclas de acceso directo proporcionan acceso directo a las funciones y parámetros más utilizados. La clara estructura del menú facilita la selección de otras funciones. Esto reduce el tiempo necesario para aprender y reaprender a usar el instrumento.

Software ArbExpress™ incluido para una fácil creación de formas de onda

Este software para PC permite importar sin problemas formas de onda desde cualquier osciloscopio Tektronix o definirlas utilizando funciones estándar, editor de ecuaciones y matemáticas de formas de onda.
