uno,DKX-2ZG una caja de control dos controles válvula eléctrica dedicadaDescripción general

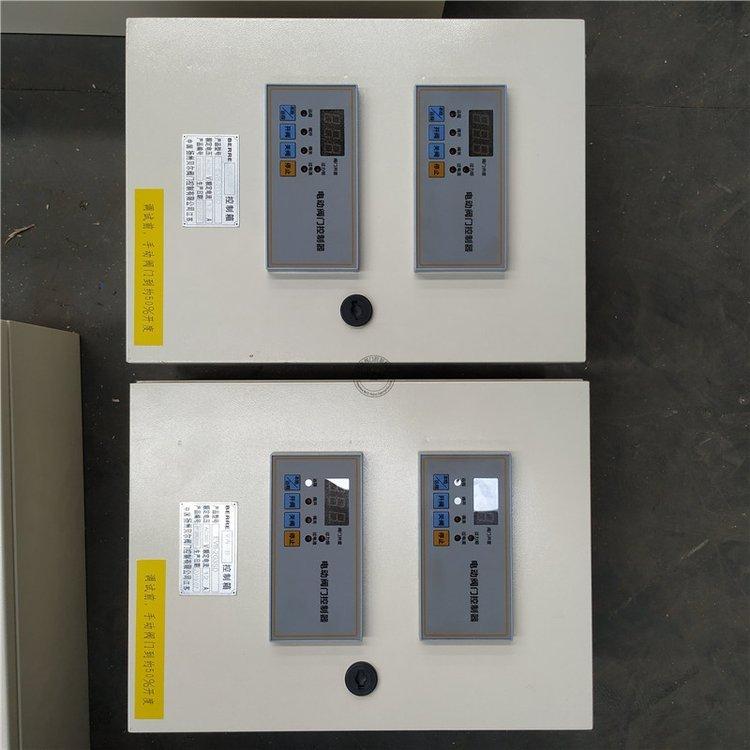

La caja de control de válvula eléctrica de pared DZW es un producto de soporte para válvulas eléctricas, utilizado para controlar la apertura y el cierre de válvulas eléctricas. Puede realizar operación in situ y control remoto, y puede mostrar correctamente el ángulo de apertura de la válvula a partir de la posición del ángulo de giro del cabezal del medidor. Es indispensable para sectores industriales como petróleo, química, hidroelectricidad, metalurgia, etc. que utilizan una gran cantidad de válvulas de tubería.
dos,DKX-2ZG una caja de control dos controles válvula eléctrica dedicadaCaracterísticas principales
1. Voltaje de alimentación AC380V/50Hz, trifásico cuatro hilos, parte de control AC220V; (voltaje de alimentación especial personalizado AC220V)
2. Temperatura ambiente: -20℃～+40℃;
3. Humedad relativa: no más del 80% (25°C);
4. No hay lugares corrosivos, inflamables o explosivos alrededor;
5. La altitud no es superior a 1000 metros;
6. Dimensiones (alto × ancho × grosor): 400 × 300 × 200, 500 × 400 × 200
tres,DKX-2ZG una caja de control dos controles válvula eléctrica dedicadaprincipio de funcionamiento

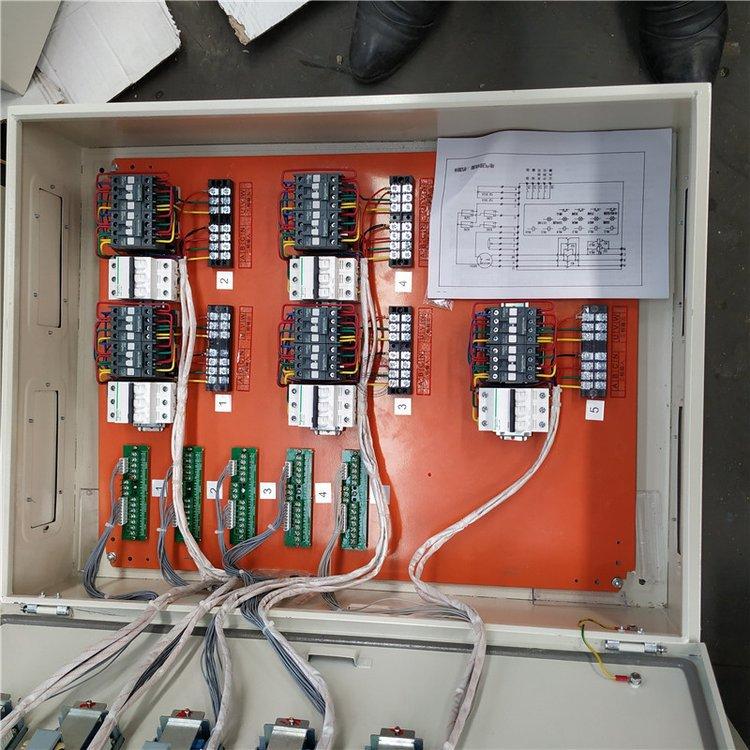

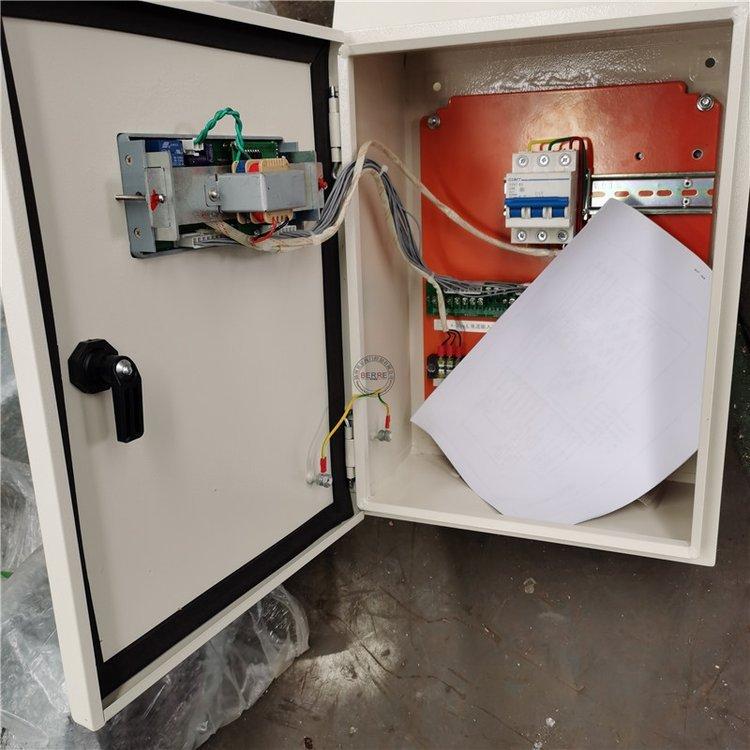

La caja de control de válvula eléctrica de pared DZW consta de tres partes: circuito principal, circuito de control y circuito de indicación.
Así es como funciona:

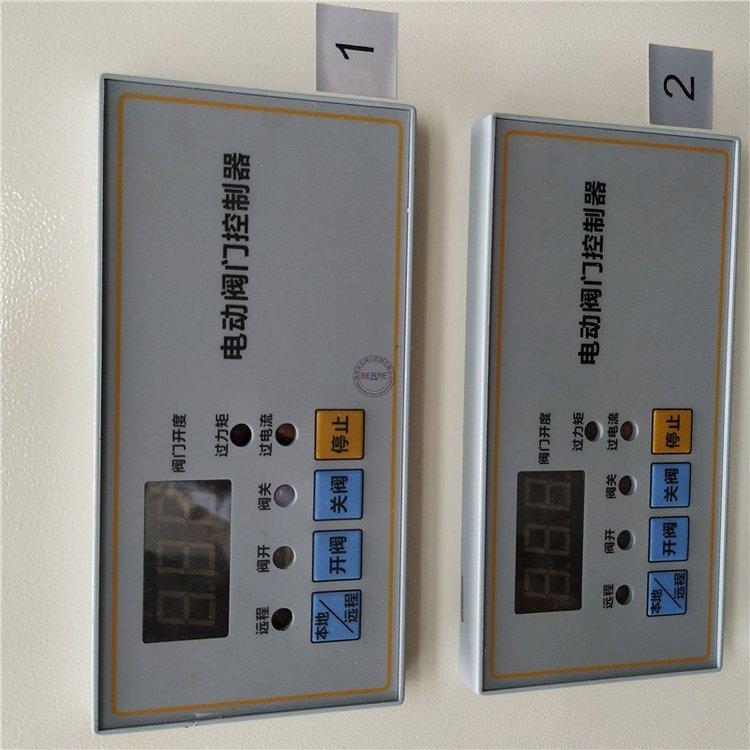

Cuando se enciende la alimentación, la luz indicadora HW se enciende, indicando que toda la máquina está encendida.
Cuando la válvula está entre las posiciones "totalmente abierta" y "totalmente cerrada", el "indicador de válvula abierta" y el "indicador de válvula cerrada" no están encendidos. Presione el botón SO, el contactor de CA KO se energiza, los contactos se conectan a la fuente de alimentación del motor y la válvula se abre. Cuando la válvula alcanza la posición "totalmente abierta", la leva contacta el interruptor de recorrido SLO, desconectando sus contactos normalmente cerrados, cortando el circuito, y el contactor de CA KO deja de funcionar y el motor deja de girar. Al mismo tiempo, un grupo de contactos normalmente abiertos de SLO se cierran, y el indicador de válvula abierta HG se enciende. Indica que la válvula está en la posición "totalmente abierta".
La válvula se cierra según el mismo principio que se abre.
Al abrir o cerrar la válvula, si el par en el eje de salida excede el par de acción del mecanismo limitador de par, los microinterruptores STO y STC operarán para cortar el suministro de energía de los contactores KO y KC, haciendo que el motor deje de girar. En este momento, los microinterruptores STO y STC operarán y se cerrarán debido a la presión, y la luz indicadora de sobrepar HY se encenderá, indicando sobrepar.
Cuando la válvula se abre o cierra, a medida que el brazo del potenciómetro bobinado gira, la corriente a través del medidor de apertura cambia gradualmente, mostrando así el grado de apertura y cierre de la válvula. Girando el potenciómetro de ajuste en el panel del controlador, se puede ajustar la "escala completa" del medidor de apertura.
