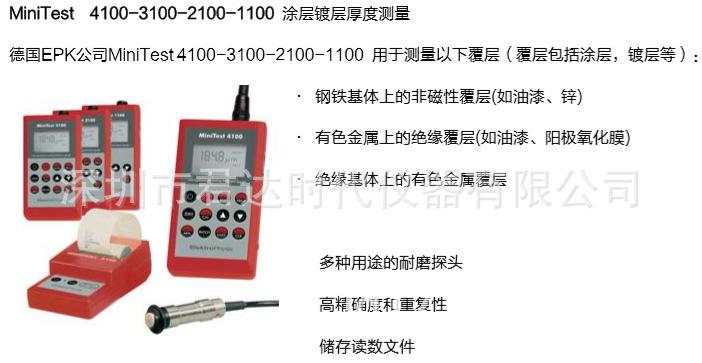

Medidor de espesor de recubrimiento EPK MiniTest1100 alemán
Características del medidor de espesor de recubrimiento MiniTest1100/2100/3100/4100 de la empresa alemana EPK (Elektrophysik):
MiniTest1100/2100/3100/4100 incluye cuatro hosts diferentes, cada uno con diferentes funciones de procesamiento de datos;
Todos los modelos pueden equiparse con todas las sondas;

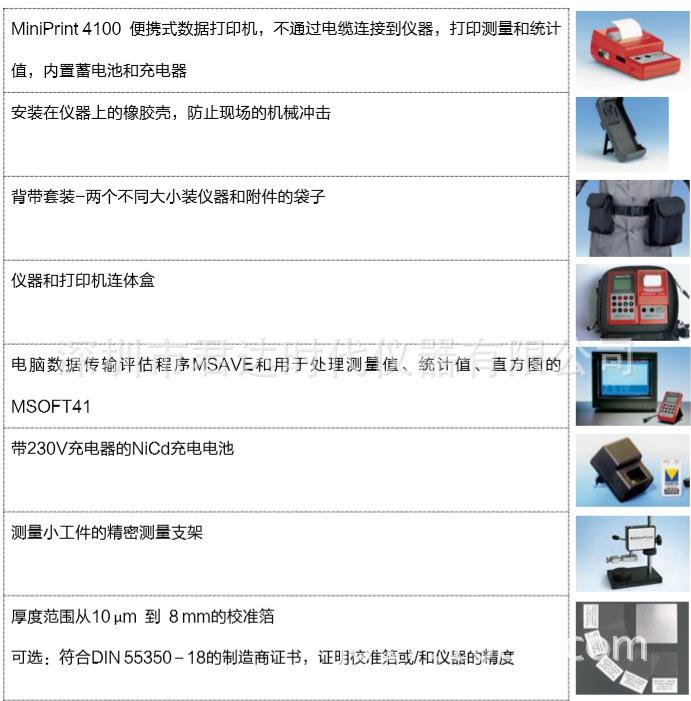

La impresora MiniPrint y la computadora se pueden conectar a través de la interfaz RS232;
Se puede calibrar usando una o dos láminas estándar
Características técnicas del medidor de espesor de recubrimiento MiniTest1100/2100/3100/4100 de la alemana EPK (Elektrophysik)
| modelo | 1100 | 2100 | 3100 | 4100 |
| Cantidad de datos almacenados en MINITEST | ||||
| Número de líneas de aplicación (número de datos base de calibración memorizados para diferentes sondas o condiciones de prueba) | 1 | 1 | 10 | 99 |
| El número de grupos (LOTE) bajo cada línea de aplicación (calcula y estadística automáticamente los datos dentro del grupo, y puede establecer el límite de tolerancia) | 1 | 10 | 99 | |
| El número de grupos que pueden ser identificados por su propia fecha y hora | 1 | 500 | 500 | |
| Cantidad total de datos | 1 | 10000 | 10000 | 10000 |
| Función de cálculo estadístico MINITEST | ||||
| Seis valores estadísticos de lecturas: x, s, n, max, min, kvar | √ | √ | √ | |
| Ocho valores estadísticos de lecturas: x, s, n, max, min, kvar, Cp, Cpk | √ | √ | ||
| Seis tipos de estadísticas de grupo: x, s, n, max, min, kvar | √ | √ | ||
| Ocho tipos de estadísticas de grupo: x, s, n, max, min, kvar, Cp, Cpk | √ | √ | ||
| Almacena y muestra todos los datos de grupo debajo de cada fila de aplicación | √ | |||
| Imprimir los datos mostrados y almacenados arriba y los valores estadísticos en grupos | √ | √ | ||
| Visualización e impresión de valores medidos, fecha y hora de impresión | √ | √ | √ | |
| Otras funciones | ||||
| Estableciendo valores límite | √ | √ | ||
| Modo de medición continua para medición rápida, identificando valores máximo y mínimo a través de columna analógica | √ | √ | ||
| En el modo de medición continua, la lectura se muestra después de que la medición es estable | √ | √ | ||
| Muestra el valor mínimo en modo de medición continua | √ | √ | ||
Medidor de espesor de recubrimiento EPK (Elektrophysik) alemán MiniTest1100/2100/3100/4100 parámetros de sonda opcionales:
Todas las sondas se pueden usar con cualquier host. Al seleccionar la sonda más adecuada, se deben considerar factores como el espesor del recubrimiento, el material del sustrato y la forma, espesor, tamaño y geometría del sustrato.

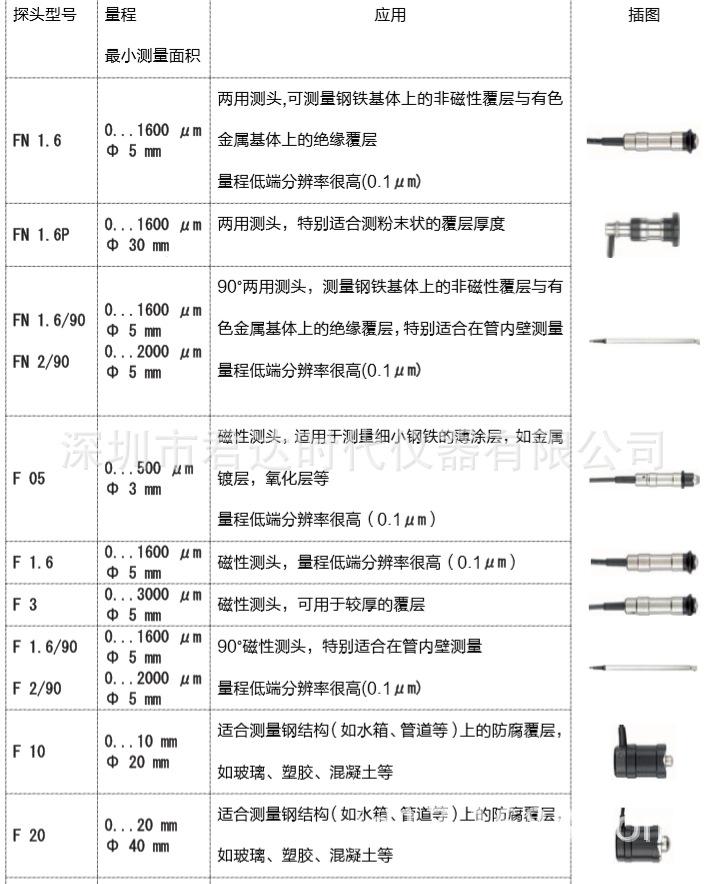

Sonda tipo F: Medición de recubrimientos no magnéticos sobre sustratos de acero
Sonda tipo N: Medición de recubrimientos aislantes sobre sustratos de metales no ferrosos
Sonda de doble propósito FN: tiene las funciones de sondas tipo F y tipo N
Sonda | Rango de medición | Gama baja resolución | error | Radio de curvatura mínimo (convexo/cóncavo) | Medida mínima Diámetro del área | Grupo Mínimo Grosor del cuerpo | Tamaño de la sonda | |
magnético Sentimiento respuesta Ley | F05 | 0-500μm | 0,1 μm | ±(1%±0.7μm) | 1/5mm | 3 mm | 0,2 mm | φ15x62mm |
F1.6 | 0-1600μm | 0,1 μm | ±(1%±1μm) | 1.5/10mm | 5 mm | 0,5 mm | φ15x62mm | |
F1.6/90 | 0-1600μm | 0,1 μm | ±(1%±1μm) | Plano/6mm | 5 mm | 0,5 mm | φ8x8x170mm | |
F2/90 | 0-2000 μm | 0,2 μm | ±(1%±1μm) | Plano/6mm | 5 mm | 0,5 mm | φ8x8x170mm | |
F3 | 0-3000μm | 0,2 μm | ±(1%±1μm) | 1.5/10mm | 5 mm | 0,5 mm | φ15x62mm | |
F10 | 0-10 mm | 5 μm | ±(1%±10μm) | 5/16mm | 20 mm | 1 mm | φ25x46mm | |
F20 | 0-20 mm | 10 μm | ±(1%±10μm) | 10/30mm | 40 mm | 2 mm | φ40x66mm | |
F50 | 0-50 mm | 10 μm | ±(3%±50μm) | 50/200mm | 300 mm | 2 mm | φ45x70mm | |
dos usar | FN1.6 | 0-1600μm | 0,1 μm | ±(1%±1μm) | 1.5/10mm | 5 mm | F0.5mm/N50μm | φ15x62mm |
FN1.6P | 0-1600μm | 0,1 μm | ±(1%±1μm) | departamento | 30 mm | F0.5mm/N50μm | φ21x89mm | |
FN2 | 0-2000 μm | 0,2 μm | ±(1%±1μm) | 1.5/10mm | 5 mm | F0.5mm/N50μm | φ15x62mm | |

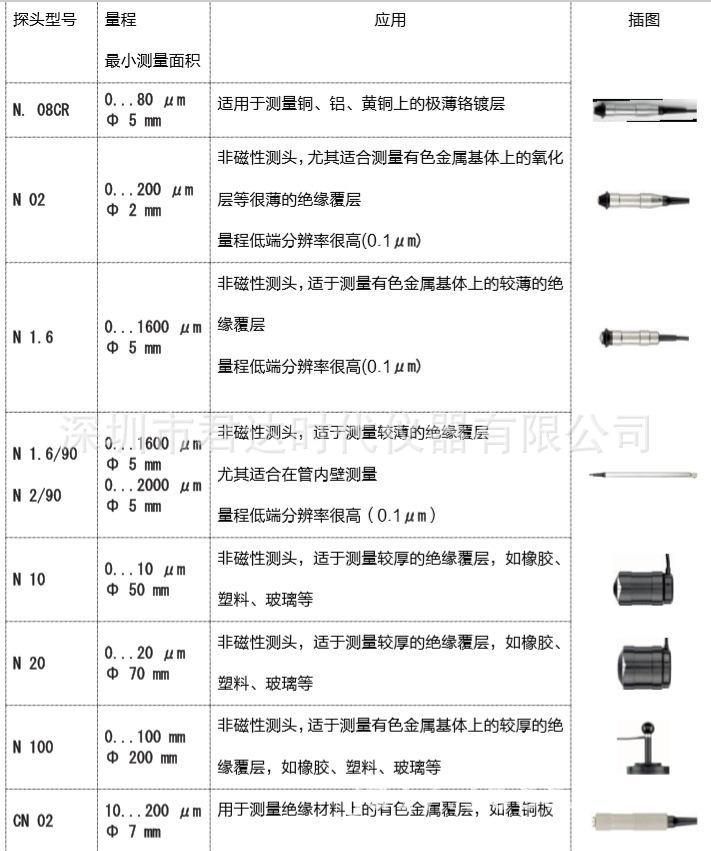

electricidad remolino fluir Ley | N02 | 0-200μm | 0,1 μm | ±(1%±0.5μm) | 1/10 mm | 2 mm | 50 μm | φ16x70mm |
N.08Cr | 0-80μm | 0,1 μm | ±(1%±1μm) | 2,5 mm | 2 mm | 100 μm | φ15x62mm | |
N1.6 | 0-1600μm | 0,1 μm | ±(1%±1μm) | 1.5/10mm | 2 mm | 50 μm | φ15x62mm | |
N1.6/90 | 0-1600μm | 0,1 μm | ±(1%±1μm) | Superficie plana/10mm | 5 mm | 50 μm | φ13x13x170mm | |
N2 | 0-2000 μm | 0,2 μm | ±(1%±1μm) | 1.5/10mm | 5 mm | 50 μm | φ15x62mm | |
N2/90 | 0-2000 μm | 0,2 μm | ±(1%±1μm) | Superficie plana/10mm | 5 mm | 50 μm | φ13x13x170mm | |
N10 | 0-10 mm | 10 μm | ±(1%±25μm) | 25/100mm | 50 mm | 50 μm | φ60x50mm | |
N20 | 0-20 mm | 10 μm | ±(1%±50μm) | 25/100mm | 70 mm | 50 μm | φ65x75mm | |
N100 | 0-100 mm | 100 μm | ±(1%±0.3mm) | 100 mm/plano | 200 mm | 50 μm | φ126x155mm | |
CN02 | 10-200μm | 0,2 μm | ±(1%±1μm) | departamento | 7 mm | Ilimitado | φ17x80mm | |
