1 Descripción general
El Probador de Dureza Leeb de Beijing Times se basa en el principio de medición de dureza Leeb. Puede medir una variedad de materiales metálicos rápida y fácilmente. Mientras muestra el valor de medición de dureza, puede cambiar libremente entre múltiples escalas de dureza (Brinell HB, Rockwell HRC, Vickers HV, Shore HS). El límite de tolerancia se puede preestablecer y se emitirá una alarma automática si se excede el rango.
1.1 Características del producto
●Adopta pantalla LCD de alto brillo, con imágenes claras y ricas.
●Pantalla completa en chino, operación basada en menú, operación simple y conveniente.
●Con interfaz RS232, puede equiparse con software de microcomputadora (opcional)
●Un host puede equiparse con 7 dispositivos de impacto diferentes. No se requiere recalibración al reemplazar. El tipo de dispositivo de impacto se puede identificar automáticamente.
●Los límites superior e inferior del valor de dureza se pueden preestablecer, y se dará una alarma automática cuando se exceda el rango.
●Puede almacenar 350 conjuntos (tiempos de impacto 1 a 32) de información de valores de medición.
●Pantalla retroiluminada
●Con función de calibración de software de indicación.
●La impresora puede imprimir cualquier número de resultados de medición.

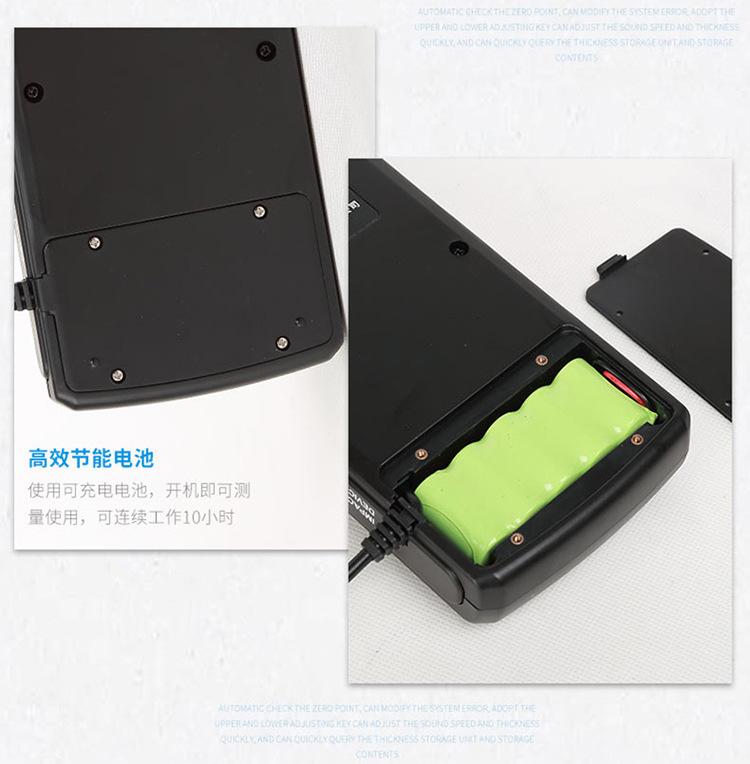

●Batería recargable de NiMH incorporada y circuito de control de carga.
1.2 Usos principales y ámbito de aplicación
●Maquinaria instalada o piezas ensambladas permanentemente.
●Cavidad del molde.
●Piezas pesadas.
●Análisis de fallas de recipientes a presión, grupos electrógenos de turbinas de vapor y sus equipos.
●Piezas de trabajo con espacio de prueba muy reducido.
●Cojinetes y otras piezas.
●Se requieren registros originales formales de los resultados de las pruebas.
●Clasificación de materiales en almacén de materiales metálicos.
● Inspección rápida de múltiples ubicaciones de medición dentro de un área grande de piezas de trabajo grandes.
1.2.2 Alcance de la aplicación
● Ámbito de aplicación: ver Apéndice 1 y Apéndice 2
1.3 Configuración del Instrumento
1.3.1 Configuración Básica

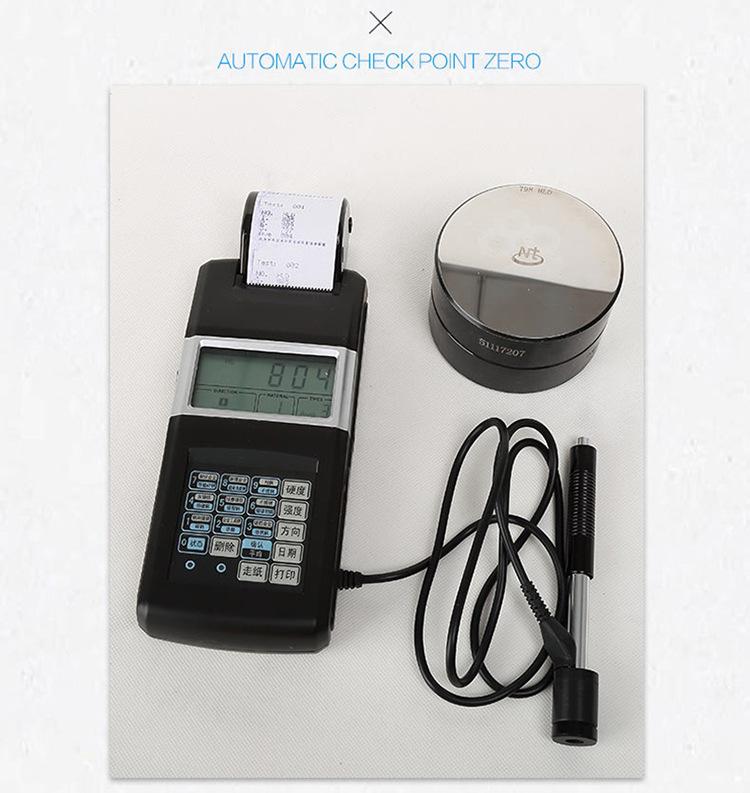

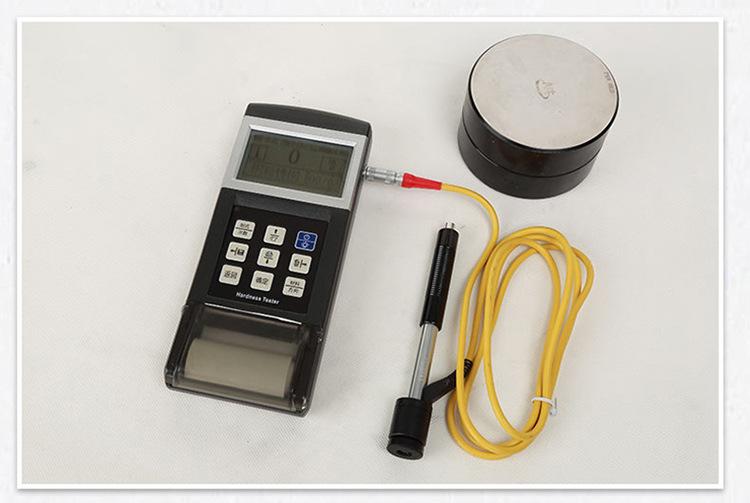

1 host (incluida impresora);
1 dispositivo de impacto tipo D;
Cepillo de nailon (I) 1 pieza;
1 bloque de dureza Leeb de alto valor;
1 cargador;
1 rollo de papel de impresión.
1.3.2 Seleccionar Configuración
Cepillo de nailon (II) (cuando se selecciona el dispositivo de impacto tipo G);
Además de la configuración básica, los usuarios también pueden elegir la configuración según las necesidades reales
Cable de Comunicación.
Diversos dispositivos de impacto de forma especial y anillos de soporte, véase Tabla 3 y Tabla 4
1.4 Condiciones de trabajo
Temperatura ambiente 0℃～40℃;
Humedad relativa ≤ 90%;
El entorno circundante está libre de vibraciones, campos magnéticos fuertes, medios corrosivos y polvo intenso.
2 Principio de funcionamiento
Use un cuerpo de impacto de masa especificada para impactar la superficie de la muestra a una velocidad determinada bajo la acción de la fuerza elástica, y calcule el valor de dureza mediante la relación entre la velocidad de rebote del punzón a 1 mm de la superficie de la muestra y la velocidad de impacto. La fórmula de cálculo es la siguiente:
HL=1000×VB/ VA
Dónde: HL——Valor de dureza Leeb
VB——velocidad de rebote del cuerpo de impacto
VA——velocidad de impacto del cuerpo de impacto
El diagrama esquemático de la señal de salida del dispositivo de impacto es el siguiente:
3 Parámetros técnicos
Consulte el Apéndice 1 para la tabla de parámetros de error de indicación y repetibilidad de indicación
● Rango de medición: HLD (170～960) HLD
●Dirección de medición: 360°
●Escala de dureza: Leeb, Brinell, Rockwell B, Rockwell C, Rockwell A, Vickers, Shore
●Pantalla: LCD de matriz de puntos gráficos de 128×64
●Almacenamiento de datos: 350 grupos (tiempos de impacto 1-32)
●Rango de ajuste de límite superior e inferior: igual al rango de medición.
●Ancho del papel de impresión: 44.5±0.5mm
●Diámetro del rollo de papel de impresión: 40 mm
●Voltaje de funcionamiento: 6V
Tiempo de carga: 2 a 3.5 horas

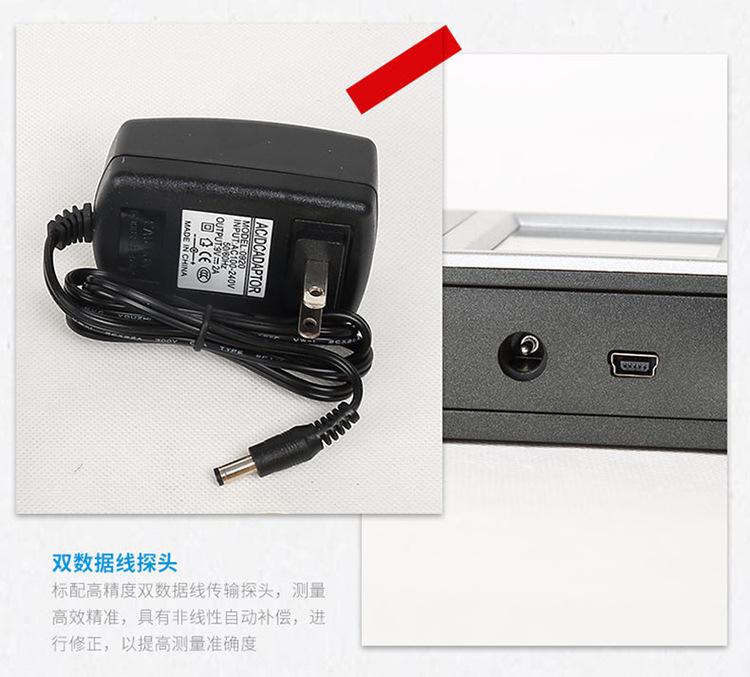

●Potencia de carga: 12V/400mA
●Tiempo de trabajo continuo: aproximadamente 20 horas (cuando no se imprime y la retroiluminación está apagada)
●Estándar de interfaz de comunicación: USB
4. Precauciones de uso
4.1 Preparación e inspección antes del uso
La preparación de la superficie de la muestra debe cumplir con los requisitos relevantes del Apéndice 3.
●Durante el proceso de preparación de la superficie de la muestra, se debe evitar en la medida de lo posible la influencia del calentamiento, el trabajo en frío, etc. sobre la dureza superficial de la muestra.
Si la superficie medida es demasiado rugosa, causará errores de medición. Por lo tanto, la superficie medida de la muestra debe tener un brillo metálico y ser plana, lisa y libre de manchas de aceite.
●Superficie curva: La superficie de prueba de la muestra es preferiblemente una superficie plana. Cuando el radio de curvatura R de la superficie probada es menor de 30 mm (dispositivos de impacto D, DC, D+15, C, E, DL) y menor de 50 mm (GAl probar las probetas del dispositivo de impacto, se debe utilizar un anillo de soporte pequeño o un anillo de soporte con forma especial.。
●Soporte del espécimen
——Para especímenes pesados, no se requiere soporte;
——Para especímenes de tamaño mediano, deben colocarse sobre una superficie plana y sólida. Los especímenes deben colocarse absolutamente firmes sin ninguna vibración.
●La muestra debe tener el grosor suficiente y el grosor mínimo de la muestra debe cumplir con los requisitos del Apéndice 3.
●Para especímenes con una capa endurecida superficial, la profundidad de la capa endurecida deberá cumplir con las disposiciones del Apéndice 3.
