SRT-1(F)Características del Medidor de Rugosidad Superficial: SRT-1F Medidor de Rugosidad Superficial Portátil

SRT-1(F)superficieProbador de rugosidadDiseño novedoso, estructura compacta, económico y duradero.
El instrumento de medición de rugosidad superficial SRT-1 (F) se puede utilizar para detectar la rugosidad en superficies de diferentes formas, incluyendo: plano, círculo exterior, agujeros interiores, ranuras y otras superficies de medición más difíciles.
Se puede utilizar no solo en talleres, sino también en salas de metrología y laboratorios.
El sensor se puede medir incorporado o transferir a 90°, 180° y 270°, lo que puede satisfacer fácilmente los requisitos de detección en diferentes condiciones.
El instrumento puede operarse en posición vertical o incluso invertida.
parámetro:
Ra: Media aritmética del perfil
Ry /Rmax: Valor máximo pico a valle del perfil
Rz: promedio de los 5 valores pico-valle más grandes
Cumple con las normas ISO, DIN, ANSI, JIS.
Pantalla digital LCD montada en la parte superior, fácil de leer.
Los resultados de la medición están disponibles/Sistema británico.
Un puerto de salida RS-232 estándar puede configurarse para enviar los resultados de medición a una microimpresora o computadora.

Parámetros técnicos principales del instrumento portátil de medición de rugosidad superficial SRT-1(F): rango de medición:

SRT-1(F) Probador Portátil de Rugosidad Superficial Configuración Estándar

Pantalla de cómputo de conducción (host), sensor estándar tipo F
Muestra estándar, bloque de calibración
Destornillador, manual de instrucciones
Caja, batería alcalina de 9V

SRT-1(F) Medidor Portátil de Rugosidad Superficial Accesorios Opcionales

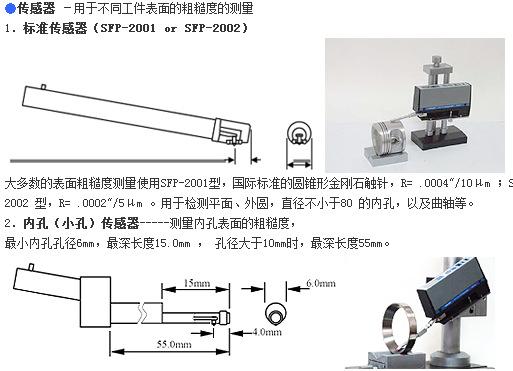

Sensores: se utilizan para medir la rugosidad de diferentes superficies de piezas de trabajo.
1. Sensor estándar (SFP-2001 o SFP-2002)
La mayoría de las mediciones de rugosidad superficial se realizan utilizando la punta cónica de diamante estándar internacional SFP-2001, R = .0004"/10μm; SFP-2002, R = .0002"/5μm. Se utiliza para inspeccionar superficies planas, círculos exteriores, agujeros interiores con un diámetro no menor de 80 y cigüeñales.
2. Sensor de agujero interior (agujero pequeño) ----- mide la rugosidad de la superficie del agujero interior,
El diámetro mínimo del orificio interior es de 6 mm, la longitud más profunda es de 15,0 mm y el diámetro del poro es mayor de 10 mm. La longitud más profunda es de 55 mm.

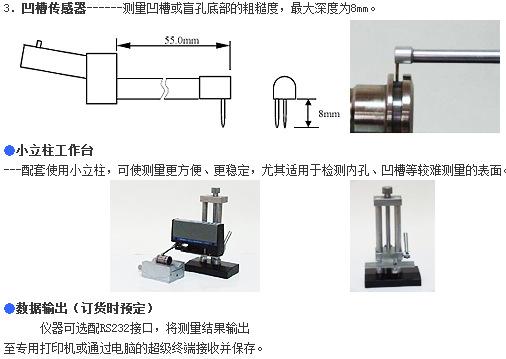

3. Sensor de ranura - mide la rugosidad del fondo de una ranura o agujero ciego, con una profundidad máxima de 8 mm.
Banco de trabajo de columna pequeña
--- El uso de columnas pequeñas puede hacer la medición más conveniente y estable, especialmente adecuado para detectar la superficie de mediciones más difíciles como agujeros interiores y ranuras.
Salida de datos (predeterminada al realizar el pedido)
El instrumento puede equiparse con interfaz RS232 para emitir los resultados de medición
Enviar a una impresora dedicada o recibir y guardar a través del hiperterminal de la computadora.
Banco de trabajo de columna grande
Placa de granito de 450mm*250mm*70mm, columna elevadora de 300mm, placa de montaje de instrumento giratoria a 90°, puede detectar de manera conveniente y confiable la rugosidad de formas complejas como círculos exteriores, agujeros interiores, ranuras y superficies inclinadas. También se puede equipar con un bloque de trabajo cruzado e inclinado para facilitar la colocación y detección de piezas pequeñas.

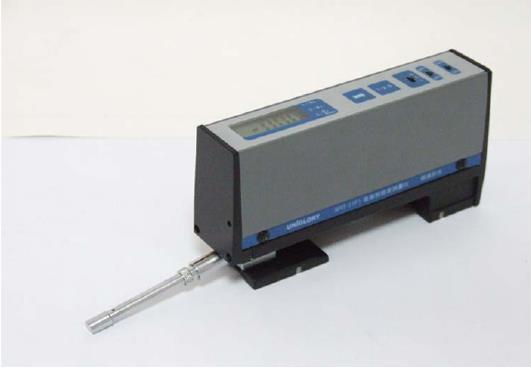

Imagen del instrumento de medición de rugosidad superficial SRT-1 (F)
