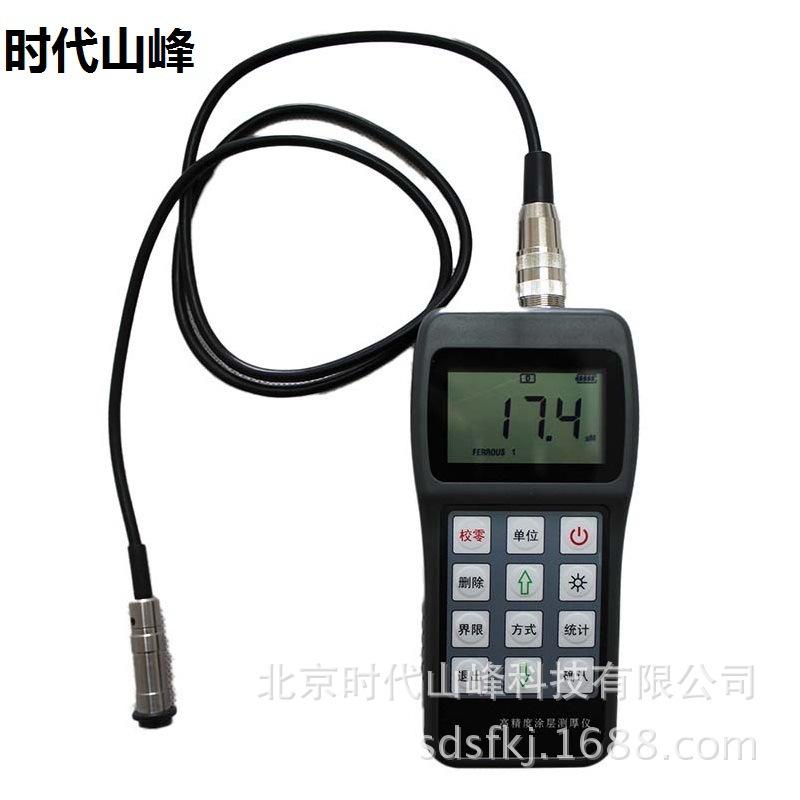

TT2610 portátil de alta precisiónMedidor de espesor de revestimiento
Este instrumento cumple con los siguientes estándares: GB/T 4956-1985 Medición del espesor de recubrimientos no magnéticos sobre sustratos metálicos magnéticos. Método magnético; GB/T 4957-1985 Medición del espesor de recubrimiento no conductor sobre sustrato metálico no magnético. Método de corrientes parásitas. JB/T 8393-1996 Instrumentos magnéticos y de corrientes parásitas para medir el espesor de recubrimientos. JJG 889-95 "Medidor de espesor por resistencia magnética" JJG818-93 "Medidor de espesor por corrientes parásitas". |  |
Principio de medición:
El medidor de espesor de recubrimientos TT2610 adopta dos principios de medición de espesor: el método de resistencia magnética y el método de corrientes parásitas. Puede medir de forma no destructiva el espesor de capas de recubrimiento no magnéticas (como cromo, zinc, cobre, aluminio, caucho, pintura, recubrimientos, etc.) sobre sustratos metálicos magnéticos (como acero, hierro, aleaciones y acero magnético duro, etc.) y el espesor de capas de recubrimiento no conductoras (como pintura, recubrimientos, plásticos, caucho, etc.) sobre sustratos metálicos no ferrosos (como cobre, aluminio, zinc, estaño, etc.).
a)magnéticobloquearMétodo (sonda tipo F) Cuando la sonda entra en contacto con la capa de recubrimiento, esta y el sustrato metálico magnético forman un circuito magnético cerrado. Debido a la presencia de la capa de recubrimiento no magnética, la resistencia magnética del circuito magnético varía. Midiendo este cambio, se puede determinar el espesor de la capa de recubrimiento. | b) Método de corrientes parásitas (sonda tipo N) Se utiliza una corriente alterna de alta frecuencia para generar un campo electromagnético en la bobina. Cuando la sonda entra en contacto con la capa de recubrimiento, se genera una corriente parásita en el sustrato metálico, lo que produce un efecto de retroalimentación en la bobina de la sonda. El espesor de la capa de recubrimiento se puede determinar midiendo la magnitud del efecto de retroalimentación. |
Características del instrumento:
l Puede equiparse con sonda magnética F1 y sonda de corrientes parásitas N1
l Puede almacenar 495 valores medidos;
l Se pueden establecer límites: los valores medidos fuera de los límites pueden alarmar automáticamente; y un lote de valores medidos se puede analizar usando histogramas;
l Pantalla LCD de código de segmento, intuitiva y concisa;
l Con función de aviso de error, los avisos de error se dan a través de la pantalla o mediante un pitido;
l Hay dos modos de apagado: apagado manual y apagado automático.
Parámetros técnicos:
Principio de medición | Magnetorresistencia y corrientes parásitas |
Método de conexión de la sonda | Conexión de cable dividido (reemplazable) |
Temperatura y humedad | 0-40℃ 20%RH～90%RH |
Función estadística
| Valor promedio (MEDIA), valor máximo (MÁX), valor mínimo (MÍN), número de pruebas (NO.), desviación estándar (D.EST) |
Forma de trabajar | Modo directo (DIRECT) y modo grupo (Appl) |
método de medición | Modo de medición continua (CONTINUAR) y modo de medición única (ÚNICA) |
Configuración de límites superior e inferior | tener |
capacidad de almacenamiento | 495 mediciones |
Conectar a la computadora | Se puede conectar a la computadora |
Modo de apagado | manual y automático |
fuente de alimentación | Pilas AA |

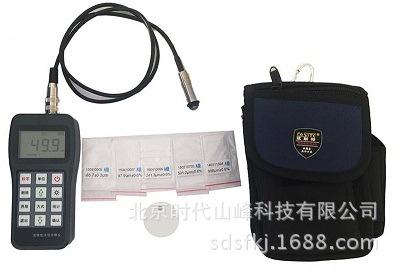

Configuración estándar: Medidor de espesor de recubrimiento host; Cabeza F1 o cabeza N1; un juego de película estándar; Matriz de hierro o matriz de aluminio; Dos pilas AA; paquete de instrumentos |  |
Parámetros de la sonda
Modelo de sonda | F1 | N1 | |
principio de funcionamiento | Método de magnetorresistencia | Corriente de Foucault | |
Rango de medición (um) | 0-1000 | 0-1000 (cromado sobre cobre 0-40um) | |
Resolución mínima (um) | 0.1 | 0.1 | |
Precisión de medición(um) | ±[(1～3)%H+1] | ±[(1～3)%H+1.5] | |
Medición condición | Medición de diámetro pequeño (mm) | Φ3 | Φ3 |
Diámetro de área pequeña (mm) | Φ5 | Φ5 | |
Espesor mínimo de la muestra (mm) | 0.3 | 0.5 | |
