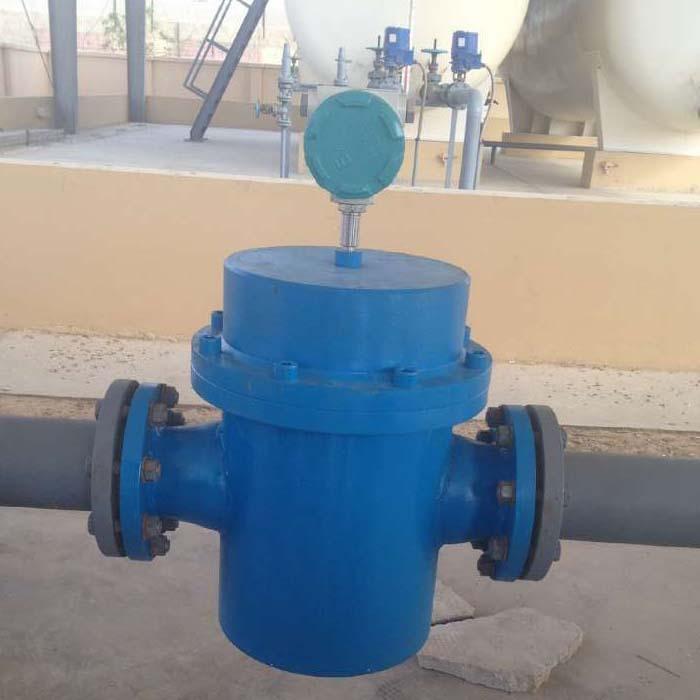

Medidor de Flujo de Doble Rotor LSZD-100

LSZD-100El caudalímetro de doble rotor es el último tipo de caudalímetro volumétrico desarrollado por nuestra empresa. Es un instrumento de precisión utilizado para medir y controlar el flujo de líquido en tuberías. Tiene las características de alta precisión de medición, funcionamiento estable, sin pulsaciones, bajo ruido, larga vida útil y fuerte adaptabilidad a los cambios de viscosidad. Por lo tanto, se utiliza ampliamente en petróleo, química, metalurgia, energía eléctrica, transporte marítimo, transporte, muelles, minería, energía térmica, alimentos y otros departamentos. Es particularmente adecuado para la medición de transacciones comerciales de petróleo crudo, aceite de condensado alto, petróleo crudo con alto contenido de agua, productos petrolíferos, soluciones alimentarias y químicas y la gestión y control de la medición de la automatización de la ingeniería. El caudalímetro puede indicar y leer directamente in situ; también puede equiparse con un convertidor de impulsos fotoeléctrico para emitir señales de impulsos eléctricos (corriente) para instrumentos de visualización y procesamiento por ordenador, de modo que el flujo de líquido en la tubería pueda transmitirse remotamente y controlarse centralizadamente.

Principio de funcionamiento del caudalímetro de doble rotor LSZD-100

La cámara de medición del caudalímetro de doble rotor consta de una carcasa interior, un par de rotores espirales y tapas superior e inferior, que forman varias cavidades de volumen conocido como las unidades de medición del caudalímetro. El rotor del caudalímetro es impulsado a girar por la pequeña diferencia de presión entre su entrada y salida, y envía continuamente el líquido de entrada a la salida después de ser medido en la cavidad (ver figura). El rotor transmite el número de rotaciones a la estructura de conteo a través del acoplamiento sellado y el sistema de transmisión, indicando directamente la cantidad total de líquido que fluye a través del caudalímetro.

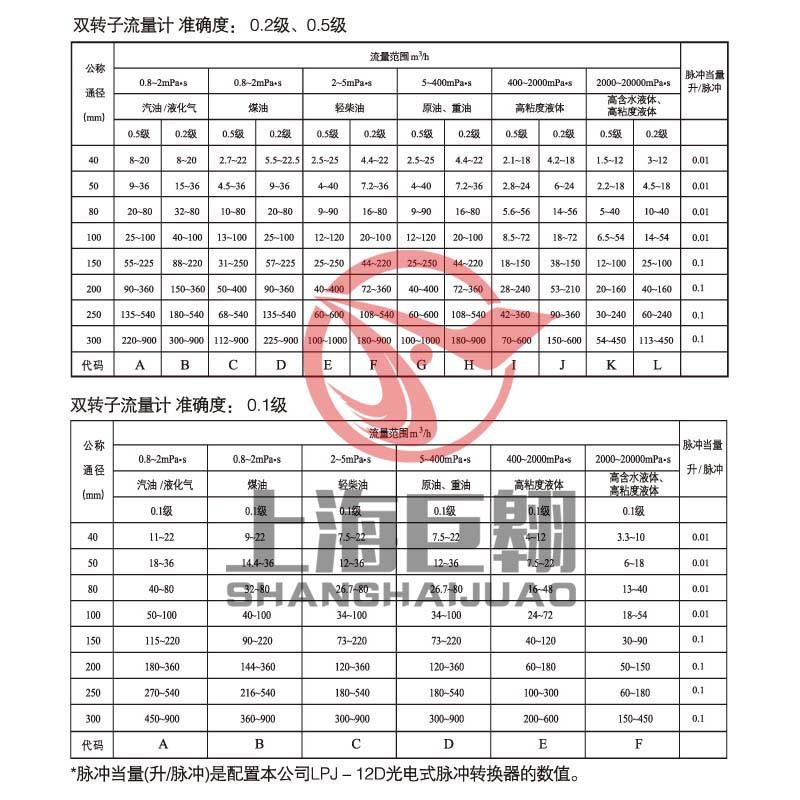

Principales indicadores técnicos del caudalímetro de doble rotor LSZD-100

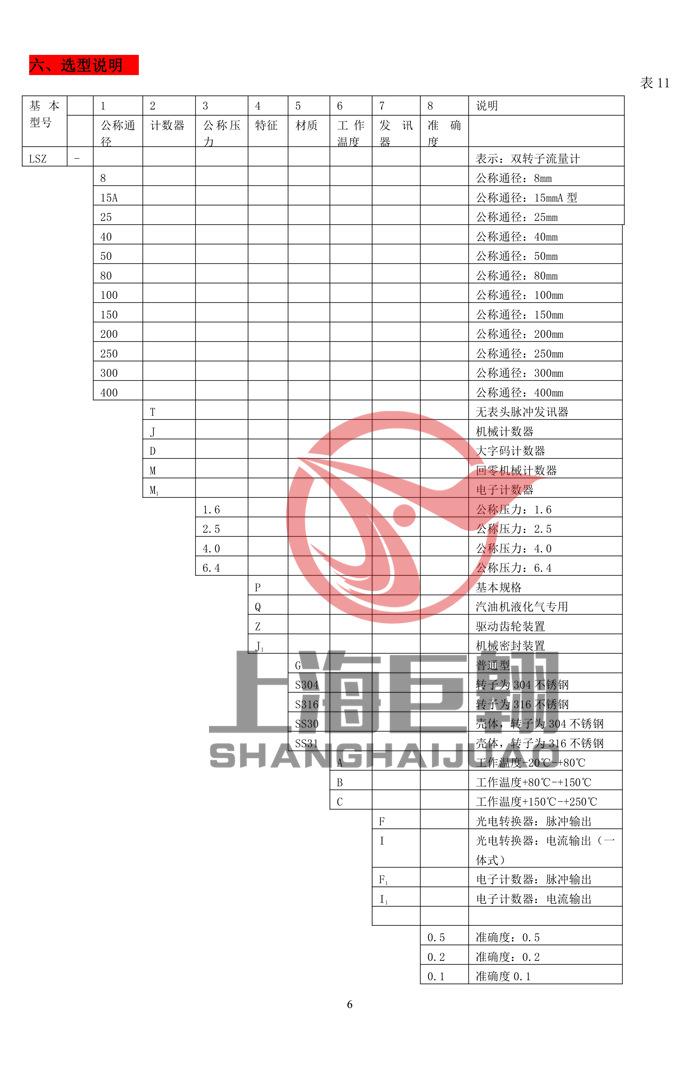

*Por desarrollar**Pedido especial

1.Instalación Mecánica

a1. La ubicación de instalación del medidor de flujo debe tratar de evitar entornos con grandes vibraciones, altas temperaturas e interferencia de campos magnéticos fuertes, y debe instalarse en un lugar que sea fácil para el mantenimiento.

bAl instalar un medidor de flujo en una tubería nueva, para evitar que entren impurezas en el medidor de flujo, primero puede usar una sección de tubería para reemplazar el medidor de flujo, limpiar la tubería y luego reemplazar el medidor de flujo.

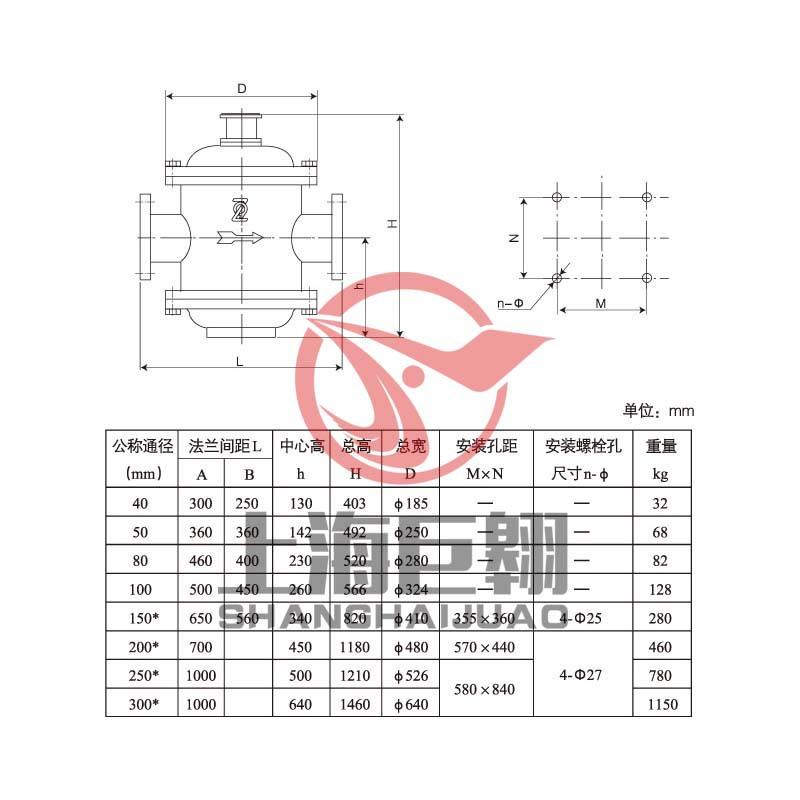

do1. El medidor de flujo debe instalarse en la tubería principal de la tubería horizontal. Consulte la figura anterior para configurar la tubería de derivación. La tubería horizontal debe dejar el espacio requerido para el desmontaje y el mantenimiento.

d2. Al instalar el caudalímetro, la dirección de la flecha en el cuerpo del caudalímetro debe ser consistente con la dirección del flujo del líquido.

mi1. Instale un filtro en el extremo delantero de la entrada del medidor de flujo. Para que la medición sea precisa, se debe eliminar el gas en la tubería e instalar un eliminador de gas.

F, la válvula para regular el flujo debe instalarse en el lado aguas abajo del medidor de flujo.

gramo1. Cuando el medidor de flujo no es fácil de leer durante la instalación en campo, retire los tornillos de fijación del cabezal del medidor, gire el cabezal del medidor a una posición que sea fácil de leer y apriete los tornillos.

h1. Al realizar una prueba de presión hidráulica en una tubería nueva, las válvulas antes y después del medidor de flujo deben cerrarse para evitar que el agua entre en el medidor de flujo. Si el agua entra en el medidor de flujo, el agua residual y el aire después del drenaje corroerán las partes internas del medidor de flujo, provocando que las partes giratorias del medidor de flujo se oxiden y reduciendo en gran medida la precisión y la vida útil del medidor de flujo.

2、LSZDEl caudalímetro de doble rotor puede equiparse con elLPJ-12DConvertidor de pulsos fotoeléctrico en serie (tipo a prueba de explosiones), el convertidor puede emitir señal de pulso o4～20 mASeñal de corriente CC estándar, que realiza la función de transmitir la señal al instrumento receptor de forma remota.

Para detalles sobre el cableado o la instalación, consulte el de nuestra empresaLPJ-12DSeries de convertidores de pulsos fotoeléctricos.

3Cuando se utiliza petróleo crudo para la calibración, el petróleo crudo en el medidor de flujo debe drenarse por el puerto de drenaje de aceite mientras aún está caliente después de la calibración.
