1. Propósito
Este instrumento se utiliza para medir la adherencia de diversos recubrimientos a la superficie del objeto recubierto.
2. Principio estructural

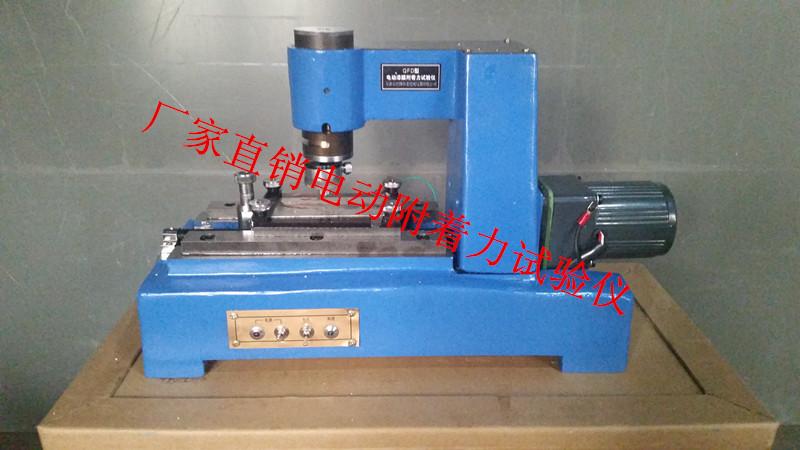

Este instrumento es un dispositivo de escritorio y consta de cuatro partes.
1、 La parte principal de transmisión está compuesta por motor, correa dentada, rueda de correa dentada, transmisión de engranajes helicoidales y cabezal de trefilado, etc. El cabezal de trefilado está compuesto por husillo principal del cabezal de la máquina, tuerca de husillo y cabezal excéntrico.
2、 La parte del banco de trabajo está compuesta por un husillo de avance, una tuerca semicerrada y un banco de pruebas.
3、 La base de la máquina está compuesta por una corredera y un sistema de control eléctrico, que incluye un circuito de visualización de perforación y un circuito de motor de control.
4、 El dispositivo de control de límite de carrera está compuesto por un cabezal de parada de energía y un microinterruptor.
3. Especificaciones
1、 Diámetro del dibujo: 0-10.5mm.
2、 Área efectiva del banco de trabajo: 50*100mm.
3、 Hay cuatro pesas en total, una de 500 gramos, dos de 200 gramos y una de 100 gramos.
4、 La aguja está hecha de acero y necesita ser reemplazada después de 5 usos.
5、 La carrera efectiva del banco de trabajo no deberá ser inferior a 80 mm.
4. Modo de empleo
1、 Prepare las muestras según los requisitos especificados.
2、 Es mejor reemplazar la aguja de acero por una nueva cuando la use por primera vez (la punta de la aguja debe estar a unos 3 mm de la superficie de trabajo).
3、 La posición excéntrica de la punta de la aguja se ajusta según el diámetro de dibujo requerido y luego se aprieta con tornillos.
4、 Coloque la muestra preparada con el recubrimiento hacia arriba en el banco de trabajo y presiónela firmemente con una placa de presión. Use una pinza de cocodrilo para sujetar el inserto y conecte el circuito de visualización de penetración.
5、 Levante la media tuerca móvil para mover el banco de trabajo al extremo exterior.
6、 Encienda el interruptor de alimentación, encienda el interruptor del motor, gire la varilla de presión y agregue peso hasta que se encienda la luz indicadora de penetración, y luego coloque la tuerca medio abierta.
7、 La adhesión de prueba del recubrimiento se determina basándose en el gráfico de línea rodante circular.
5. Mantenimiento, almacenamiento y transporte
1、 Las partes deslizantes deben aceitarse frecuentemente (aceite de motor No. 20 o vaselina) para prevenir la oxidación.
2、 Antes de medir, los orificios de aceite y las guías del instrumento deben lubricarse y colocarse planos para su uso.
3、 Tenga cuidado de no golpear la aguja de acero al mover el banco de trabajo.
4、 Una aguja de acero generalmente necesita ser reemplazada después de ser usada 5 veces.
5、 Durante la prueba, la aguja debe perforar la base del recubrimiento y la luz indicadora de perforación se encenderá.
6、 Este instrumento es adecuado para muestras de sustrato metálico, no para muestras de madera o plástico.
7、 Después de usar el instrumento, límpielo y cúbralo adecuadamente para evitar el polvo y la humedad.
8、 Cuando no esté en uso durante mucho tiempo o durante el transporte, el instrumento debe envolverse en una bolsa de plástico con un desecante en el interior, y protegerse con una caja de madera rellena de materiales blandos para evitar vibraciones que puedan afectar el uso del instrumento.
