Tirador de ancla/Medidor de tensión de anclaje

Modelo: LT-10T/LT-20T/LT-30T

Áreas de aplicación

La serie LT-10-20-30T de extractor de anclajes, también conocido como (medidor de tensión de anclaje), es adecuada para probar la resistencia a la extracción de varios anclajes, cables de anclaje, barras de acero, barras empotradas, pernos de expansión, anclajes químicos, clavos ferroviarios y varios anclajes. También se puede utilizar para la detección (prueba) in situ de la resistencia a la extracción de muros cortina de vidrio. Es un instrumento de prueba para varias (unidades de inspección de calidad, unidades de refuerzo, unidades de supervisión, universidades, minas de carbón, etc.).

Cumple con los estándares

GB50367-2006 "Código para el Diseño del Refuerzo de Estructuras de Concreto"

GB50330-2013 Especificaciones Técnicas para Ingeniería de Taludes de Edificación

·JGJ120-2012 Especificación Técnica para Soporte de Excavación de Cimentación de Edificio

·CECS22:2005 Especificación Técnica para Anclajes Geotécnicos (Cables)

GB50007-2011 Código para el Diseño de Cimentaciones de Edificios

·CECS22:99 "Especificaciones de Diseño y Construcción de Anclajes de Suelo"

·JGJ145-2013 Especificación Técnica para Post-Anclaje de Estructuras de Concreto

Introducción del instrumento

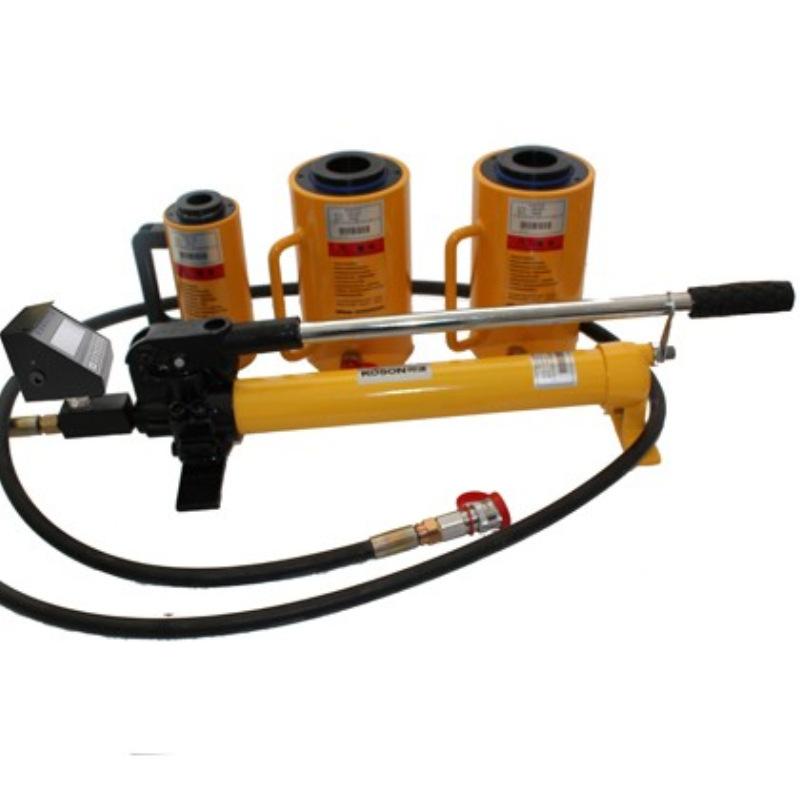

El probador de tracción de anclaje LT-10T/20T/30T/50T/60T/100T está compuesto por una bomba manual, un cilindro hidráulico hueco, un manómetro digital, una tubería de aceite de alta presión con un conector rápido (3 metros), accesorios opcionales (anclajes, juntas de conversión, barras de tracción) y un estuche portátil. El cilindro hidráulico de 10T~30T toneladas es de tipo hueco con auto-retorno, y el cilindro hidráulico de 50T~100T toneladas es de tipo con reinicio manual (puede equiparse con una bomba eléctrica). La parte de visualización numérica de este instrumento es un instrumento de visualización multifuncional integrado. El sensor importado de Suiza tiene alta sensibilidad y valores precisos. Puede leer directamente el valor de tensión (kN) y tiene funciones de cálculo automático, retención de picos, almacenamiento y consulta. Tiene una pantalla retroiluminada, un cilindro hidráulico hueco con un sistema a prueba de polvo y anillos de sellado importados, y una larga vida útil. Es particularmente adecuado para uso en laboratorio y en campo, operación simple, fácil de aprender y usar.

Características

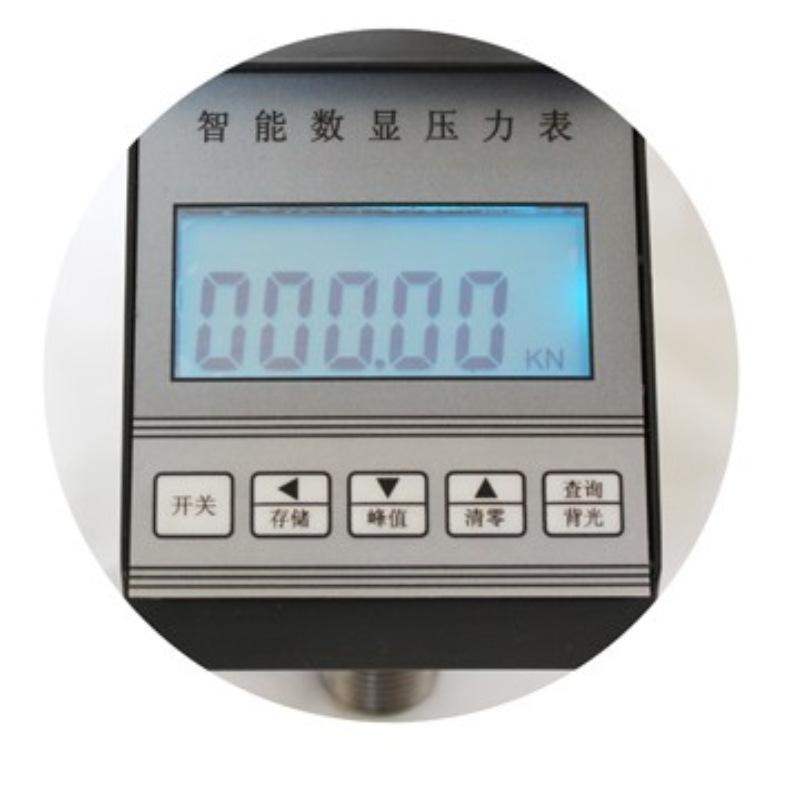

1. La pantalla digital utiliza un sensor importado de Suiza con una precisión de medición de 1% FS

2. 500 registros de datos, consulta, funciones de iluminación LCD;

3. Retención de valor pico y apagado automático sin operación;

4. Corrección de línea quebrada de 10 segmentos de valores numéricos para mejorar la precisión del instrumento;

5. Fuente de alimentación: batería de 2000 mAh, diseño de consumo de energía ultrabajo, el tiempo de trabajo continuo puede superar las 200 horas

6. Anillo de sellado importado, duradero, reinicio automático por resorte, estructura simple

7. La superficie del cilindro hidráulico está rociada electrostáticamente con pintura anticorrosiva, y el pistón y la camisa están niquelados

8. La parte hueca está equipada con una cubierta antipolvo, protección contra sobrecarga y una junta rápida para prevenir fugas de aceite.

Parámetros técnicos

Especificaciones de accesorios comunes para tirador de ancla (opcional)
