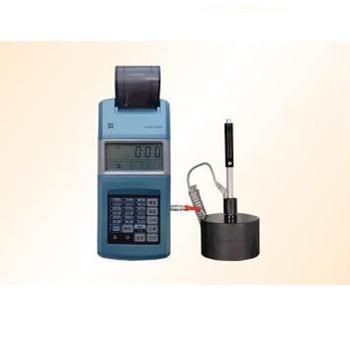

Nueva versión de TIME5300
Versión antigua TH110
Descripción general del producto del probador de dureza Times Leeb TIME®5300 (modelo antiguo TH110):
● Prueba de dureza de rieles guía de máquinas herramienta y chasis de automóviles
● Piezas mecánicas o de ensamblaje instaladas
● Piezas de trabajo con espacios de prueba muy estrechos, como la cavidad del molde
● Inspección de múltiples ubicaciones de medición dentro de un área grande de piezas de trabajo grandes
● Análisis de fallas de recipientes a presión, generadores de turbinas de vapor y otros equipos
● Línea de producción de rodamientos y otras piezas
● Clasificación de materiales en almacén de materiales metálicos
● Control de calidad de piezas tratadas térmicamente
● Exigir registros originales formales de los resultados de las pruebas
Características del probador de dureza Leeb TIME®5300 (modelo antiguo TH110):
● Puede realizar la conversión mutua entre seis durezas (HL, HRB, HRC, HB, HV, HS) y la conversión mutua entre dureza y resistencia a la tracción.
● Puede mostrar el valor medido, el valor promedio, la fecha, la dirección del impacto, el número de prueba, el material de prueba, la escala de dureza y otra información, y muestra información completa.
● Un host puede equiparse con 7 dispositivos de impacto diferentes, no se requiere calibración al cambiar, identificación automática
● Se pueden ingresar la fecha y el código de la prueba
● Con función de calibración suave
● Con indicación de carga y función de alarma de bajo voltaje
● Se pueden imprimir todos los resultados de las pruebas.
● Apagado automático
● Las baterías recargables pueden ser reemplazadas por usted mismo.
Parámetros técnicos del durómetro portátil Leeb TIME®5300 (modelo antiguo TH110)
|
Características del producto |
Parámetros |
|
Rango de medición |
(170～960)HLD (17.9-69.5)HRC |
|
Dirección de medición |
360° |
|
Repetibilidad de la indicación |
6HLD (cuando HLD=760) |
|
Sistema de dureza |
Leeb, Shore, Brinell, Rockwell B, Rockwell C, Vickers |
|
Error de indicación |
±6HLD (cuando HLD=760) |
|
Temperatura de funcionamiento |
0℃～40℃ |
|
Diámetro del rollo de papel |
40mm |
|
Ancho del papel de impresión |
44.5±0.5mm |
|
Tiempo de carga |
2-3.5 horas |
|
Cargador |
12V/600mA |
|
Humedad relativa |
≤90％ |
|
Dimensiones |
235×90×47mm |
|
peso |
0.615kg |
Probador de dureza Leeb portátil TIME®5300 (modelo antiguo TH110)Configuración estándar:
Anfitrión 1
Impresora 1
Dispositivo de impacto tipo D 1
Bloque de dureza Leeb aleatorio (valor HLD) 1
Cargador 1
Cepillo de nailon 1
Certificado de conformidad
Guía del usuario
Caja de embalaje con contraseña
Lista de parámetros técnicos del dispositivo de impacto
Lista de parámetros técnicos del dispositivo de impacto
Dispositivo de impacto tipo D/DC/DLD+15CGE
|
Energía de impacto
|
11 Nmm
|
11 Nmm
|
2,7 Nmm
|
90 Nmm
|
11 Nmm
|
|
|
Masa corporal de impacto
|
5,5 g/5,5 g/7,3 g
|
7,8 g
|
3,0 g
|
20 gramos
|
5,5 g
|
|
|
Dureza de la cabeza esférica
|
1600 HV
|
1600 HV
|
1600 HV
|
1600 HV
|
5000 HV
|
|
|
Diámetro de la cabeza esférica
|
3 mm
|
3 mm
|
3 mm
|
5 mm
|
3 mm
|
|
|
Material de la rótula esférica
|
carburo de tungsteno
|
carburo de tungsteno
|
carburo de tungsteno
|
carburo de tungsteno
|
diamante
|
|
|
Diámetro del dispositivo de impacto
|
20/20/6 mm
|
20 mm
|
20 mm
|
30 mm
|
20 mm
|
|
|
Longitud del dispositivo de impacto
|
147/86/202 mm
|
162 mm
|
138 mm
|
255 mm
|
155 mm
|
|
|
Calidad del dispositivo de impacto
|
75/50/60 gramos
|
80 gramos
|
75 gramos
|
250 gramos
|
80 gramos
|
|
|
Dureza máxima de la muestra
|
940/940/950HV
|
940HV
|
1000 HV
|
650HB
|
1200 HV
|
|
|
Rugosidad mínima de la superficie de la muestra (Ra)
|
2μm
|
2μm
|
0,4 μm
|
7 μm
|
2μm
|
|
|
Pequeña masa de muestra
|
Directamente medible
|
>5 kg
|
>5 kg
|
>1,5 kg
|
>15 kg
|
>5 kg
|
|
Se requiere soporte estable
|
2--5 kg
|
2--5 kg
|
0,5--1,5 kg
|
5--15 kg
|
2--5 kg
|
|
|
Necesita acoplamiento estrecho
|
0,05--2 kg
|
0,05--2 kg
|
0,02--0,5 kg
|
0,5--5 kg
|
0,05--2 kg
|
|
|
Espesor mínimo de la muestra
|
Acoplamiento denso
|
3 mm
|
3 mm
|
1 mm
|
10 mm
|
3 mm
|
|
Espesor mínimo de la capa endurecida
|
0,8 mm
|
0,8 mm
|
0,2 mm
|
1,2 mm
|
0,8 mm
|
|
|
Cabezal esférico de dureza 300HV
|
Diámetro de sangría
|
0,54 mm
|
0,54 mm
|
0,38 mm
|
1,03 mm
|
0,54 mm
|
|
Profundidad de sangría
|
24 μm
|
24 μm
|
12 μm
|
53 μm
|
24 μm
|
|
|
Cabeza esférica con dureza 600HV
|
Diámetro de sangría
|
0,54 mm
|
0,54 mm
|
0,32 mm
|
0,90 mm
|
0,54 mm
|
|
Profundidad de sangría
|
17 μm
|
17 μm
|
8 μm
|
41 μm
|
17 μm
|
|
|
Cabeza esférica con dureza de 800HV
|
Diámetro de sangría
|
0,35 mm
|
0,35 mm
|
0,35 mm
|
---
|
0,35 mm
|
|
Profundidad de sangría
|
10 μm
|
10 μm
|
7 μm
|
---
|
10 μm
|
|
|
Rango de aplicación del dispositivo de impacto
|
El tipo D mide piezas universales; el tipo DC mide superficies internas de orificios internos o espacios estrechos; el tipo DL mide la parte inferior de ranuras delgadas y estrechas.
|
Tipo D+15 para medir superficies ranuradas o empotradas
|
El tipo C se utiliza para medir muestras pequeñas o delgadas y capas superficiales endurecidas.
|
El tipo G se utiliza para medir muestras grandes o pesadas y piezas fundidas con superficies rugosas.
|
El tipo E es adecuado para medir la dureza de piezas de prueba y rodillos.
|
|
Los principales parámetros técnicos
| Error de indicación | Error relativo ±0,8% (LD=800) |
| Error de repetibilidad de indicación 0,8 % (cuando LD=800) | |
| Material de prueba de dureza | Acero y acero fundido, acero para herramientas de aleación, fundición gris, fundición dúctil, aleación de aluminio fundido, aleación de cobre y zinc (latón), aleación de cobre y estaño (bronce), cobre puro, etc. |
| Material de prueba de resistencia | Acero al carbono, acero al cromo, acero al cromo vanadio, acero al cromo níquel, acero al cromo molibdeno, acero al cromo manganeso silicio, acero de alta resistencia, acero inoxidable |
| Temperatura de funcionamiento | 0--40℃ |
| Voltaje de funcionamiento | 4,7 V--6,0 V |
| Dirección de la prueba | Cualquier |
| Peso total | 0,675 kg (configuración estándar: host del probador de dureza + dispositivo de impresión + dispositivo de impacto D) |
| Dimensiones | 270×86×47 (mm) |
| Tiempo de trabajo de carga | Aproximadamente 24 horas |
Rango de prueba y conversión
|
Dispositivo de impacto D, DC
|
|||||
|
|
CDH
|
Banco de recursos humanos
|
media pensión
|
Alto voltaje
|
HSD
|
| ACERO acero y acero fundido |
17,9-68,5
|
59,6-99,5
|
93-651
|
83-976
|
32,2-99,5
|
| Acero para herramientas de aleación SWT.ST |
20.4-67.1
|
\
|
\
|
80-898
|
\
|
| GC.IRON fundición gris |
\
|
\
|
93-334
|
80-898
|
\
|
| Hierro dúctil NC.IRON |
\
|
\
|
131-387
|
\
|
\
|
| Aleación de aluminio fundido C.ALUM |
\
|
\
|
30-159
|
\
|
\
|
| LATÓN (latón) aleación de cobre y zinc |
\
|
13,5-95,3
|
40-173
|
\
|
\
|
| BRONCE (bronce) aleación de cobre y estaño |
\
|
\
|
60-290
|
\
|
\
|
| COBRE cobre puro |
\
|
\
|
45-315
|
\
|
\
|
Configuración estándar:
Probador de dureza host 1, dispositivo de impacto tipo D 1, herramienta de dureza estándar 1, cepillo 1, anillo de soporte pequeño 1, adaptador de corriente 1, tarjeta de garantía, manual de instrucciones, certificado, caja de contraseña portátil y otra información.
