Especificación:
-Tensión de alimentación: CC 4.5V-5.5V
- Corriente en espera: <25mA
-Corriente de emisión: <150mA
Impedancia de salida:50 ohmios
Rango de frecuencia de salida:35MHz-4400MHz
-Paso de salida: 1KHz-8KHz
-Potencia de salida: -1dBm (W) @ 150MHZ (valor absoluto de la potencia de prueba) aproximadamente 1 mW

característica:
-Generador de señales de fuente de señal RF simple
-Componente principal: microcontrolador AVR Mega8, un chip único rentable, es una versión de bajo perfil del M16 comúnmente usado. Hay una fuente de voltaje regulado de 2.56V en el ADC periférico, que no está disponible en otros microcontroladores de gama media.
-Adf4351: VCO tradicional + PLL + 6 circuitos biestables de alta velocidad en serie. La salida se obtiene por división de frecuencia, y la salida es una onda cuadrada. La amplitud de la onda fundamental no cambia mucho.
-Este producto proporciona una fuente de señal para el canal AC del dispositivo bajo prueba y analiza las características de frecuencia-amplitud del canal AC. Por favor, preste atención a la impedancia del dispositivo de medición.

Más detalles:

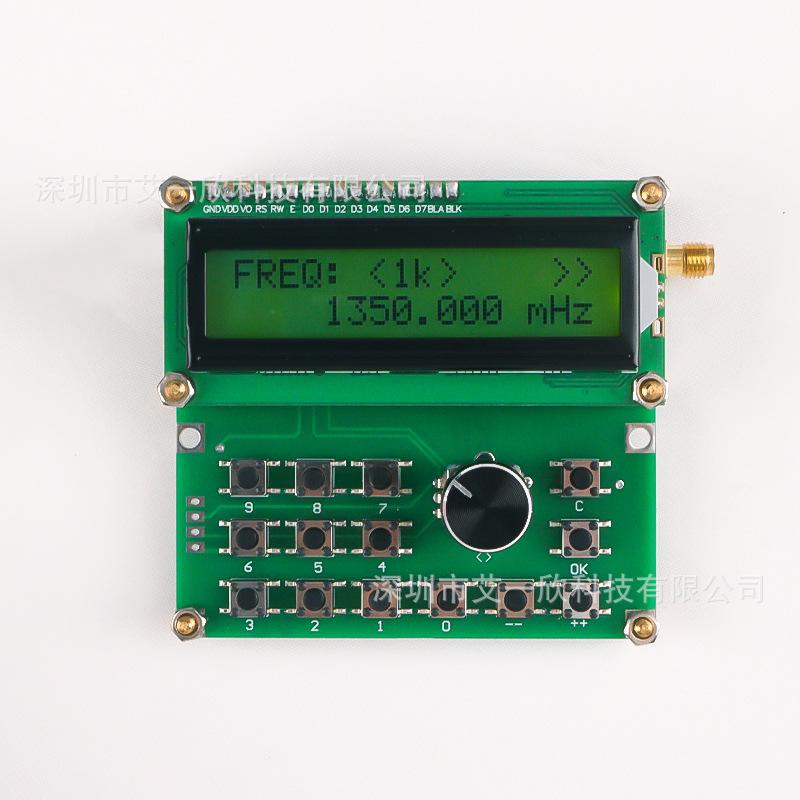

El teclado operativo de este producto tiene15 claves ppt, 0~9Teclas numéricas,10 teclas "+" y "-" para ajustar la frecuencia, también producen el comportamiento de salida de transmisión, una pulsación corta de la tecla "+" o "-" sumará 1 kHz o restará 1 kHz a la salida de frecuencia original. Presionar "+" o "-" durante más de 1 segundo resultará en el modo de escaneo continuo o de resta continua. El paso es de 1 kHz cuando es de 35 kHz a 138 MHz; 138 MHz es 138 kHz. El paso está en~10khz a 550mhz, 10khz a 550mhz~4000mhz es 100khz. Para finalizar el escaneo, simplemente presione el botón "++" "-" o el botón "OK". El botón "OK" es el botón de control de salida. Presiónelo nuevamente para detener la transmisión. El comportamiento de transmisión causado por "++" o "-" requiere presionar "OK" dos veces para finalizar la transmisión. El producto mostrará ">>" en la esquina superior derecha. Cuando ocurre el comportamiento de transmisión de salida, la tecla "C" terminará la transmisión y la frecuencia es cero.

PisandoLa tecla "<>" se utiliza para el modo de escaneo de suma continua y resta continua para facilitar el ajuste, y para recorrer los pasos de selección de "1K", "10K", "100K", "1M".

Al presionarBotón "<>", la nueva capa inferior LCD1602 se enciende por defecto para la indicación de paso " ". Se pueden ejecutar cíclicamente cuatro tipos de estados de paso.
