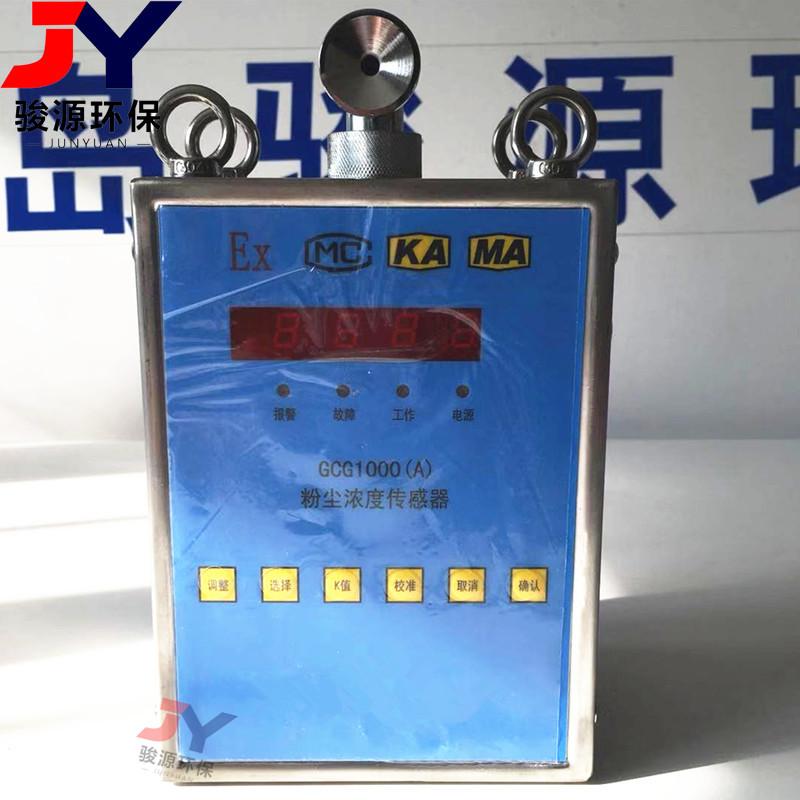

uno,GCG1000 (A)Alarma en línea de concentración de polvo en el tallerDescripción del Producto:

El sensor de concentración de polvo GCG1000 se basa en MT/T 1102-2009 "Sensor de Concentración de Polvo para Mina de Carbón" y en el estándar corporativo Q/320581FYK007-2012 "Sensor de Concentración de Polvo GCG1000" y en el estándar GB3836.4-2010. La tecnología de medición de polvo detecta directamente la concentración de calidad del polvo flotante en el aire, mostrada y convertida en salida de señal de frecuencia a través del sitio del tubo digital, para monitoreo de minas u otros sistemas de medición y control.

dos,GCG1000(A)Alarma en línea de concentración de polvo en el tallerPrincipales usos y ámbito de aplicación:

El dispositivo de alarma en línea de concentración de polvo de taller GCG1000 se utiliza ampliamente en el monitoreo continuo de polvo total en el ambiente de trabajo donde hay mezclas de gases peligrosos inflamables y explosivos, y también es adecuado para el monitoreo ambiental en otros lugares públicos. Actualmente, según los requisitos del Ministerio, se debe implementar el monitoreo continuo de la concentración total de polvo en el lugar de trabajo con condiciones explosivas.

Por ejemplo: empresas de fabricación de metal, polvo de aluminio, polvo de carbón, aleación de magnesio y aluminio y otras ocasiones metálicas;

Harina, alimentos, granero y otras empresas de almacenamiento;

Empresas de termoplásticos y materiales sintéticos;

Rellenos de plástico, polvos, astillas de madera.

tres,GCG1000(A)Alarma en línea de concentración de polvo en el tallerLos principales parámetros técnicos:

a. Rango de medición:0,1 mg/m～1000 mg/m²³；

b .Error de indicación:±10%；

do.Flujo de muestreo:2 litros por minuto；

d.Error de flujo de muestreo:±2,5%；

mi.Estabilidad del flujo de muestreo:±3,0%；

F.Voltaje de funcionamiento:18 V (12 V)～24 V)；

gramo.Corriente de trabajo:≤70 mA；

h.Formato de señal de salida: frecuencia200 Hz～1000 Hz；RS485；4 mA～20 mA;Cambiar0/5 V。

i.La distancia de transmisión de la señal entre el sensor y el equipo asociado no debe ser inferior a2 kilómetros., distancia de transmisión de potencia≤50 m。

Parámetros del cable:R：12,6 Ω/km；Yo：0,8 mH/km；do：0,04 μF/km。

j.Distancias de separación y de fuga≥2 mm.。

Parámetros intrínsecamente seguros

Alto voltaje de entrada:Interfaz de usuario：25,0 V CC

Corriente máxima de entrada:II：1.0A

Gran inductancia interna:Li：68 μH

Gran capacidad interna:Ci: 0 μF

tamaño y peso

1,Dimensiones:241 mm × 152 mm × 108 mm；

2,peso:≤2 kg。

Características opcionales:

1. La alarma de luz original se puede combinar con una caja de alarma de sonido para lograr múltiples funciones de alarma de sonido y luz.

2. El software se puede utilizar para implementar el monitoreo de la concentración de polvo en la oficina y comprender el ambiente de polvo en el lugar de trabajo a distancia.

Diagrama de estructura de combinación de entornos de uso común

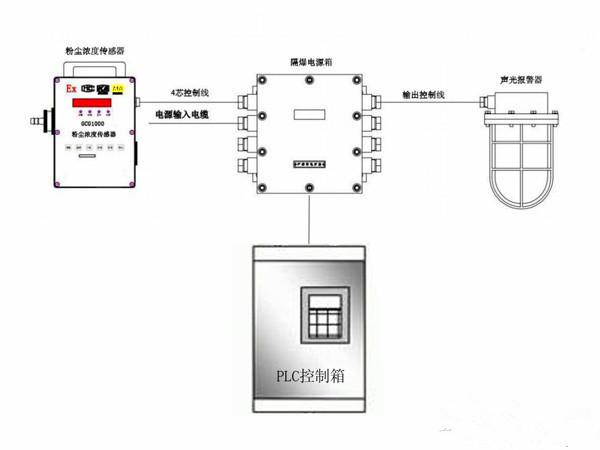

Diagrama de configuración de sistema único uno a uno;

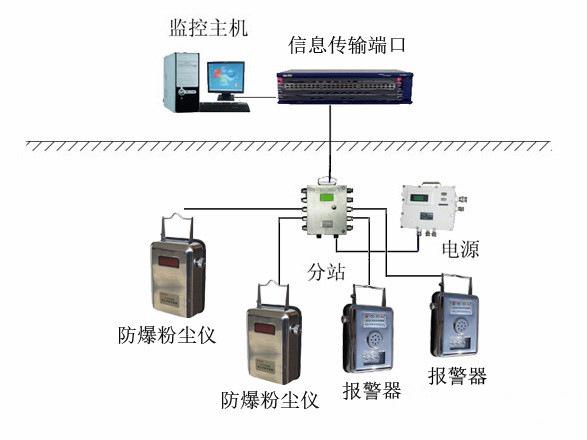

Diagrama de estructura de sistema de uno a muchos a muchos;

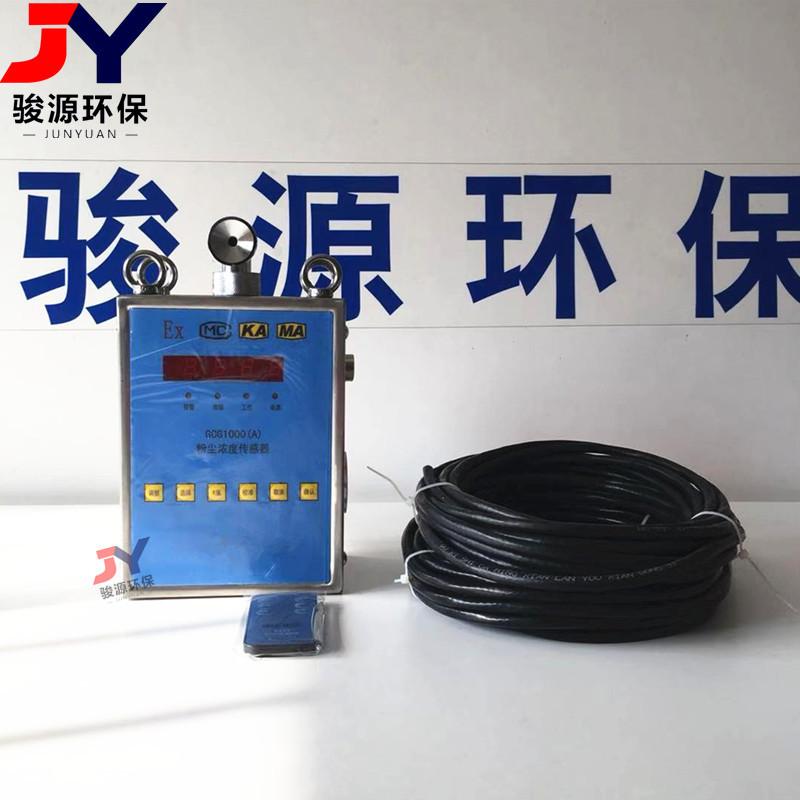

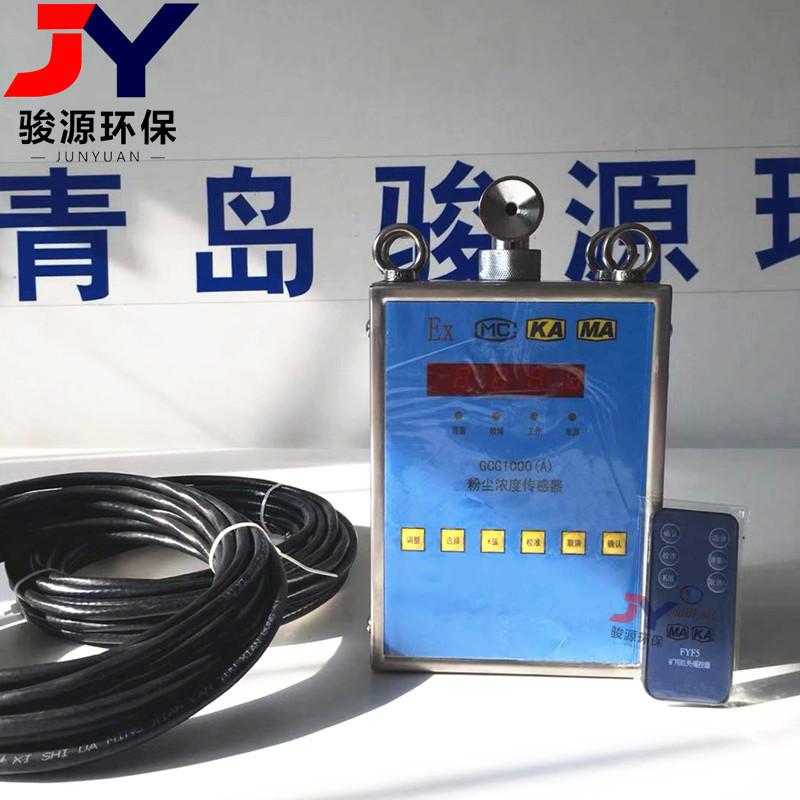

GCG1000 (A) Sensor de concentración de polvo orden de embalaje

1. Anfitrión1torre

2.Cabezal de muestreo de impacto1Solo

3.Conector de calibración1Solo

4.Caja de aleación de aluminio1Solo

5.Guía del usuario1compartir

6.R485Cable1raíz

7.mando a distancia1individuo

8、bola de limpieza1individuo
