HéliceIntroducción del producto del medidor de agua tipo:

uno,Descripción general

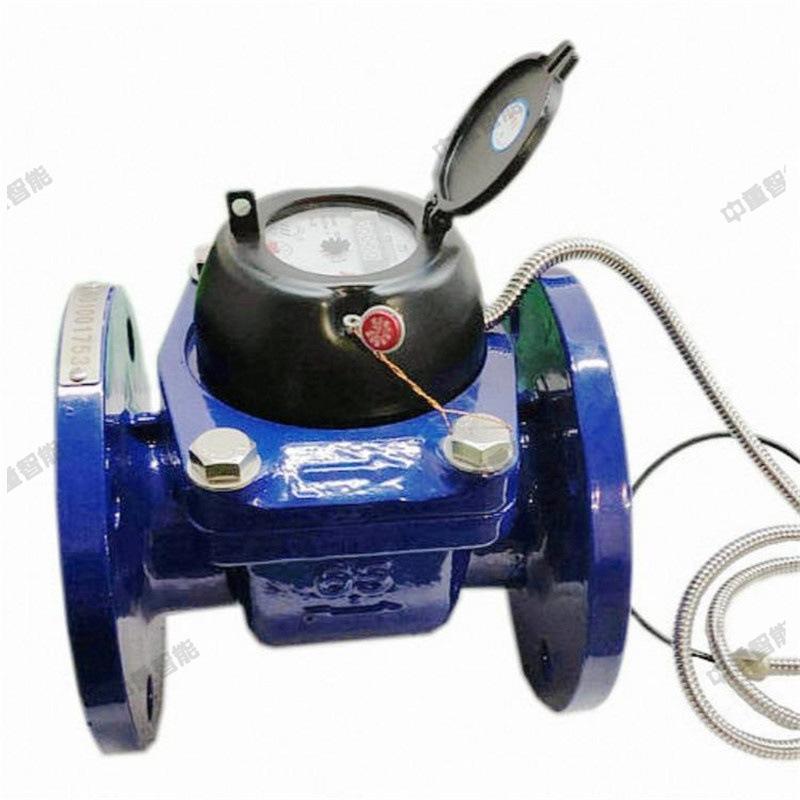

Esta serie de medidores de agua se basa en la serie de medidores de agua de hélice horizontal seca desmontable. Añade un dispositivo de señalización para realizar la función de transmisión remota, y convierte la señal mecánica de la indicación principal y el cambio del medidor de agua en una señal de conmutación o salida de señal de pulso. Esta serie de productos se puede dividir en estructura de contador sellado de plástico y estructura de contador sellado con cubierta de vidrio según las diferentes estructuras del contador.(Tipo M) Dos tipos.

Nota:1. Los parámetros técnicos de esta serie de medidores de agua cumplen con la norma nacional GB/T 778 (ISO4064, IDT).

2. Para medidores de agua con un diámetro nominal de DN150 o superior, se puede seleccionar movimiento tipo D. Los modelos de medidor de agua son LXLC-150D/FXD~300DFXD.

2. Parámetros técnicos

Nivel de temperatura: Contador de agua fría: T30; Contador de agua caliente: T30/T90

Nivel de presión: MAP10 o MAP16

Nivel de pérdida de presión: Δp25

Nivel de sensibilidad del campo de flujo ascendente: U10

Nivel de sensibilidad del campo de flujo aguas abajo: D5

I. Descripción general

Esta serie de medidores de agua es un producto clásico y maduro con una apariencia hermosa, pantalla combinada de rueda de caracteres y puntero, lectura intuitiva y simple, estructura avanzada, alta precisión de medición, rendimiento estable y larga vida útil.

2. Parámetros de rendimiento

1. Nivel de temperatura: Medidor de agua fría: T30; Medidor de agua caliente: T30/T90

2. Nivel de presión: MAP10

3. Nivel de pérdida de presión: Δp63

4. Nivel de sensibilidad del campo de flujo ascendente: U10

Nivel de sensibilidad del campo de flujo aguas abajo:D5

5. Parámetros de flujo

Diámetro nominalRechazarR Flujo de sobrecarga Q4 Flujo normal Q3 Flujo límite Q2 Flujo mínimo Q1 Lectura mínima

mm Q3/Q1 m3/h m3

15 80 3.1 2.5 0.050 0.031 0.00005 99,999

100 0.040 0.025

20 80 5 4 0.080 0.050 0.00005 99,999

100 0.064 0.040

25 80 7.9 6.3 0.126 0.079 0.00005 99,999

100 0.101 0.063

32 80 12.5 10 0.200 0.125 0.00005 99,999

100 0.160 0.100

40 80 20 16 0.320 0.200 0.00005 99,999

100 0.256 0.160

50 80 31 25 0.500 0.313 0.00005 99,999

100 0.400 0.250
