Luz LED UV portátil de detección Luyor-3104/Luyor-3105
La lámpara ultravioleta LED portátil LUYOR-3104/3105 para detección de defectos es una lámpara ultravioleta LED portátil desarrollada por Luyang, EE. UU., para las industrias de detección de defectos por partículas magnéticas fluorescentes y por líquidos penetrantes fluorescentes. La lámpara utiliza 4 LED ultravioleta de alta energía, con un rango de banda ultravioleta de 360-370 nm, sin UVB ni UVC dañinos, con una intensidad ultravioleta a 40 cm de 7000 uW/cm² y un área de irradiación efectiva de 150 mm. La lámpara ultravioleta LUYOR-3104/3105 no requiere una caja de alimentación pesada y se alimenta directamente a 220 V CA, lo que facilita enormemente la detección de defectos.
Lámpara LED UV portátil de detección de fallas LUYOR-3104/LUYOR-3105 Características:
1. Salida ultravioleta de onda larga pura de 365 nm (3650 Embassy UV).
2. Carcasa de aleación de aluminio, transfiere eficazmente el calor.
3. Inicia, se encenderá inmediatamente y espera.
4. Fuente de luz fría, incluso si funciona las 24 horas del día, la temperatura de la carcasa no superará los 60 grados.
5. La iluminancia de luz blanca es inferior a 18 lux (medida con el iluminómetro de luz blanca HIOKI 3423 de Japón a 38 cm).
6. Para desarrollar el mercado chino, el precio es el 50% de productos similares.
7. Garantía de tres años (excepto factores humanos).
Parámetros técnicos de la lámpara LED ultravioleta portátil para detección de fallas LUYOR-3104/LUYOR-3105:
| LUYOR-3104/LUYOR-3104D | LUYOR-3105/LUYOR-3105D | |
| fuente de luz ultravioleta | 4 LED UV de 365 nm | 5 LED UV de 365 nm |
| Fuente de luz blanca | 1 fuente de luz blanca de 3 vatios, temperatura de color 5700 K | ninguno |
| Fuente de alimentación | LUYOR-3104: Fuente de alimentación de 110-240 V CA Fuente de alimentación de batería Luyor-3104D de 24 V |
LUYOR-3105: Fuente de alimentación de 110-240 V CA Fuente de alimentación para batería LUYOR-3105D de 24 V |
| Vida útil de la fuente de luz | Más de 20.000 horas | Más de 20.000 horas |
| Intensidad UV a 38 cm | 6000 uw/cm2 | 7000 uw/cm2 |
| Brillo del LED blanco | Más de 3000 lux | ninguno |
| Brillo de la luz ultravioleta en la luz visible | Menos de 10 lux | Menos de 10 lux |
| Tiempo de funcionamiento de la batería | Aproximadamente 6 horas (Luyor-3104D) | Aproximadamente 6 horas (LUYOR-3105D) |
| Tiempo de carga de la batería | Aproximadamente 6 horas (Luyor-3104D) | Aproximadamente 6 horas (LUYOR-3105D) |
| Filtros de color | Lente óptica de cuarzo transparente estándar | Lentes ópticas de cuarzo transparente estándar (color de filtro negro opcional) |
| lente | Lente de haz estrecho de serie | Lente de haz estrecho de serie |
Tabla de pedidos de la lámpara portátil de detección de fallas UV LED LUYOR-3104/3105
1. Selección del modelo: Elija el modelo 3104 o 3105. El 3104 tiene iluminación de luz blanca, el 3105 no tiene iluminación de luz blanca, pero tiene una mayor intensidad UV.
2. Elija el modo de fuente de alimentación: puede elegir una fuente de alimentación de CA de 100-260 V o una fuente de alimentación con batería de litio incorporada.
3. Selección del filtro de color: Puede elegir vidrio óptico de cuarzo transparente, que tiene una alta transmitancia UV, pero la intensidad de la luz visible es ligeramente mayor. El vidrio UV negro tiene un buen efecto de filtrado de color, pero aísla el 30% de los rayos UV, lo que reduce su intensidad.
4. Selección de lentes: La configuración estándar es una lente de enfoque. La lente de astigmatismo está diseñada para la industria aeronáutica. La industria aeronáutica puede elegir la lente de astigmatismo.
Descripción del modelo:
| modelo | ilustrar |
| LUYOR-3104 | 4 LED UV, 1 LED de luz blanca, tipo de enfoque, filtro transparente, fuente de alimentación CA 100-260 V, la intensidad UV a 38 cm es 6000 uw/cm² |
| LUYOR-3104D | 4 LED UV, 1 LED de luz blanca, enfoque, filtro de color transparente, batería integrada. La intensidad UV a 38 cm es de 6000 uW/cm². |
| LUYOR-3104F | 4 LED ultravioleta, 1 LED de luz blanca, tipo astigmatismo, película de filtrado transparente, fuente de alimentación de comunicación de 100-260 V, 38 cm a 38 cm de intensidad de la línea ultravioleta es de 4000 uw/cm2 (adecuado para la industria de la aviación) |
| LUYOR-3104DF | 4 LED ultravioleta, 1 LED de luz blanca, tipo astigmatismo, filtrado transparente, fuente de alimentación mediante batería incorporada. |
| LUYOR-3105 | 5 LED UV, tipo de enfoque, filtro transparente, fuente de alimentación CA 100-260 V, la intensidad UV a 38 cm es 7000 uw/cm² |
| LUYOR-3105D | 5 LED UV, filtro transparente enfocado, alimentado por batería integrada. La intensidad UV a 38 cm es de 7000 uW/cm². |
| LUYOR-3105F | 5 LED UV, tipo de luz difusa, filtro de color transparente, fuente de alimentación CA 100-260 V, la intensidad UV a 38 cm es 4500 uw/cm² (adecuado para la industria de la aviación) |
| LUYOR-3105DF | 5 LED UV, luz difusa, filtro de color transparente, alimentado por batería integrada. Intensidad UV a 38 cm: 4500 uW/cm² (apta para la industria aeronáutica). |
Lámpara de detección de fallas UV LED portátil LUYOR-3105 Configuración estándar:
Host LUYOR-3105, caja portátil dura, gafas protectoras transparentes LUV-10, gafas protectoras mejoradas con fluorescencia LUV-30, manuales, certificados de calificación, tarjetas de garantía.
La lámpara ultravioleta portátil de detección de fallas LUYOR-3105 funciona con baterías. Modelo: LUYOR-3105D.

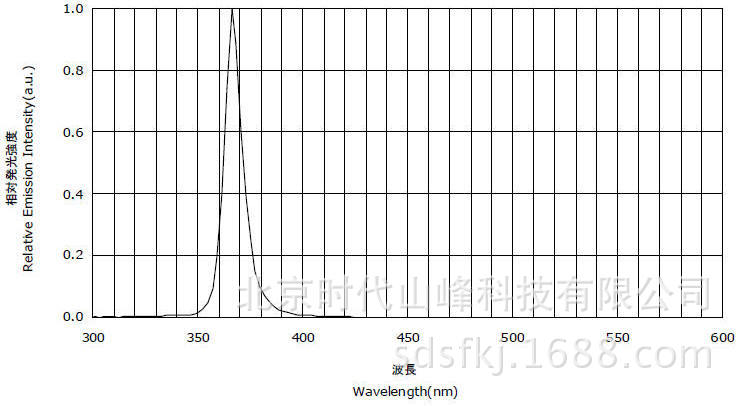

La imagen de arriba muestra el espectro UV de LUYOR-3104/LUYOR-3105
Luyor-3104/Luyor-3105 utiliza fuentes de luz LED, sin una caja de alimentación voluminosa, se conecta directamente a la toma de corriente y es liviano.

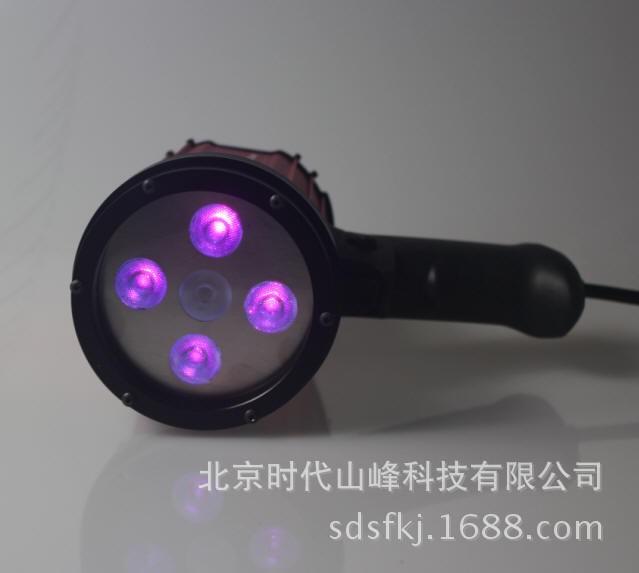

La imagen superior muestra que la lámpara de detección de fallas LUYOR-3104 tiene cuatro fuentes de luz ultravioleta de alta potencia encendidas. La lámpara de detección de fallas LUYOR-3105 no tiene la luz blanca central, y las cinco son fuentes de luz ultravioleta.
La imagen de arriba muestra que la iluminación UV del medidor iluminado por UV a 38 cm en la superficie de la luz de detección Luyor-3104 es de 6610 UW/CM2, que es mucho más alta que 1000 uw/cm2, que es mucho más alto que el estándar de detección.
(Este medidor de iluminancia se divide en grados alto y bajo, el grado bajo es de 0 a 2000uw, el grado alto es de 0 a 20000uw y los datos mostrados por la prueba deben multiplicarse por 10).

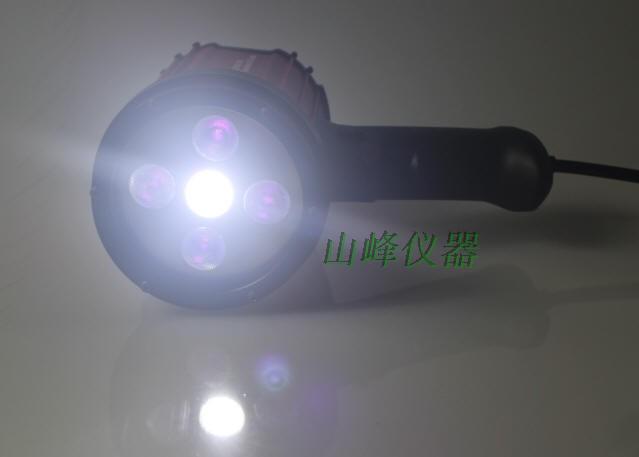

La lámpara de detección de defectos LUYOR-3104 incorpora un LED de luz blanca de 3 W que permite marcar la ubicación del defecto a tiempo durante la detección. Las luces UV y blanca cuentan con controladores e interruptores independientes y pueden encenderse simultáneamente o por separado. (La lámpara de detección de defectos LUYOR-3105 no incluye luz blanca).
La imagen superior muestra que la iluminación de luz blanca es de 5,45 lux cuando la fuente de luz ultravioleta LUYOR-3104 está encendida, lo cual cumple con el estándar de detección de fallas y no supera los 20 lux. La iluminación de luz blanca es de 5320 lux cuando la fuente de luz blanca LUYOR-3104 está encendida.
Las condiciones de medición son 38 cm en la superficie de las luces y los datos medidos por el medidor de iluminación de luz blanca FT3424 (producido por la planta japonesa de motores diarios) son utilizados con precisión por las instituciones de medición de Shanghai.

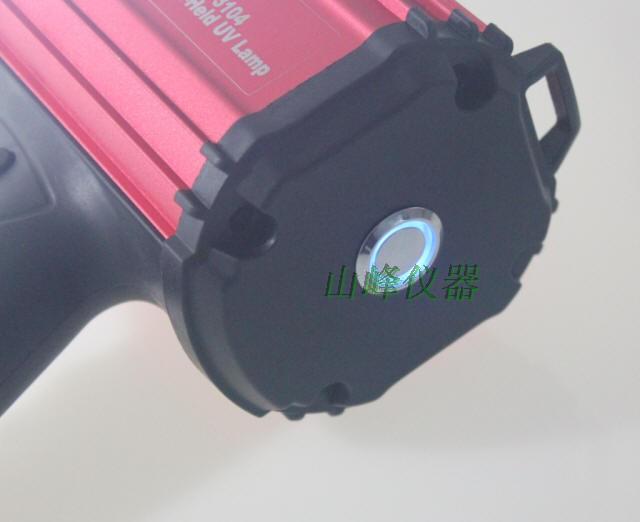

El interruptor de la fuente de luz ultravioleta tiene una función de recordatorio luminoso. La imagen de arriba muestra una luz de fondo azul muy cálida cuando el interruptor está encendido.

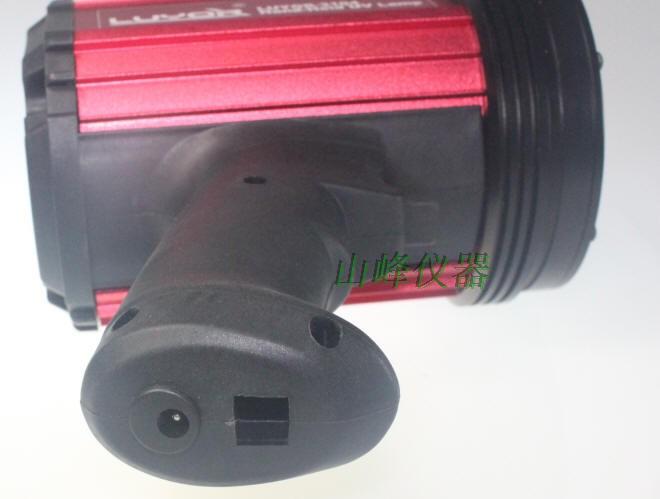

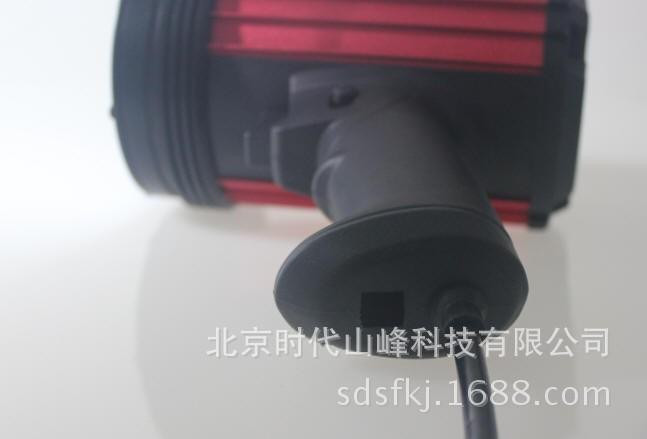

La parte inferior del mango tiene un orificio de fijación cuadrado, que se puede instalar fácilmente en el marco de soporte del dispositivo.

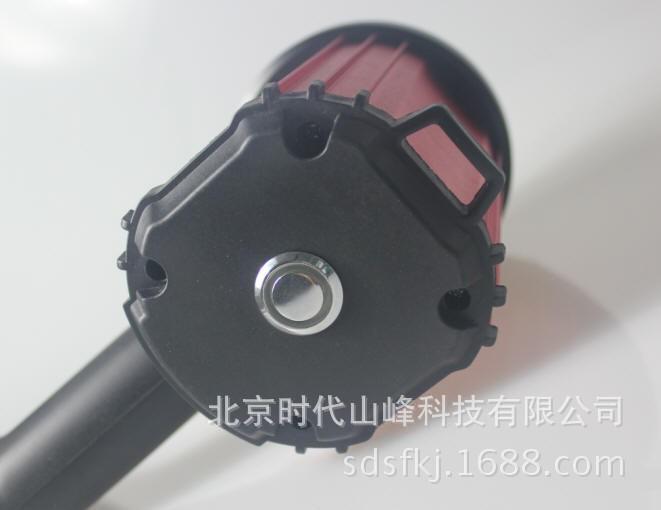

La parte superior de la lámpara de detección de fallas está equipada con un orificio para pasar una cuerda, que se puede colgar cómodamente en la máquina de detección de fallas por partículas magnéticas.
La imagen de arriba muestra la apariencia de las lámparas de detección de fallas LUYOR-3104D y LUYOR-3105D con baterías de litio incorporadas.
El puerto de carga de LUYOR-3104D y LUYOR-3105D con batería de litio incorporada se encuentra en la parte inferior del mango.

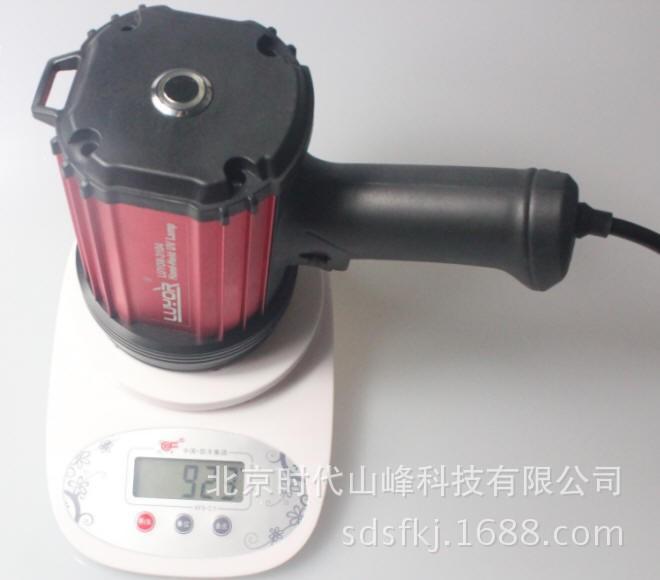

La lámpara de detección de fallas ultravioleta LUYOR-3104 tiene una masa de 0,92 kg.

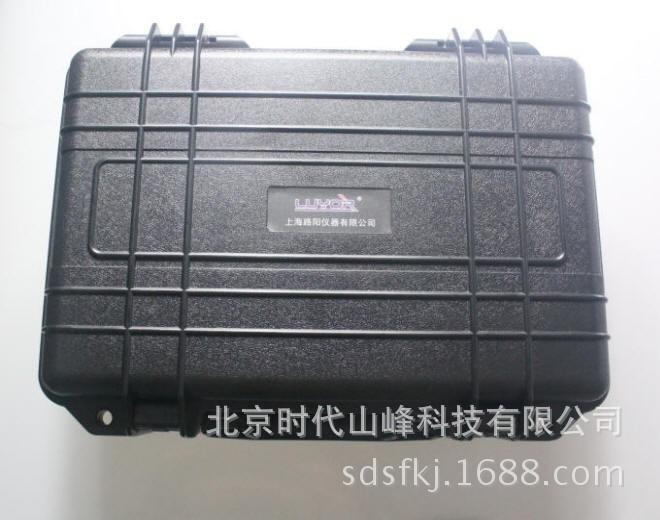

La configuración estándar de la lámpara de detección de fallas UV LUYOR-3104/LUYOR-3105 son gafas de protección UV transparentes LUV-10, gafas de protección mejoradas por fluorescencia LUV-30 y una maleta resistente a la humedad.
Dado que la lámpara LED de detección de fallas es un circuito de control microelectrónico, es muy sensible a entornos con alta humedad. Si bien su interior es impermeable y resistente a la humedad, la equipamos con una caja a prueba de humedad para garantizar su protección cuando no se utiliza.
