1. Propósito e instrucciones

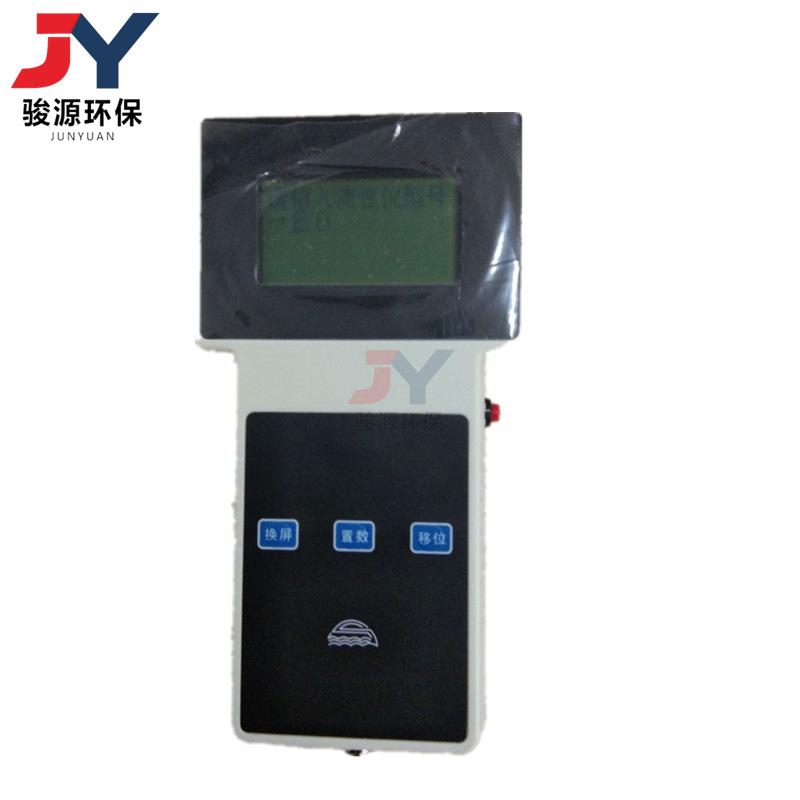

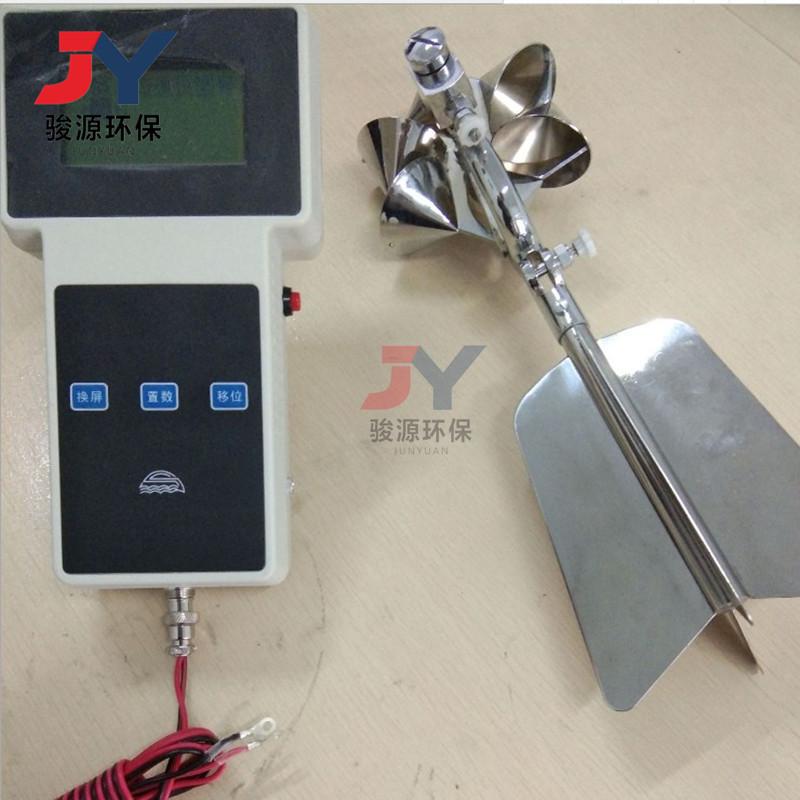

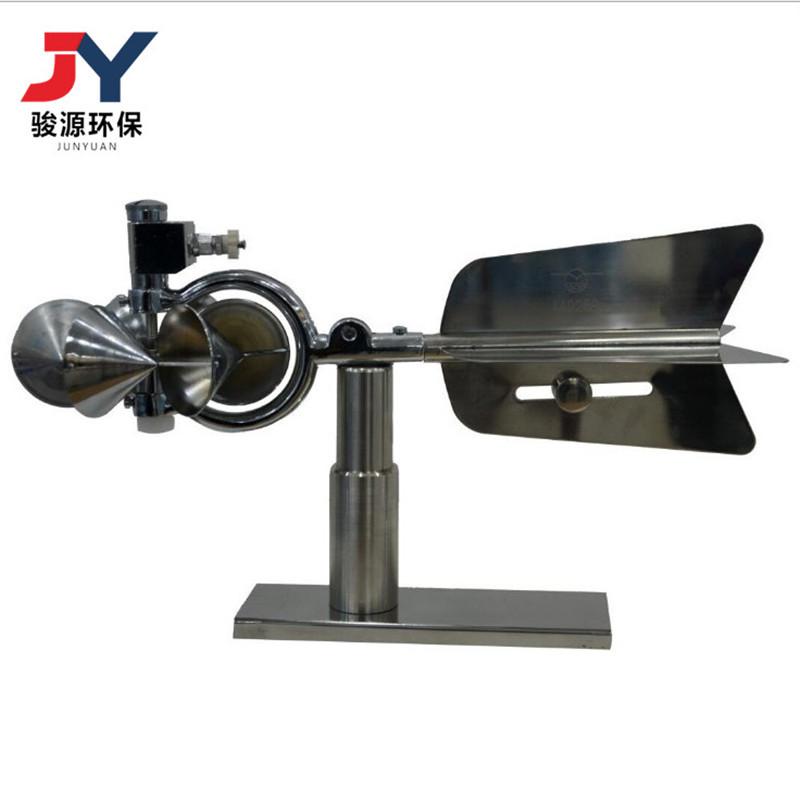

JY-LS68El caudalímetro de copa utiliza una copa con forma cóncava y convexa como elemento sensor. La presión del agua genera un par que la hace girar, y la señal generada es recopilada y calculada por el equipo correspondiente para obtener datos de caudal. Es un instrumento de análisis hidrológico fluvial. Se utiliza principalmente para medir la velocidad media del caudal en puntos de medición predeterminados en tramos de agua como ríos, canales, embalses, lagos, etc., determinando así el caudal de la sección.

2. Datos técnicos

1Rango de caudal: 0.2～3,5 m/s

2, Velocidad de inicio del instrumento: V0≤0,08 m/s

3, el error cuadrático medio de la fórmula de prueba: metro≤±1,5%

4Diámetro de rotación de la campana: f = 128 mm

5、Número de revoluciones del rotor entre cada dos señales: 5cambiar

Principio de funcionamiento del instrumento y método de cálculo

1Principio de funcionamiento

Cuando el agua fluye hacia el elemento sensor del instrumento, la campana, la presión no es uniforme debido a la diferencia en la forma de las copas izquierda y derecha. Esta diferencia de presión genera un torque que hace girar la campana. Cuanto más rápido fluye el agua, más rápido gira la campana. Existe una relación funcional entre ambos, determinada mediante el experimento del tanque de calibración. El resultado de la calibración de cada instrumento se acompaña de una fórmula de calibración, que es la siguiente:

V=bn+a(correspondiente a la fórmula originalV＝Kn+C）

En la fórmulaV—Tasa de flujo (EM）;

norte—La velocidad de rotación de la campana es igual al número total de revoluciones de la campana.norte" y la duración de la medición de velocidad correspondiente "T"Ratio, es decirnorte＝NUEVO TESTAMENTO（1/S）;

b —Par hidráulico (correspondiente al estándar original)K), la unidad es (metro）;

a—Constante del instrumento (correspondiente a la norma original)do), la unidad es (EM）。

byaEs un coeficiente que caracteriza el rendimiento del instrumento y está relacionado con factores como el tamaño y la forma de la campana, la holgura axial del eje giratorio, el arco y la suavidad del pasador y el casquillo del eyector, y la estanqueidad del hilo de contacto. Por lo tanto, la correspondencia de esta pieza debe verificarse y ajustarse estrictamente según los requisitos técnicos.

2Métodos de medición y cálculo de la velocidad del flujo.

Medir la velocidad del flujo de agua con un caudalímetro consiste en medir el número de revoluciones del vaso cuando este recibe el impacto del flujo en un tiempo predeterminado. El número de revoluciones del vaso se convierte en una señal de pulso eléctrico mediante el mecanismo de contacto del instrumento y se transmite al dispositivo de conteo en la superficie del agua a través de la línea de señal para su lectura.5El mecanismo de contacto conecta el circuito una vez y el dispositivo de conteo recibe una señal. El medidor cuenta el número de señales (multiplicado por5El número total de revoluciones de la campananorte”) y la duración de la medición de velocidad correspondiente “T", en base a esto, la velocidad del flujo de agua se puede calcular de acuerdo con la fórmula anterior.
