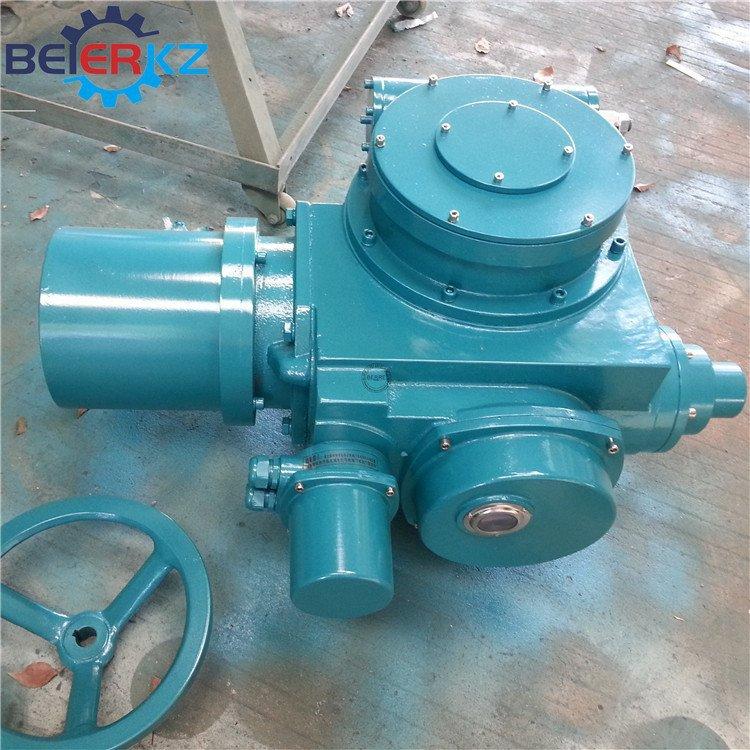

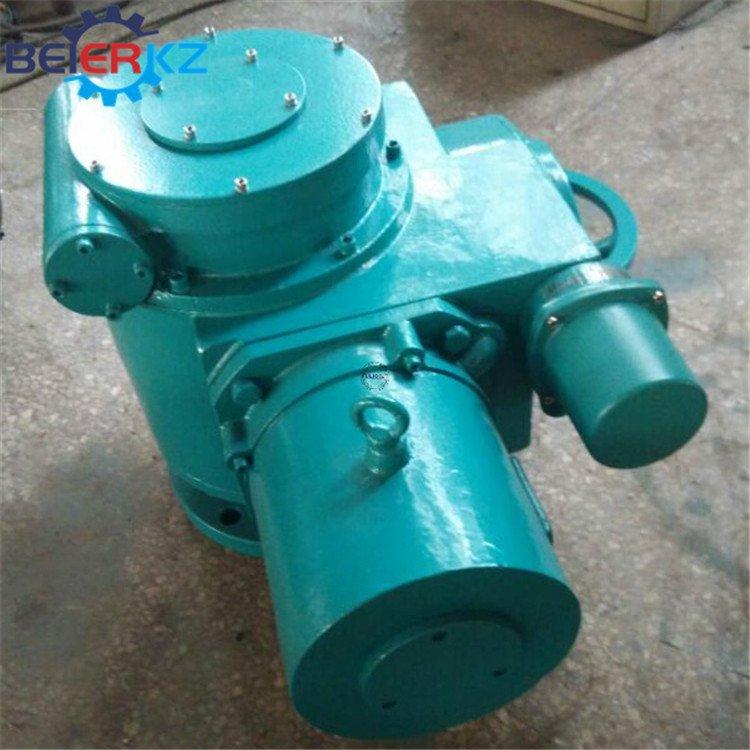

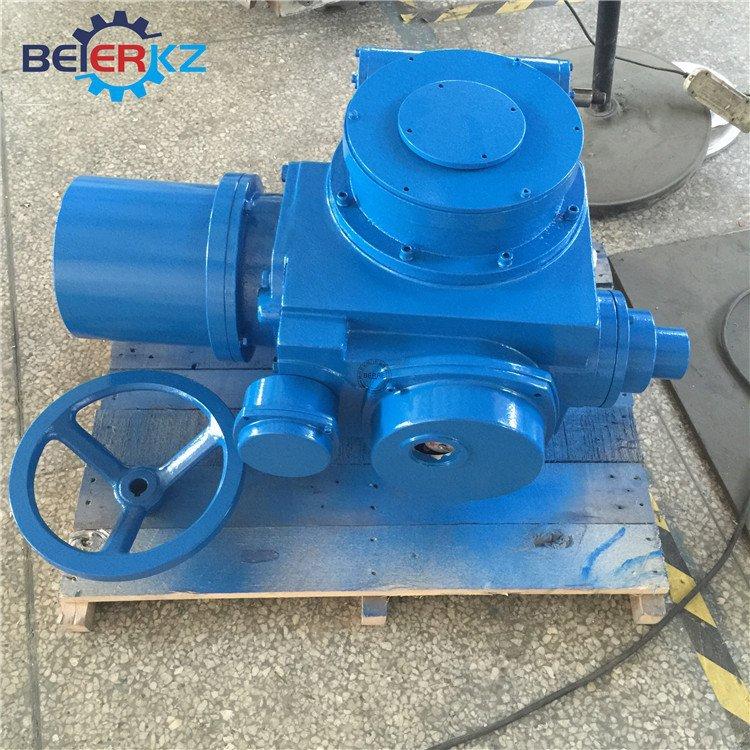

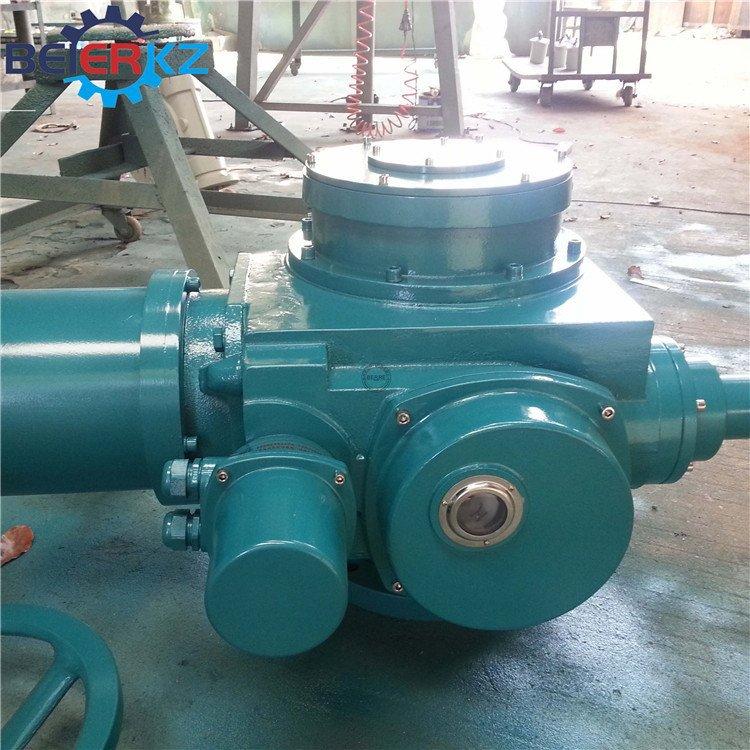

1. Z180-18W producto de dispositivo eléctrico de válvula descripción general:

El dispositivo eléctrico de válvula multivuelta es un dispositivo de accionamiento para la apertura, cierre o control regulador de la válvula. El dispositivo eléctrico de válvula Z180-18W es adecuado para válvulas de compuerta, válvulas de globo, válvulas de diafragma, válvulas de émbolo, válvulas de mariposa, compuertas o válvulas de mariposa de turbina y válvulas de bola. Par de salida 1800N.m, velocidad de salida 18r/min, tipo interruptor, voltaje de trabajo convencional es AC380V, el voltaje especial se puede personalizar.

1 Alimentación: convencional, trifásica 380 V (50 Hz)

Especial, trifásico 660V, 415V (50Hz, 60Hz);

Monofásico 220V, 110V (50Hz, 60Hz)

2 Entorno de trabajo:

2.1 Temperatura ambiente: -20+60 (pedido especial -40+80).

2.2 Humedad relativa: 95 (25 horas).

2.3 Tipo de protección: El tipo para exteriores se utiliza en lugares sin medios inflamables, explosivos y no corrosivos. Los productos a prueba de llama se dividen en dos tipos: d y dBT4. d es adecuado para frentes de trabajo no mineros en minas de carbón; dBT4 se utiliza en fábricas y es adecuado para mezclas de gases explosivos de grupos T1T4 de nivel A y B.

2.4 Grado de protección: IP55 (pedido especial IP65, IP67).

3 Horas de trabajo: Tiempo corto 10 minutos (pedido especial 30 minutos).

2. Parámetros técnicos del actuador eléctrico de válvula Z180-18W:

Especificación del modelo Par nominal (N, m) Empuje nominal (KN) Diámetro máximo del vástago (mm) Número máximo de vueltas (vueltas) Relación de velocidad manual Velocidad de salida (r/min) Potencia del motor (KW) Peso de referencia (Kg) Z5502028601::1120.1228 Z101004028601::11824360.250.3745 Z151501824360.370.5550 Z2020010040601::118240.370.5555 Z3030018240.550.7558 Z4545 0150481201::1(20::1)24361.11.5110Z6060024361.52.2120Z90900200601201::1(25::1)24362.23139Z1201200243634142Z18018003257015022.5::1182445.5250Z250250018245.57.5255Z3503500700

15020::118247.510330Z50050008018241015350

Nota 1: Se pueden proporcionar otras velocidades a petición del usuario: 12, 18, 24, 30, 36, 42, 48, 60 (r/min)

Nota 2: Cuando el producto proporciona un contador de cuatro capas, el número máximo de revoluciones es el número de revoluciones en la Tabla 1*10

4.2 Parámetros técnicos del motor ver Tabla 2

Potencia KW 0.12 0.25 0.37 0.55 0.75 1.11.5 2.23 45.57.5 10 15 Corriente A 0.57 1.03 1.38 2.22.6 244.12 5.25 7.98.87 12.05 15.62 0.52 6.6

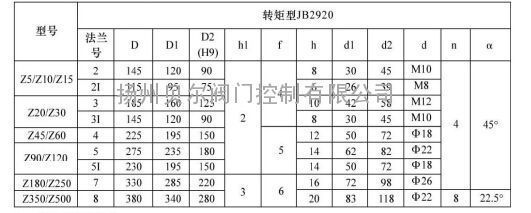

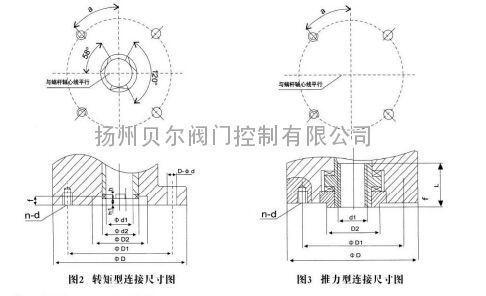

3. Dimensiones de conexión entre el dispositivo eléctrico de la válvula Z180-18W y la válvula:

Bell promete solemnemente: Todos los productos han sido sometidos a estrictas operaciones de control de calidad y pruebas de rendimiento antes de salir de fábrica, y están garantizados por un año bajo uso normal a partir de ahora. Sin embargo, los desastres fuera del control humano, los daños externos y el desmontaje no autorizado sin el consentimiento de la empresa no están cubiertos por la garantía.
