Parámetros técnicos

Configuración

1. Fuerza máxima de prueba: 10KN;

2. Rango de medición: 0N-10KN;

3. Precisión de la fuerza de prueba: mejor que ±1%

4. Resolución de desplazamiento: 0.001mm;

5. Precisión de medición de desplazamiento: mejor que ±1%;

6. Carrera de estiramiento: 800 mm

7. Carrera de compresión: 800 mm

8. Carrera de prueba: 800mm

9. Rango de control de velocidad de desplazamiento: 0.1～500mm/min

10. Precisión del control de velocidad de desplazamiento: mejor que ±1%;

11. Nivel de la máquina de prueba: mejor que el nivel 1

12. Proceso de prueba y medición, visualización, análisis y control

Todo completado por microcomputadora

13. Puede cumplir con los métodos de control de esfuerzo, deformación, desplazamiento, etc.

14. Después de que la muestra se daña, el travesaño móvil se detiene automáticamente

(o regresar automáticamente a la posición inicial)

15. Protección límite de dos niveles: control de programa y mecánico

16. Cuando la carga excede el valor nominal en un 3-5%, se detendrá automáticamente.

17. Tamaño de la máquina de prueba: 730*360*1750 mm

18. Apariencia: de acuerdo con los requisitos de GB/T2611

19. Completitud: Cumple con los requisitos estándar

20. Función de protección: La máquina de prueba tiene protección contra sobrecarga y límite

Función

21. Fuente de alimentación: 220V, 50Hz, 1500W

22. Peso: 260KG

1. Un bastidor principal de alta resistencia de 10 kN (estructura de marco de puerta, toda la máquina está totalmente rociada con plástico)
2. Un codificador fotoeléctrico de alta precisión
3. Un juego de sistema de control de velocidad AC servo de alta precisión y un juego de motor de control de velocidad AC servo
4. Dos juegos de husillos de bolas de alta precisión ABBA de Taiwán
5. Un conjunto de sistema de desaceleración síncrona de arco de alta precisión
6. Un sensor de radio de alta precisión de 10KN
7. Un juego de herramientas auxiliares de tensión, compresión y flexión para máquina de pruebas
8. Una computadora marca Lenovo
9. Una impresora de inyección de tinta a color HP
10. Un juego de tarjetas de control de prueba para máquinas de prueba
11. Un conjunto de software especial para máquina de pruebas MaxTest para entorno operativo WINDOWS98/2000/XP/2007, impresión multilingüe de datos de imagen técnica a color, cálculo automático, y puede ser completado fácilmente por una persona de forma independiente.


3.2El propósito principal:

Esta serie de máquinas de ensayo de tracción son adecuadas para caucho, plástico, textil, material impermeable, alambre, cable, cuerda de red, alambre metálico, varilla metálica,

Placas metálicas, herrajes, caucho y plásticos, calzado, cuero, ropa, textiles, aislantes, terminales y otros materiales metálicos, no metálicos y compuestos

La máquina puede probar diversas propiedades físicas como resistencia a la tracción, desgarro, pelado, compresión, flexión, cizalladura, plegado en tres puntos, etc.

Tiene las funciones de visualización digital de la fuerza de prueba, velocidad de prueba continuamente ajustable, apagado automático cuando la probeta se rompe, retención del valor pico, etc. Los resultados de la prueba cumplen totalmente con los

Los requisitos de las normas nacionales relevantes.

3.3 Funciones y características:

El diseño de la máquina de pruebas universal controlada por microcomputadora serie HDW integra la tecnología de control y el diseño de apariencia de equipos de prueba avanzados.

Es fácil de operar, libre de contaminación, de bajo ruido, de rendimiento estable y confiable, y tiene un rango de regulación de velocidad relativamente amplio. La máquina adopta un motor de regulación de velocidad escalonada por división de frecuencia de CA

El sistema de control de velocidad servo digital AC se utiliza como dispositivo de accionamiento, y el husillo de bolas de precisión se acciona después de ser decelerado por el sistema de deceleración de correa síncrona de arco y polea síncrona de arco.

El par de varillas se carga para completar varias pruebas de propiedades mecánicas de la muestra.

3.3.1. Características del equipo

3.3.1.1. Se utiliza un sistema de control de velocidad totalmente digital de alta precisión y un sistema de reducción de precisión para accionar el par de husillos de precisión para pruebas, a fin de lograr un amplio rango de ajuste de velocidad de prueba, bajo ruido y un funcionamiento suave durante el proceso de prueba.

3.3.1.2. Se puede utilizar una estructura de pasador cruzado de junta universal. Por un lado, es conveniente para la sujeción de la muestra y garantiza la concentricidad de la prueba. Por otro lado, puede eliminar eficazmente la influencia de las muestras irregulares en el sensor.
3.3.1.3、Sistema operativo Windows, interfaz de operación humanizada, puede mostrar la interfaz de selección del método de prueba, la interfaz de selección de parámetros de prueba, la interfaz de operación de prueba y visualización de resultados y la interfaz de visualización de curvas, y puede mostrar varias curvas de parámetros en tiempo real, lo cual es conveniente para el análisis de datos de prueba y el monitoreo del proceso.
3.3.1.4. El travesaño se puede ajustar para moverse hacia arriba y hacia abajo rápidamente cuando la muestra está sujeta, y tiene dispositivos de protección para sobrecorriente, sobrevoltaje, sobrecarga, etc.
3.3.1.5. Equipado con una impresora, el proceso de prueba puede controlarse directamente y los datos pueden almacenarse e imprimirse.

3.3.2 Características del Software

3.3.2.1、Función modular estándar de prueba: Proporcionar a los usuarios la capacidad de configurar las pruebas requeridas para sus aplicacionesLa configuración estándar cubre normas y especificaciones de prueba GB, ASTM, DIN, JIS, BS, etc.

3.3.2.2. Datos de producto de prueba: Proporcionar a los usuarios la capacidad de establecer todos los datos de producto de prueba. Una vez ingresados, los datos pueden reutilizarse permanentemente. Los usuarios también pueden agregar y modificar fórmulas para mejorar la consistencia de los datos de prueba.
3.3.2.3. Edición de informes dual: Totalmente abierto a los usuarios para editar informes, permitiendo a los probadores elegir su formato de informe favorito (el programa de prueba ha añadido una función de edición de informes EXCEL incorporada para expandir el anterior formato de informe profesional único).
3.3.2.4. La longitud, las unidades de fuerza y los dígitos de visualización son dinámicamente intercambiables. Las unidades de fuerza son T, Kg, N, KN, 5, lb, y las unidades de deformación son mm, cm, pulgada.
3.3.2.5. Auto Scale puede optimizar automáticamente la escala de los gráficos y mostrarlos a una escala apropiada, y puede cambiar dinámicamente entre gráficos en tiempo real durante la prueba. Tiene gráficos de carga-desplazamiento, carga-tiempo, desplazamiento-tiempo, carga-extensión esfuerzo-deformación y comparación de múltiples curvas.
3.3.2.6. Los resultados de la prueba se pueden generar en forma de datos WORD o EXCEL.

3.3.2.7. La prueba puede archivarse automáticamente o archivarse manualmente después de la prueba. Después de la prueba, se pueden calcular automáticamente la fuerza máxima, el límite elástico superior e inferior, el método del bucle de histéresis, el método de aproximación escalonada, la resistencia a la extensión no proporcional, la resistencia a la tracción, la resistencia a la compresión, la resistencia a la elongación en cualquier punto y la elongación en cualquier punto bajo carga.

Módulo elástico, elongación, valor máximo, valor mínimo, valor promedio del intervalo de pelado, energía neta, energía de retorno, energía total, módulo de flexión, fractura

Desplazamiento de punto x% carga, carga de punto de ruptura X% desplazamiento, etc.
3.3.2.8. Copia de seguridad de datos: Los datos de prueba se pueden guardar en cualquier partición del disco duro.
3.3.2.9. El software tiene la función de mostrar datos de prueba históricos.

3.3.2.10. Elementos de prueba comunes: (valores de visualización comunes y valores calculados)
●Esfuerzo de tracción ●Resistencia a la tracción
●Resistencia al desgarro ●Alargamiento por desgarro
●Tensión de tracción constante ●Alargamiento constante
●Valor de estrés constante ●Resistencia al desgarro
●Valor de fuerza en cualquier punto ●Elongación en cualquier punto
●Fuerza de extracción ●Fuerza de adhesión y cálculo del valor máximo
●Prueba de presión ●Prueba de fuerza cortante fuerza de despegue
●Prueba de flexión ●Prueba de fuerza de extracción y fuerza de punción

3.3.2.11 Ítems de prueba especiales:

A. El coeficiente elástico, también conocido como módulo de Young, se define como la relación del componente de esfuerzo normal a la deformación normal en la misma fase. Es un coeficiente para medir la rigidez de un material. Cuanto mayor sea su valor, más fuerte será el material.
B. Límite proporcional: La carga y la elongación pueden mantener una relación proporcional dentro de un cierto rango, y el esfuerzo máximo es el límite proporcional.
C. Límite elástico: el esfuerzo máximo que un material puede soportar sin deformación permanente.
D. Deformación elástica: Después de que se retira la carga, la deformación del material desaparece por completo.
E. Deformación permanente: Después de retirar la carga, el material aún conserva la deformación.
F. Punto de fluencia: Cuando el material se estira, la deformación aumenta rápidamente mientras el esfuerzo permanece sin cambios. Este punto es el punto de fluencia. El punto de fluencia se divide en puntos de fluencia superior e inferior.

Fluencia: Cuando la carga excede el límite proporcional y ya no es proporcional al alargamiento, la carga caerá repentinamente, y luego

Después de un período de tiempo, fluctúa arriba y abajo y la elongación cambia mucho. Este fenómeno se llama fluencia.
G. Límite de fluencia: El cociente obtenido al dividir la carga a la que la elongación permanente alcanza un cierto valor especificado durante la tensión por el área transversal original de la porción paralela.
H. Valor K del resorte: la relación del componente de fuerza en fase con la deformación a la deformación.
I. Elasticidad efectiva y pérdida por histéresis:
En una máquina de ensayo de tracción, cuando la muestra se estira hasta una cierta elongación o una carga especificada a una cierta velocidad, se mide el porcentaje del trabajo recuperado cuando la muestra se contrae y el trabajo consumido cuando se estira, que es la elasticidad efectiva; se mide el porcentaje del trabajo perdido cuando la muestra se estira o se contrae.

El porcentaje de energía consumida en la elongación es la pérdida por histéresis.

3.4 La interfaz del sistema de control es la siguiente:

● La interfaz de operación de prueba se muestra en la Figura 1 y la Figura 2:

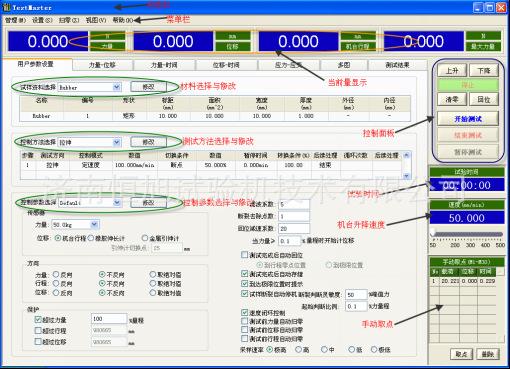

figura 1

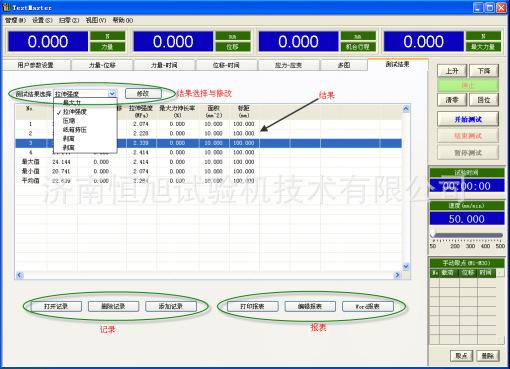

figura 2

El software incluye barra de título, barra de menú, barra de visualización de cantidad actual, panel de control, visualización del tiempo de prueba, velocidad de elevación de la máquina, manual

punto, selección y modificación de materiales, selección y modificación del método de prueba, selección y modificación de parámetros de control, selección y modificación de resultados, tabla de visualización de resultados

Cuadrícula, operación de historial, operación de informe y visualización de curva fuerza-desplazamiento, etc.

Barra de título: nombre del software, versión y otra información

Barra de menú: gestión de software y operaciones de función, etc.

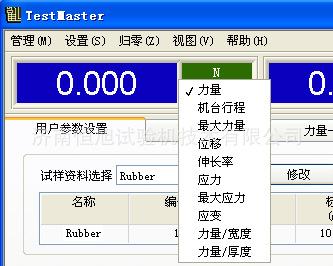

Barra de visualización de cantidad actual: muestra el valor actual de fuerza, desplazamiento, etc. Puede seleccionar el elemento a mostrar a través de la lista desplegable, como se muestra en la Figura 3

imagen 3

Panel de control: controla la máquina para subir, bajar y realizar pruebas, etc.

Velocidad de elevación de la máquina: ajuste la velocidad de subida y bajada de la máquina

Selección manual de puntos: Seleccionar manualmente puntos característicos en la curva.

Selección y modificación de materiales

Selección y modificación del método de prueba

Selección y modificación de parámetros de control

Selección y modificación de resultados

Tabla de visualización de resultados

Operación de registro histórico: Abrir un registro significa abrir un registro de prueba histórico. Solo puede abrir un registro como máximo. Si lo abre de nuevo, sobrescribirá el registro anterior.

Sobrescribir el último registro abierto; Eliminar registro significa eliminar uno o más registros seleccionados; Agregar registro significa abrir un nuevo registro basado en el último registro abierto.

o registros múltiples.

Operación de informe: Imprimir informe significa enviar el informe a la impresora para imprimirlo; Editar informe significa abrir el informe para editarlo; Informe de Word significa

Generar un informe en formato Word según la plantilla de informe de Word

Pantalla de curva fuerza-desplazamiento: Muestra la curva de prueba.

3.5 Servicio de calidad postventa:

El equipo se considera entregado oficialmente después de que la parte solicitante lo haya aceptado formalmente. El período de garantía de tres años para el equipo es de un año a partir de la fecha de entrega formal. Durante el período de garantía de tres años,

El proveedor proporcionará servicios de reparación gratuitos para cualquier falla del equipo y reemplazará oportunamente cualquier pieza que haya sido dañada por factores no humanos.

Si el equipo falla durante el uso, el proveedor brindará un servicio oportuno a la parte solicitante y la asistirá activamente para completar la tarea de mantenimiento.
