Amperímetro de pinza de calibre ultra grande ETCR7100A
El amperímetro de pinza de calibre ultragrande ETCR7100A está especialmente diseñado y fabricado para medir corriente alterna (CA). Incorpora tecnología CT y tecnología de integración digital. Tiene un diámetro ultragrande (108 mm × 148 mm): admite cables de 108 mm de diámetro o cables de tierra planos de acero de 160 mm × 4 mm. Es totalmente automático y cuenta con una pantalla LCD intuitiva y práctica. Se utiliza ampliamente en energía, comunicaciones, meteorología, ferrocarriles, yacimientos petrolíferos, construcción, medición, centros de investigación científica y docencia, empresas industriales y mineras, entre otros sectores.
El amperímetro de pinza de calibre ultragrande ETCR710A utiliza una aleación especial para su núcleo de pinza y tecnología de blindaje magnético, que minimiza la influencia de los campos magnéticos externos, garantizando alta precisión, estabilidad y fiabilidad para mediciones ininterrumpidas durante todo el año. El medidor cuenta con una interfaz RS232 y capacidad para almacenar 99 conjuntos de datos. Los datos almacenados se pueden cargar al ordenador mediante el software del sistema, lo que facilita la lectura, el almacenamiento y la impresión de datos históricos. El medidor también cuenta con retroiluminación y funciones de retención de datos, lo que lo convierte en una herramienta esencial para las pruebas de seguridad eléctrica.
Categoría del modelo del amperímetro de pinza ETCR:
|
modelo |
nombre |
Rango |
resolución |
Tamaño de la mandíbula |
|
ETCR7000 |
Medidor de corriente de fuga con pinza de gran calibre |
CA 0,00 mA ～ 1200 A; 0,00 V ～ 600 V |
0,01 mA |
80×80 mm |
|
ETCR7000A |
Medidor de corriente de fuga con pinza de gran calibre |
CA 0,00 mA ～ 2000 A; 0,00 V ～ 600 V |
0,01 mA |
|
|
ETCR7000B |
Amperímetro de pinza de gran diámetro |
CA 0,0 A ～ 2500 A; 0,00 V ～ 600 V |
0,1 A |
|
|
ETCR7100 |
Medidor de corriente de fuga con pinza de diámetro ultra grande |
CA 0,0 mA ～ 3200 A |
0,1 mA |
108×148 mm |
|
ETCR7100A |
Amperímetro de pinza de gran diámetro |
CA 0,0 A ～ 4000 A |
0,1 A |
|
|
ETCR7100D |
Amperímetro de CA y CC de tipo pinza ultragrande |
CA 0,0 A ～ 1000 A; CC 0,0 A ～ 2000 A |
0,1 A |
|
Función |
Prueba de alta corriente |
|
fuente de alimentación |
6 V CC (pilas secas alcalinas LR6×4, uso continuo 12 horas) |
|
Rango actual |
CA 0,0 A ～ 4000 A |
|
Máxima resolución |
CA 0,1 A |
|
precisión de la medición(23℃±3℃, por debajo del 70 % de humedad relativa, el cable está en el centro de las mordazas) |
CA 0,0 A ～ 499 A ±2 % ± 5 dígitos |
|
CA 500 A ~ 999 A ±3 % ± 5 dígitos |
|
|
CA 1000 A ～ 2999 A ±4 % ± 5 dígitos |
|
|
CA 3000 A ～ 4000 A ±5 % ± 5 dígitos |
|
|
Calidad del instrumento |
Instrumento: 1,5 kg (incluida la batería) |
|
Tamaño del instrumento |
Largo 350 mm × Ancho 180 mm × Grosor 55 mm |
|
Tamaño de la mandíbula |
108 mm × 148 mm (puede sujetar un conductor de φ108 mm o un cable de tierra de acero plano de 160 mm × 4 mm) |
|
modo de visualización |
Pantalla digital LCD de 4 dígitos, longitud y ancho 47 mm × 28,5 mm |
|
Frecuencia de muestreo |
Aproximadamente 2 veces por segundo |
|
método de prueba |
TC de pinza, modo integral |
|
frecuencia |
Reconocimiento automático de 50 Hz, 60 Hz |
|
Interfaz de comunicación |
Con la interfaz RS232, los datos almacenados se pueden cargar a la computadora, lo que resulta conveniente para guardar y analizar datos. |
|
Línea de comunicación |
Cable de comunicación RS232 de 1,8 metros de longitud |
|
iluminar desde el fondo |
tener |
|
almacenamiento de datos |
99 grupos, pantalla parpadeante "LLENOEl símbolo "indica que el almacenamiento está lleno" |
|
Retención de datos |
Función de retención de datos:SOSTENER"Visualización de símbolos |
|
pantalla de desbordamiento |
Función de desbordamiento por sobrerango:OL"Visualización de símbolos |
|
Apagado automático |
Después de aproximadamente 5 minutos de encendido, el medidor se apaga automáticamente para reducir el consumo de batería. |
|
voltaje de la batería |
Cuando el voltaje de la batería cae a aproximadamente 5,2 V, se mostrará el símbolo de voltaje de batería bajo para recordarle que debe reemplazar la batería. |
|
Ubicación del cable |
El conductor bajo prueba está en el centro de las mordazas. |
|
Voltaje de línea |
Prueba de línea de CA 600 V o inferior |
|
Temperatura y humedad de trabajo |
-10℃～40℃; por debajo del 80 % de humedad relativa |
|
Temperatura y humedad de almacenamiento |
-10℃～60℃; por debajo del 70 % de humedad relativa |
|
Rigidez dieléctrica |
CA 3700 kV/rms (entre el núcleo y la carcasa) |
|
Adecuado para normativas de seguridad. |
IEC1010-1, IEC1010-2-032, Grado de contaminación 2, CAT III (600 V) |
|
Cambio de marcha |
Conmutación completamente automática |
|

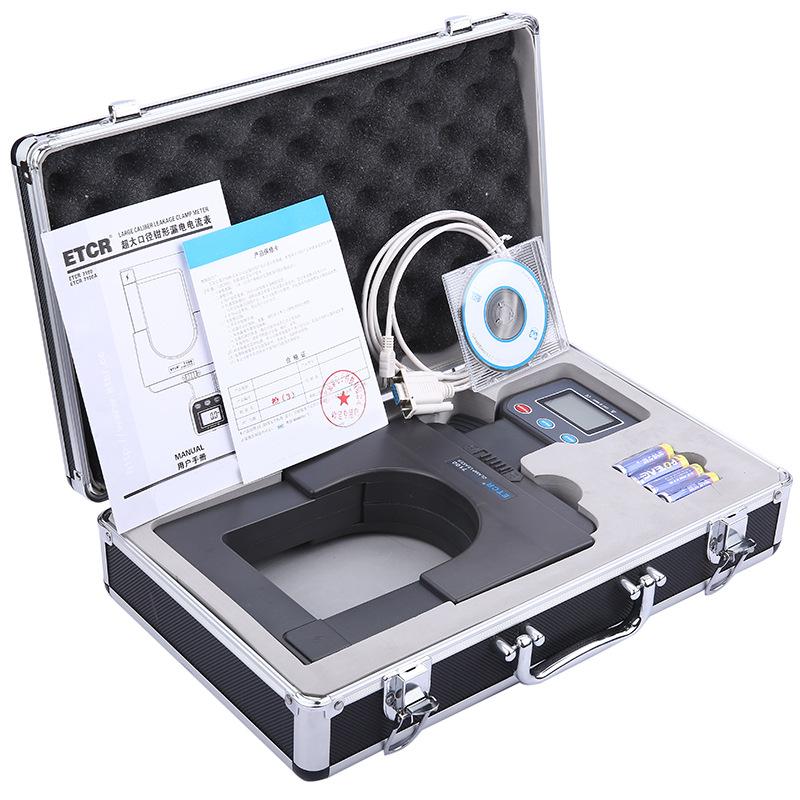

Accesorios suministrados |
Pinza amperimétrica: 1 pieza; Línea de comunicación dedicada RS232: 1 pieza; CD de software: 1 pieza; Batería LR6: 4 piezas; Caja de instrumentos: 1 pieza |

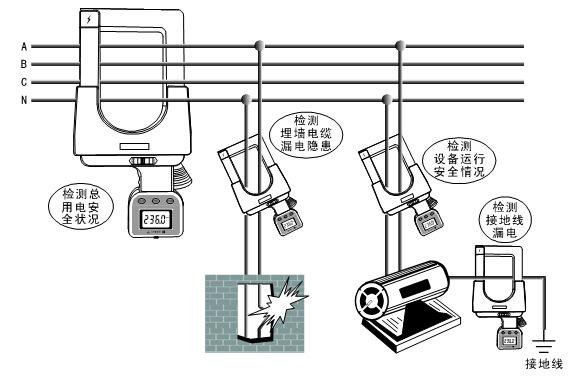

Aplicación de campo
