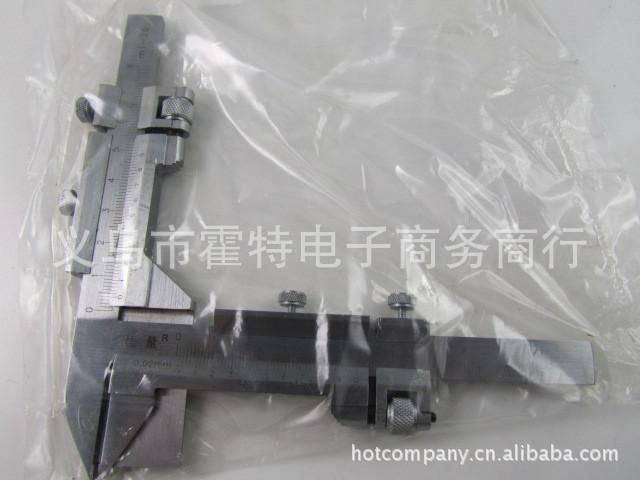

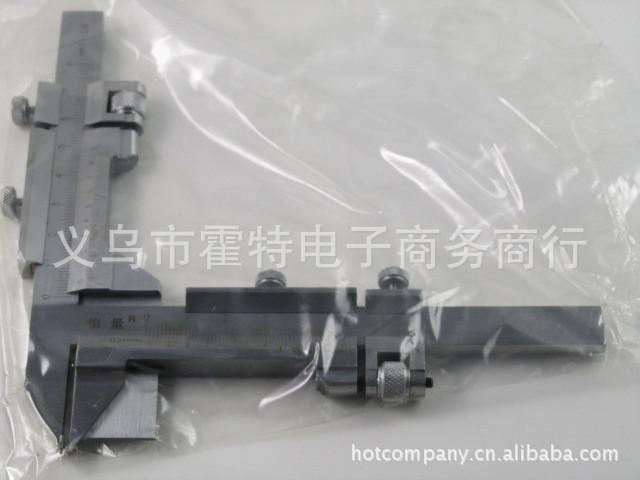

Calibrador Vernier para Espesor de Dientes M1-26X0.02MM

Instrucciones:

• El calibrador de espesor de diente utiliza el círculo superior del diente como referencia de medición para medir el espesor cordal del diente.

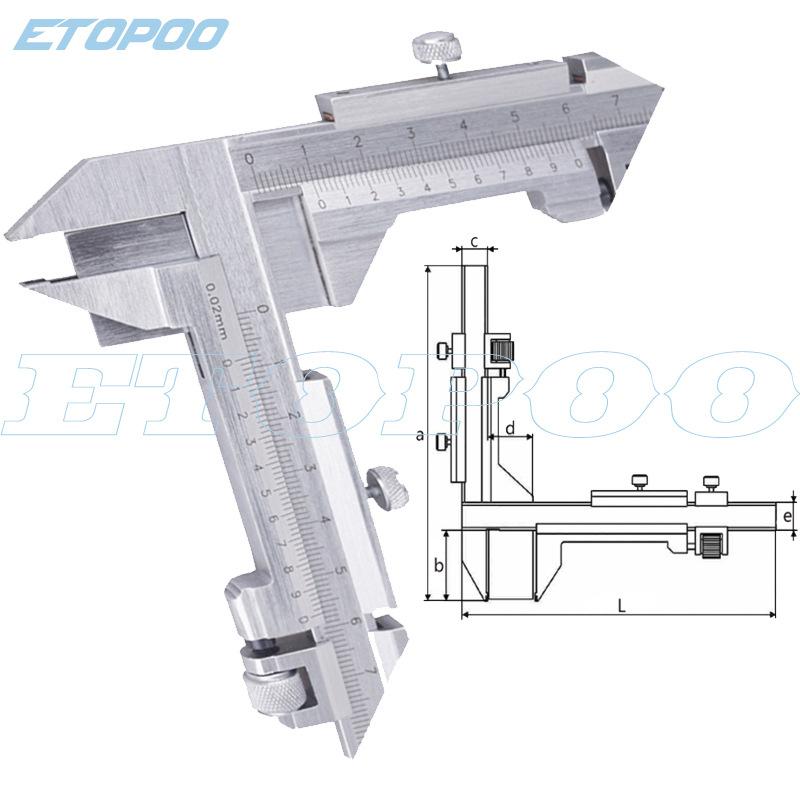

  El calibrador de espesor de diente tiene dos escalas vernier móviles que son perpendiculares entre sí. Una tiene dos mordazas de medición, una para medir el espesor de diente cordal; la otra es para "predeterminar" la altura de diente cordal.
  De acuerdo con los parámetros del engranaje, se calculan la altura de diente cordal y el espesor de diente cordal. La escala vernier para la altura de diente cordal se ajusta al tamaño correcto y se bloquea, el extremo fijo para medir la altura de diente cordal se coloca contra la parte superior del diente, y las dos mordazas para medir el espesor de diente cordal se colocan en contacto con los dos perfiles de diente en los lados opuestos para medir el espesor de diente cordal.
