Makrolon® 3107

policarbonato
Bayer MaterialScience - Policarbonatos

Descripción del Producto
MVR (300 °C/1.2 kg) 6.0 cm3/10 min; Propósito general; Alta viscosidad; Estabilizado UV; Fácil desmoldeo; Moldeo por inyección - Temperatura de fusión 280 -
320 °C; Disponible en colores transparentes, translúcidos y opacos
en general
Estado del material • Disponible comercialmente: Actualmente disponible
Datos 1
• Ficha técnica (chino tradicional)
• Ficha técnica (en chino)
• Ficha técnica (en inglés)
• Ficha técnica (en alemán)
Tarjeta Amarilla UL 2 • E41613-233143
Buscar tarjetas amarillas UL • Bayer MaterialScience - Policarbonatos
• Makrolon®
Disponibilidad • América del Norte
• África y Oriente Medio
• América Latina
• Europa • Asia Pacífico
Aditivos • Estabilizadores UV
Características • Propósito general • Buenas propiedades de desmoldeo • Viscosidad, alta
Usos:
Cumplimiento de RoHS • Cumplimiento de RoHS
Apariencia • Translúcido
• Opaco
• Colores disponibles
• Claro/Transparente

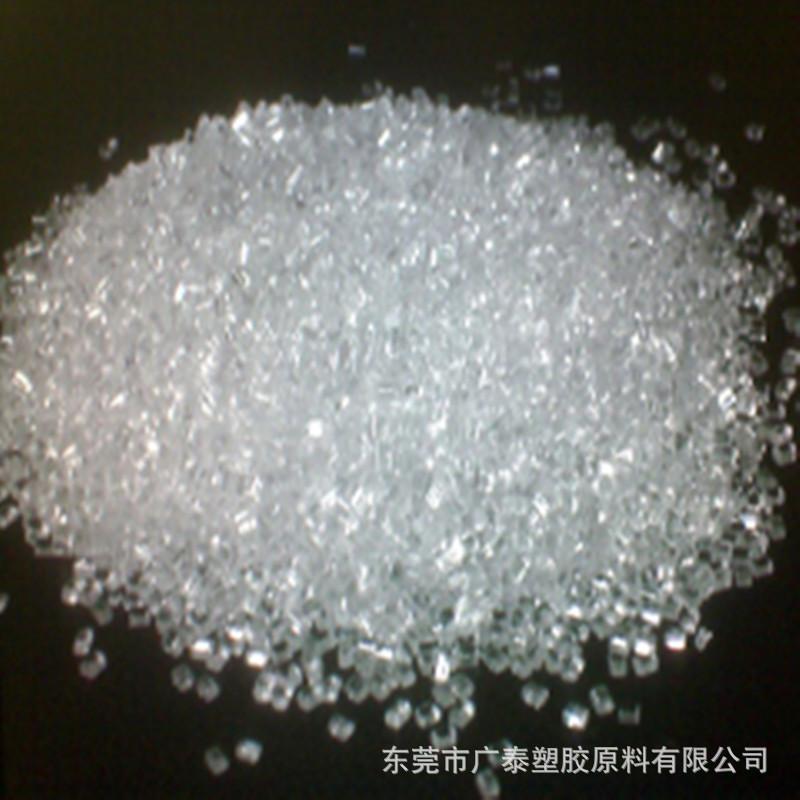

Forma • Partículas
Método de procesamiento: Moldeo por inyección
Datos multipunto • Volumen Específico vs Temperatura (ISO 11403-2)
Propiedades físicas Clasificaciones Unidades Métodos de prueba
Densidad 1,20 g/cm3 ISO 1183
Densidad aparente4 0,66 g/cm3 ISO 60
Índice de fluidez (MFR) (300 °C/1,2 kg) 6,5 g/10 min ISO 1133
Índice de volumen de fusión (MVR) (300 °C/1,2 kg) 6,00 cm3/10 min ISO 1133
Contracción
Dirección transversal del flujo 0,60 a 0,80 % ISO 2577
Dirección de flujo 0,60 a 0,80 % ISO 2577
Dirección de flujo transversal: 2,00 mm 5 0,75 % ISO 294-4
Dirección de flujo: 2,00 mm 5 0,70 % ISO 294-4
Absorción de agua ISO 62
Saturada, 23°C 0,30 %
Equilibrio, 23°C, 50% HR 0,12 %
Propiedades mecánicas Calificaciones Unidades Métodos de prueba
Módulo de tracción (23 °C) 2400 MPa ISO 527-2/1
Tensión de tracción ISO 527-2/50
Rendimiento, 23°C 66,0 MPa
Rotura, 23°C 70,0 MPa
Deformación por tracción ISO 527-2/50
Rendimiento, 23°C 6,1 %
Descanso, 23°C 120 %
Deformación nominal por tracción a la rotura (23 °C) > 50 % ISO 527-2/50
Módulo de fluencia por tracción ISO 899-1
1 hora 2200 MPa
1000 horas 1900 MPa
Módulo de flexión6 (23 °C) 2400 MPa ISO 178

Propiedades mecánicas Calificaciones Unidades Métodos de prueba
Esfuerzo de flexión 6 ISO 178
3.5% deformación, 23°C 74.0 MPa
23°C 98.0 MPa
Deformación por flexión a resistencia a la flexión 7 (23 °C) 7,0 % ISO 178
Método de prueba unitario de clasificación de películas
Tasa de transmisión de vapor de agua (23 °C, 85 % HR, 100 μm) 15 g/m2/24 h ISO 15106-1
Permeabilidad al oxígeno ISO 2556
23 °C, 25,4 μm 2800 cm3/m2/bar/24 h
23 °C, 100,0 μm 650 cm3/m2/bar/24 h
Permeabilidad al dióxido de carbono ISO 2556
23 °C, 25,4 μm 16900 cm3/m2/bar/24 h
23 °C, 100,0 μm 3800 cm3/m2/bar/24 h
Permeabilidad al nitrógeno ISO 2556
23 °C, 25,4 μm 510 cm3/m2/bar/24 h
23 °C, 100,0 μm 120 cm3/m2/bar/24 h
Método de prueba unitario de clasificación de impacto
Resistencia al impacto con entalla Charpy 8 ISO 179/1eA
-30°C, rotura completa 14 kJ/m2
23°C, fractura local 80 kJ/m2
Resistencia al impacto sin entalla Charpy ISO 179/1eU
-60°C sin rotura
-30°C Sin roturas
23°C Sin roturas
Resistencia al impacto con entalla Izod 9 ISO 180/A
-30°C, rotura completa 12 kJ/m2
23°C, fractura local 90 kJ/m2
Energía de impacto instrumentada multiaxial ISO 6603-2
-30°C 70,0 J
23°C 60,0 J
Pico de fuerza de impacto instrumentado multiaxial ISO 6603-2
-30°C 6500 N
23°C 5600 N
Método de prueba de unidad de clasificación de dureza
Dureza por presión de bola 116 MPa ISO 2039-1
Métodos de prueba de unidades de clasificación térmica
Temperatura de distorsión por calor
0.45 MPa, sin recocer 137 °C ISO 75-2/B
1,8 MPa, sin recocer 125 °C ISO 75-2/A
Temperatura de transición vítrea10 145 °C ISO 11357-2
Temperatura de ablandamiento de Vicat
-- 144 °C ISO 306/B50
-- 147 °C ISO 306/B120
Prueba de Presión de Bola (137°C) Aprobado IEC 60695-10-2
Coeficiente de expansión térmica lineal ISO 11359-2
Caudal: 23 a 55°C 6,5E-5 cm/cm/°C
Horizontal: 23 a 55°C 6,5E-5 cm/cm/°C
Conductividad térmica11 (23 °C) 0,20 W/m/K ISO 8302
RTI Elec (1,50 mm) 125 °C UL 746
RTI Imp (1,50 mm) 115 °C UL 746
RTI (1,50 mm) 125 °C UL 746

Métodos de prueba de unidades de clasificación de rendimiento eléctrico
Resistividad superficial 1,0E+16 ohmios IEC 60093
Resistividad volumétrica (23 °C) 1,0E+16 ohmios·cm IEC 60093
Rigidez dieléctrica (23 °C, 1,00 mm) 34 kV/mm IEC 60243-1
Permitividad relativa IEC 60250
23 °C, 100 Hz 3,10
23°C, 1 MHz 3,00
Factor de disipación IEC 60250
23 °C, 100 Hz 5.0E-4
23 °C, 1 MHz 9,5E-3
Índice de seguimiento IEC 60112
Solución A 250 V
Solución B 125 V
Método de prueba de unidad de clasificación de inflamabilidad
Clasificación UL de retardante de llama UL 94
1,50 mm HB
0,750 mm V-2
Índice de inflamabilidad del hilo incandescente IEC 60695-2-12
0,750 mm 875 °C
1,50 mm 875 °C
3,00 mm 960 °C
Temperatura de ignición del filamento caliente IEC 60695-2-13
0,750 mm 875 °C
1,50 mm 875 °C
3,00 mm 900 °C
Índice límite de oxígeno 12 27 % ISO 4589-2
Aplicación de llama de quemador pequeño 13 DIN 53438-1, -3
2,00 mm K1, F1
Velocidad de combustión 14 (<1,00 mm) Cumple con la norma ISO 3795
Temperatura de ignición instantánea 480 °C ASTM D1929
Prueba de hilo incandescente EDF HN60 E.02
1,50 mm 850 °C
3,00 mm 850 °C
Prueba de llama de aguja IEC 60695-11-5
Método F : 1.50 mm 1.0 min
Método F: 2,00 mm 2,0 min
Método F: 3,00 mm 2,0 min
Método K: 2,00 mm 0,1 min
Método K: 3,00 mm 0,2 min
Temperatura de autoignición 550 °C ASTM D1929
Métodos de prueba de unidades de clasificación de rendimiento óptico
Índice de refracción 15 1,586 ISO 489
Transmitancia ISO 13468-2
1000 μm 89,0 %
2000 μm 89,0 %
3000 μm 88,0 %
4000 μm 87,0 %
Turbidez (3000 μm) < 0,80 % ISO 14782
Método de prueba de la unidad de calificación de información complementaria
Corrosión electrolítica A1 IEC 60426
Nombre corto ISO PC,MLR,(,,)-09-9 ISO 7391
Unidades de clasificación de inyección
Temperatura de procesamiento (fusión) 280 a 320 °C

La empresa Guangtai Plastic Raw Materials ha estado suministrando PC (policarbonato) durante mucho tiempo.plásticomateria prima;

Teijin de Japón: L-1250Y, L-1225Y, LV-2225Y, L-1225Z, LV-2225Z, L-1250Z, L-1225L, LS-2250, LN-1250G, LN-2250Y, L-1250VX, L-1250ZW, LD-1000RM, MN3600, 9920, B7110R, G-3110G, G-3115P, G-3120H, G-3120PH, G-3130R, G-3410, G-3420R, G-3430R, G-3430H
Bayer: 2805, 2807, 2858, 2865, 2605, 2405, 2407, 2458, 6555, 6557, 6485, 3103, 3105, 3107, 3208, 9415, 8035, KU1-9361, RX1805, TP0284, DP1-1896, APEC1745, APEC1795, APEC1800,

Instrucciones de envío por lotes:
1. Venta al por mayor: pedido mínimo de 25/KG, pedidos múltiples con descuentos, se pueden combinar varias variedades.
2. Flete: La cotización anterior no incluye el flete,
3. Transporte: apoyo logístico, envío exprés y entrega.
4. Pago: Se admiten efectivo y transferencia bancaria.
5. Nota: Cualquier asunto no contemplado aquí podrá ser discutido vía telefónica.
