El texto en las imágenes se puede traducir
Materia prima plástica de nailon PA6 Alemania BASF B3EG3 más fibra 15% estabilidad térmica alto impacto
Precio por pieza incluyendo entrega a México
Variaciones
Standard material
Especificaciones del producto
Origen
Germany
Nombre
PA6
Fabricante (origen)
BASF, Germany
Marca
B3EG3, BASF, Germany
Nivel de procesamiento
Injection Grade
Nivel de característica
Enhancement level, Thermal stability
Nivel de uso
Fiber
método de venta
Brand distribution
Tipo
Standard material
Temperatura de distorsión por calor
215
Densidad
1.23
Método de embalaje
Bagged
Número de lote
B3EG3
reforzado con fibra de vidrio
15%
retardante de llama
HB
Tasa de absorción de humedad
2.3
Modelo
B3EG3
Origen
Germany
Nombre
PA6
Fabricante (origen)
BASF, Germany
Marca
B3EG3, BASF, Germany
Nivel de procesamiento
Injection Grade
Nivel de característica
Enhancement level, Thermal stability
Nivel de uso
Fiber
método de venta
Brand distribution
Tipo
Standard material
Temperatura de distorsión por calor
215
Densidad
1.23
Método de embalaje
Bagged
Número de lote
B3EG3
reforzado con fibra de vidrio
15%
retardante de llama
HB
Tasa de absorción de humedad
2.3
Modelo
B3EG3
Origen
Germany
Nombre
PA6
Fabricante (origen)
BASF, Germany
Marca
B3EG3, BASF, Germany
Nivel de procesamiento
Injection Grade
Nivel de característica
Enhancement level, Thermal stability
Nivel de uso
Fiber
método de venta
Brand distribution
Tipo
Standard material
Temperatura de distorsión por calor
215
Densidad
1.23
Método de embalaje
Bagged
Número de lote
B3EG3
reforzado con fibra de vidrio
15%
retardante de llama
HB
Tasa de absorción de humedad
2.3
Modelo
B3EG3

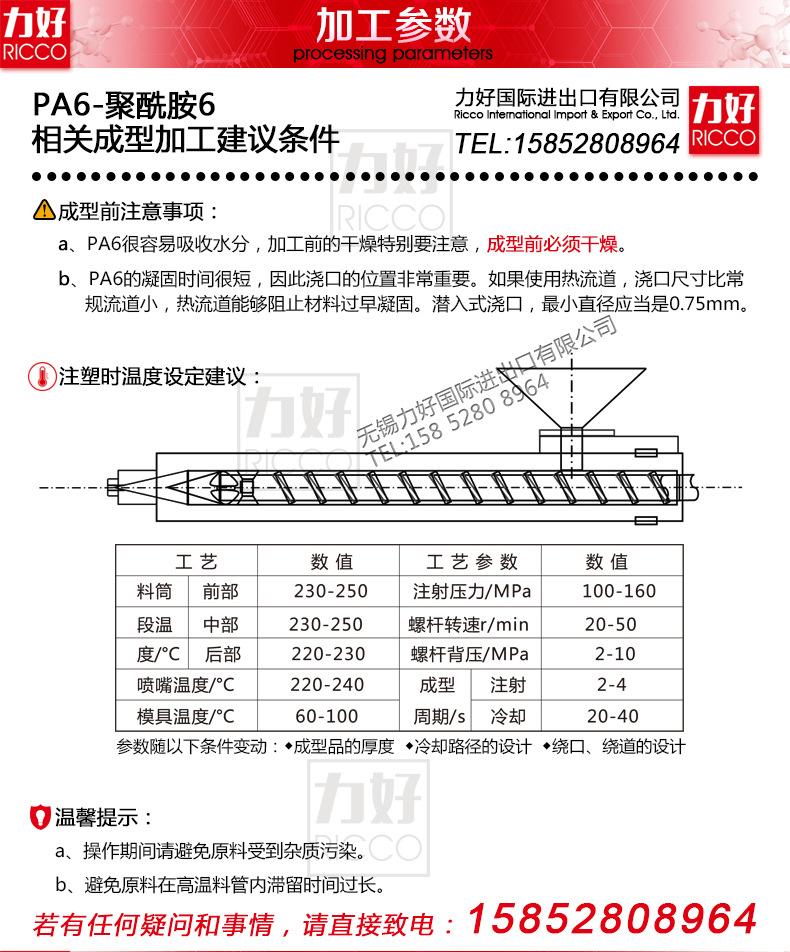

Detalles del producto
El texto en las imágenes se puede traducir

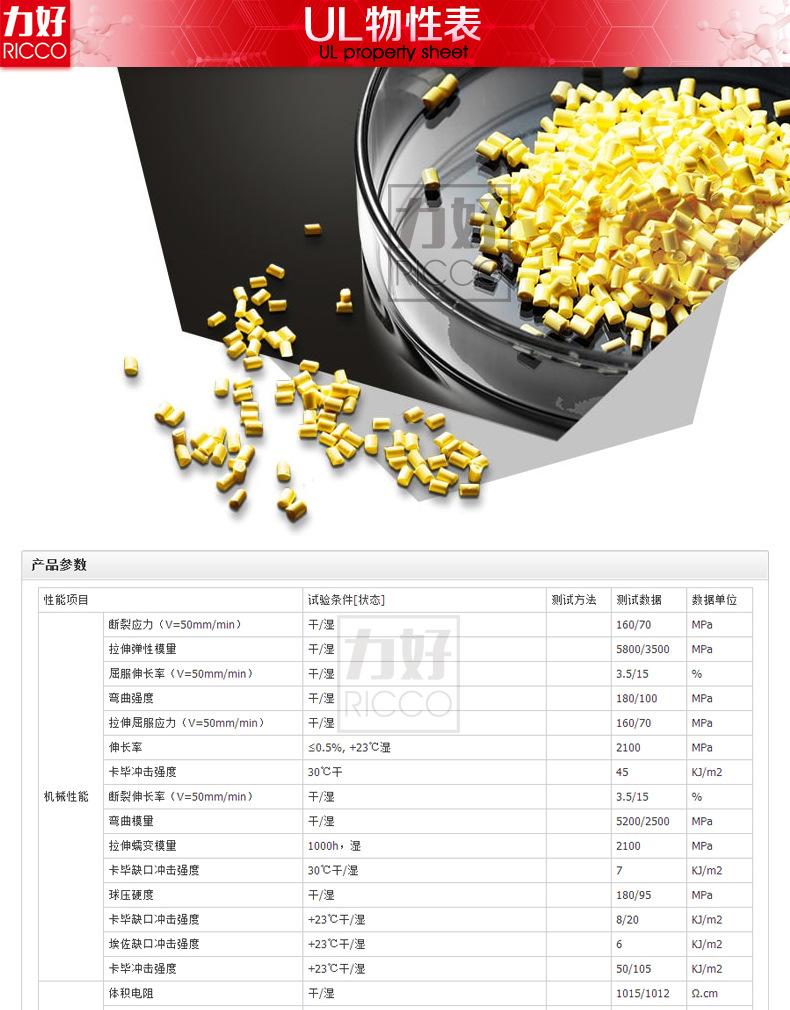

Parámetros del producto
| Proyecto de performance | Condiciones de prueba [estado] | Métodos de prueba | Datos de prueba | unidad de datos | |
| Comportamiento mecánico | Esfuerzo de rotura (V=50 mm/min) | Seco/Húmedo | 160/70 | MPa | |
| Módulo de tracción | Seco/Húmedo | 5800/3500 | MPa | ||
| Alargamiento de fluencia (V=50 mm/min) | Seco/Húmedo | 3.5/15 | % | ||
| Resistencia a la flexión | Seco/Húmedo | 180/100 | MPa | ||
| Límite elástico de tracción (V=50 mm/min) | Seco/Húmedo | 160/70 | MPa | ||
| Alargamiento | ≤0.5%, +23℃humedad | 2100 | MPa | ||
| Resistencia al impacto de Cappy | 30℃ seco | 45 | KJ/m | ||
| Alargamiento de rotura (V=50 mm/min) | Seco/Húmedo | 3.5/15 | % | ||
| Módulo de flexión | Seco/Húmedo | 5200/2500 | MPa | ||
| Módulo de fluencia por tracción | 1000 h, húmedo | 2100 | MPa | ||
| Resistencia al impacto de la muesca Cappy | 30℃ seco/húmedo | 7 | KJ/m | ||
| Dureza de la presión de la bola | Seco/Húmedo | 180/95 | MPa | ||
| Resistencia al impacto de la muesca Cappy | +23℃ seco/húmedo | 8/20 | KJ/m | ||
| Resistencia al impacto con entalla Ezo | +23℃ seco/húmedo | 6 | KJ/m | ||
| Resistencia al impacto de Cappy | +23℃ seco/húmedo | 50/105 | KJ/m | ||
| Propiedades eléctricas | Resistencia de volumen | Seco/Húmedo | 10/1012 | Ω.cm | |
| Conductividad térmica | Estado seco | 0,24 | W/(mK) | ||
| Constante dieléctrica | 1 MHz, seco/húmedo | 3.8/7 | |||
| Índice de trayectoria de arco relativo CT1 | Seco/Húmedo | CTI 550 | |||
| ángulo de pérdida | 1 MHz, seco/húmedo | 0.025/0.24 | |||
| resistencia superficial | Seco/Húmedo | 10/1010 | Ω | ||
| Rigidez dieléctrica | K20/P50, seco/húmedo | 80/70 | KV/mm | ||
| Propiedades térmicas | Temperatura de distorsión por calor | Carga de 0,45 MPa, estado seco | 215 | °C | |
| índice de temperatura | Cuando la resistencia a la tracción disminuye en un 50% después de 20000h/5000h | 120/150 | °C | ||
| Coeficiente de expansión térmica lineal | (23-80)℃, estado seco | 3-3.5/7-8 | 10/K | ||
| Capacidad calorífica específica | Estado seco | 1.6 | J/(gK) | ||
| Temperatura de distorsión por calor | Carga de 1,8 MPa, estado seco | 190 | °C | ||
| Temperatura máxima de funcionamiento | 200 | °C | |||
| Otras propiedades | Impacto, energía de daño | +23℃ seco/húmedo | 30/10 | Yo | |
Total
Entrega
IVA
Otro
