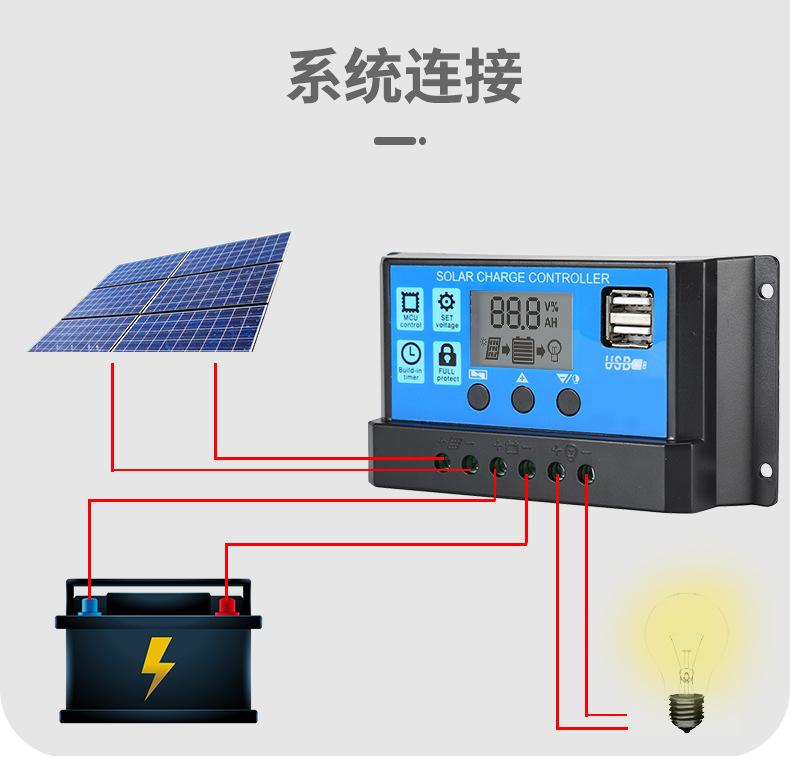

Conexión del sistema
1. Conecte la batería a los terminales positivo y negativo del regulador de carga.
2. Conecte el módulo FV a los terminales positivo y negativo del regulador.
3. Conecte al usuario a los terminales positivo y negativo del regulador de carga.
¡El orden inverso se aplica al desinstalar!
¡Una secuencia incorrecta puede dañar el controlador!

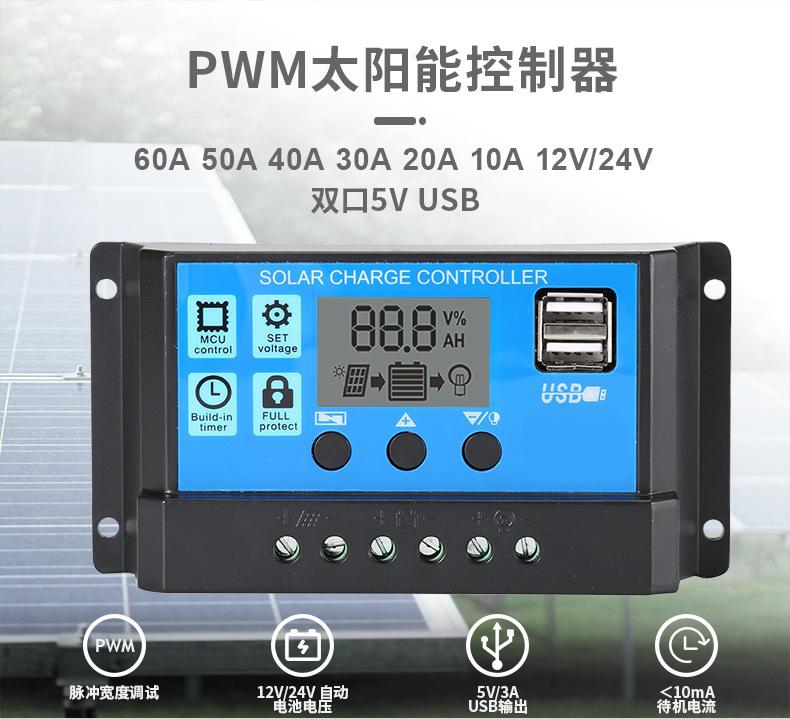

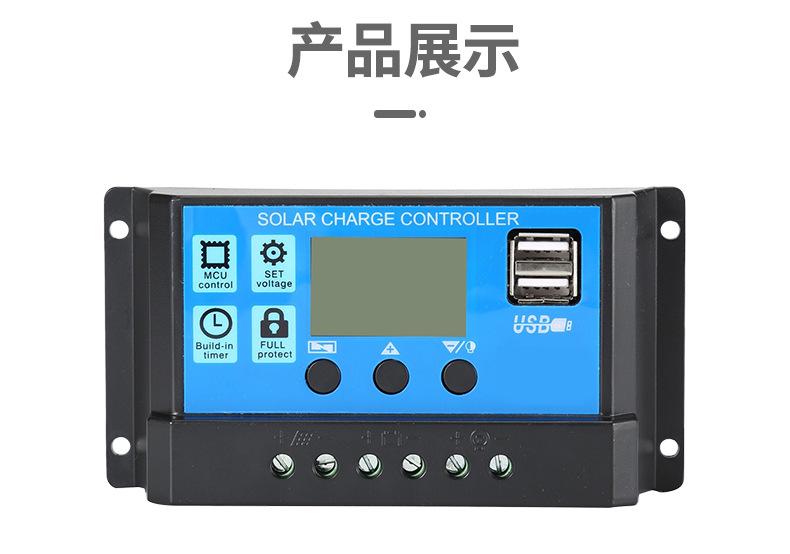

Este es un nuevo tipo de controlador solar, que puede satisfacer completamente los requisitos de su sistema fotovoltaico doméstico (incluido el sistema de iluminación doméstica). Puede identificar automáticamente 12V y 24V plomo-ácido, gel. La pantalla de la interfaz del menú tiene tres modos, entrega al azar.
Hay modelos opcionales de 10A, 20A y 30A.
10A:
Si tu batería es de 12V, entonces la entrada máxima del panel solar es 25V 120W
Si su batería es de 24V, entonces la entrada máxima del panel solar es 50V 240W
20A:
Si su batería es de 12V, entonces la entrada máxima del panel solar es 25V 240W
Si su batería es de 24V, entonces la entrada máxima del panel solar es de 50V 480W
30A
Si su batería es de 12 V, la entrada máxima del panel solar es de 25 V 360 W
Si su batería es de 24 V, la entrada máxima del panel solar es de 50 V 720 W
característica:
1. Microcontrolador industrial incorporado.

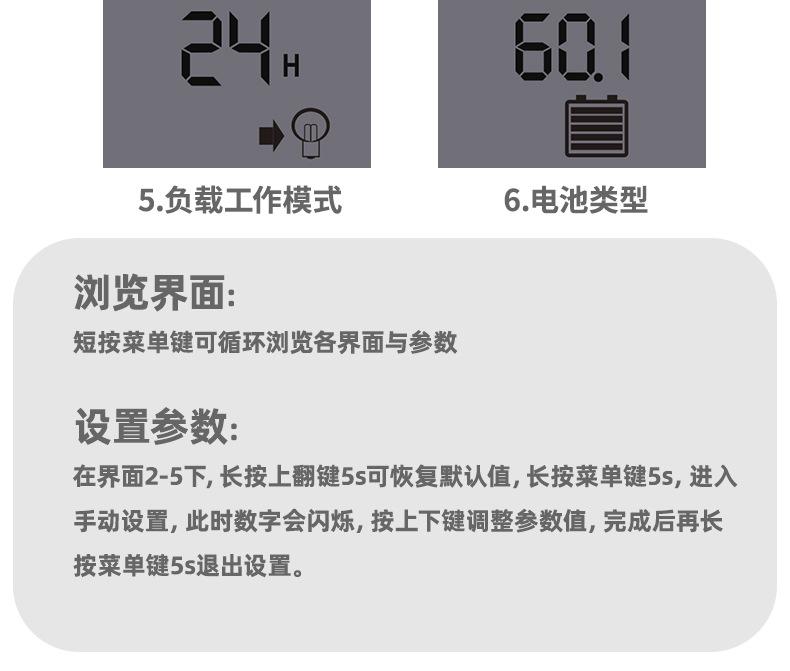

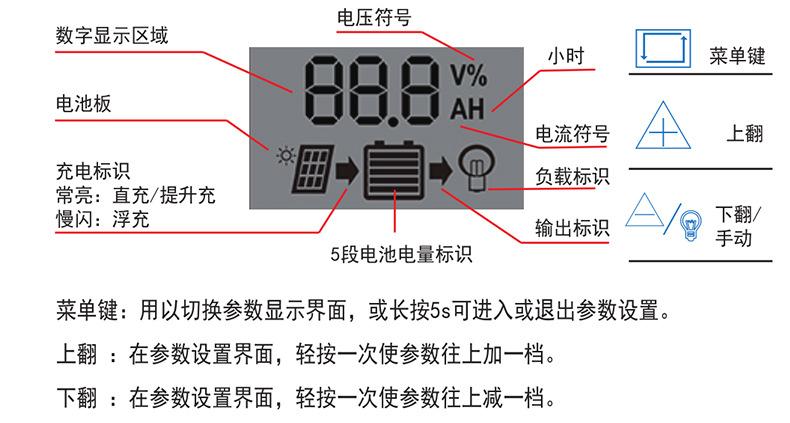

2. Gran pantalla LCD, todos los parámetros son ajustables.
3. Gestión de carga PWM completa de 4 niveles.
4. Protección contra cortocircuitos incorporada, protección contra circuito abierto, protección contra conexión inversa y protección contra sobrecarga.
5. Protección de corriente inversa MOSFET dual, baja generación de calor.
|
modelo
|
PWM 10A
|
PWM 20A
|
PWM 30A
|
PWM 40A
|
PWM 50A
|
PWM 60A
|
|
voltaje de la batería
|
adaptativo 12V 24V
|
|
Corriente de carga nominal
|
10A
|
20A
|
30A
|
40A
|
50A
|
60A
|
|
Corriente de descarga nominal
|
10A
|
10A
|
10A
|
20A
|
30A
|
30A
|
|
Entrada solar máxima
|
50V (batería de 24V) 25V (batería de 12V)
|
|
Aumentar el voltaje de carga
|
14.4V (tipo sellado B01) 14.2V (tipo coloide B02) 14.6V (tipo abierto B03)
|
|

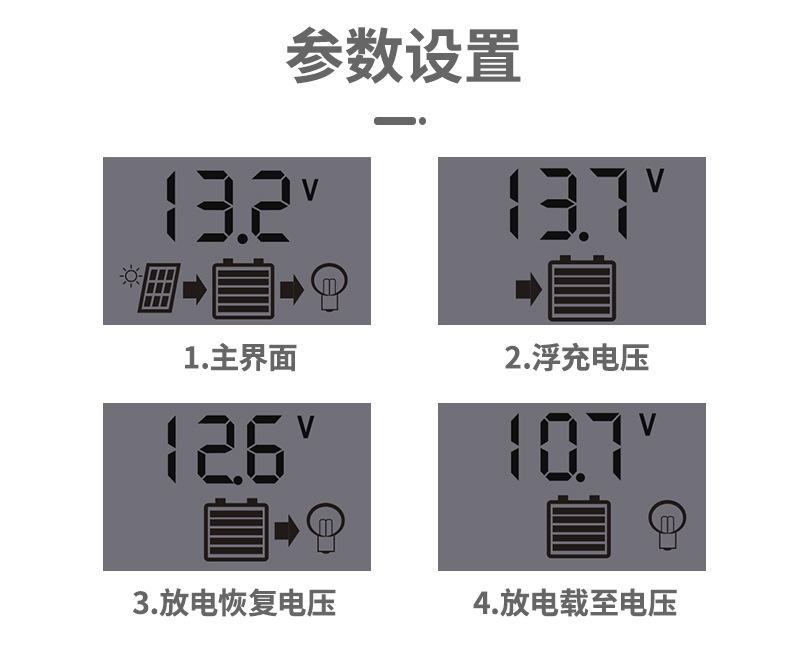

voltaje de carga flotante
|
13.7V (predeterminado, ajustable)
|
|
Tensión de corte de descarga
|
10.7V (predeterminado, ajustable)
|
|
Tensión de recuperación de descarga
|
12.6V (predeterminado, ajustable)
|
|
Voltaje de recuperación de carga
|
13 V
|
|
Hay fotovoltaje
|
Panel solar 8V (retardo de luz)
|
|
Sin voltaje de luz
|
Panel solar 8V (retardo de apagado de luz)
|
|
Salida USB
|
5V/2A（MÁX）
|
|
corriente de espera
|
<10 mA
|
|
Temperatura de funcionamiento
|
-35°C~+60°C
|
|
tamaño
|
133.5*70*35mm
|
133.5*70*35mm
|
