I. Descripción general

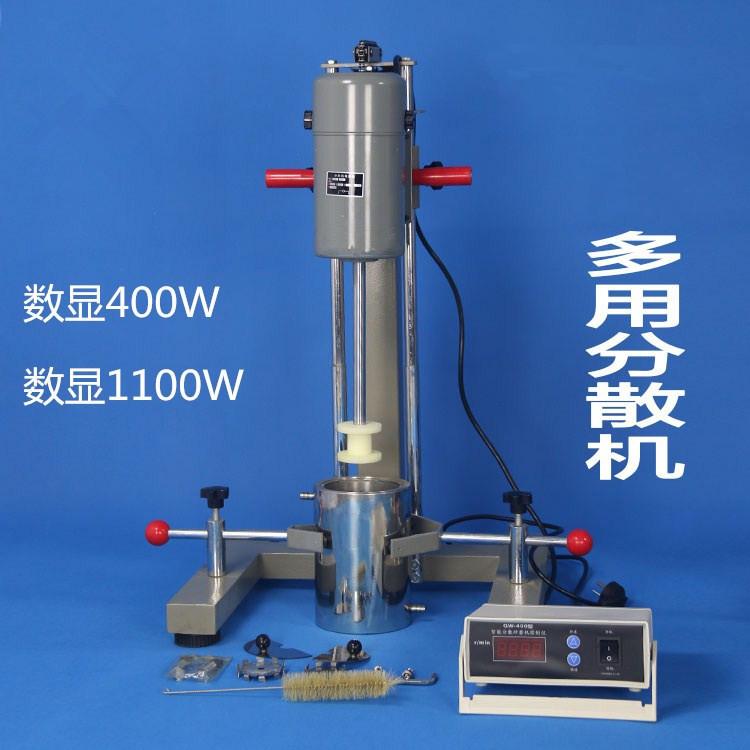

El dispersor de laboratorio de alta velocidad JY-400D de elevación manual es un producto de alto rendimiento desarrollado recientemente según la tendencia de desarrollo de equipos de dispersión avanzados. El equipo integra funciones de dispersión y agitación, y completa los dos procesos de dispersión y homogeneización con una sola máquina y un solo recipiente. Tiene alta eficiencia, buen efecto de mezcla y es fácil de limpiar. La elevación manual es simple y conveniente. Se utiliza ampliamente en fábricas, instituciones de investigación científica, colegios y universidades, y unidades para dispersar y mezclar materiales en líquidos.

2. Principio de funcionamiento

Este equipo incorpora un circuito electrónico de regulación de velocidad constante, visualización digital directa de la velocidad del eje y está equipado con un impulsor de dispersión y un disco de lijado. Cumple con las diversas necesidades de prueba del laboratorio y calcula directamente la velocidad lineal de agitación, dispersión, disco de lijado y la viscosidad del material según la velocidad del eje mostrada.

y la relación entre las tasas de reacción química para proporcionar datos de proceso correctos para la producción a gran escala.

El cabezal dispersor de esta máquina genera una alta velocidad de rotación tangencial bajo el accionamiento de alta velocidad del motor. Bajo la enorme fuerza centrífuga, el material produce un potente cizallamiento hidráulico y efectos mecánicos de alta frecuencia, causando que el material fluido sufra miles de cizallamientos y efectos mecánicos de alta frecuencia por minuto, logrando así efectos eficientes de mezcla, dispersión y homogeneización.

Diagrama del principio de funcionamiento:

3. Ámbito de aplicación y parámetros técnicos principales

Esta máquina es adecuada para realizar experimentos con materiales fluidos en contenedores.

Los principales parámetros técnicos son los siguientes:

Modelo: JY-400D

Potencia del motor: 400W

Capacidad de procesamiento 2-5 kg ​​(con agua como medio)

Viscosidad media: por debajo de 10000 cp

Rango de velocidad: 100-8000 r/min

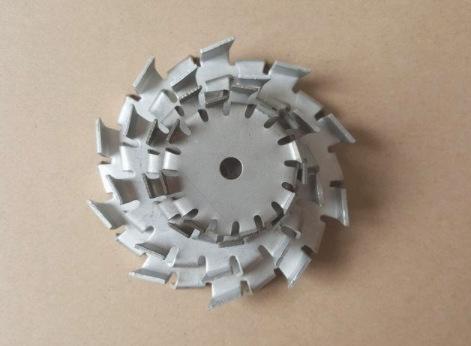

Diámetro del impulsor de mezcla y dispersión: ￠50MM￠60MM

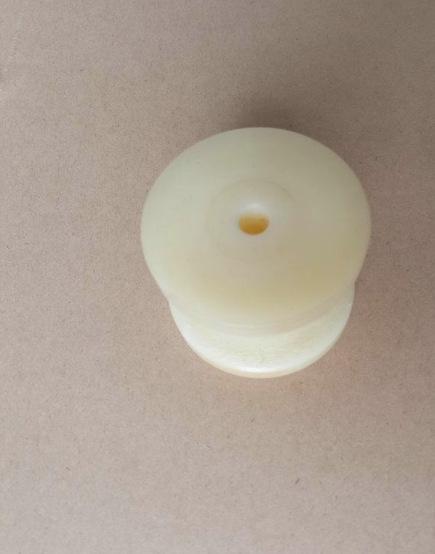

Diámetro del disco de lijado: ￠60MM

Dimensiones (largo × ancho × alto): 450 × 400 × 800

Peso neto: 25 kg

4. Estructura Principal

Esta máquina consta principalmente de los siguientes componentes:

1. Motor

2. Controlador inteligente, regulación de velocidad continua

3. Huésped (eje de dispersión)

4. Cilindro de tracción (el volumen se puede personalizar según las necesidades del usuario)

5. Soporte de elevación.

6. Caña espiral de marco fijo

5. Instalación

1. Fije las dos abrazaderas en el marco.

2. Fije el barril de acero inoxidable en la abrazadera, y asegúrese de que el orificio de la tapa del barril coincida con el eje del motor.

3. Conecte el motor al enchufe de aviación de cinco núcleos en el regulador de velocidad. (Observe la dirección de la muesca)

6. Uso y mantenimiento

1. Fije el disco de lijado o impulsor dispersor seleccionado al eje giratorio cuando lo use.

2. Afloje el perno de bloqueo del motor, ajuste la posición alta del eje y la capacidad, sujete la base del motor y el contenedor, coloque el material y cubra el contenedor.

3. Conecte la fuente de alimentación, encienda el interruptor de encendido, espere a que la pantalla se reinicie a cero y luego presione el botón táctil para aumentar o disminuir la velocidad según sea necesario.

4. Este motor es un motor de colector de excitación en serie. Las escobillas generan chispas cuando gira. No es adecuado para usar en talleres a prueba de explosiones.

5. No es aconsejable arrancar la máquina cuando la velocidad es superior a 4000 r/min.

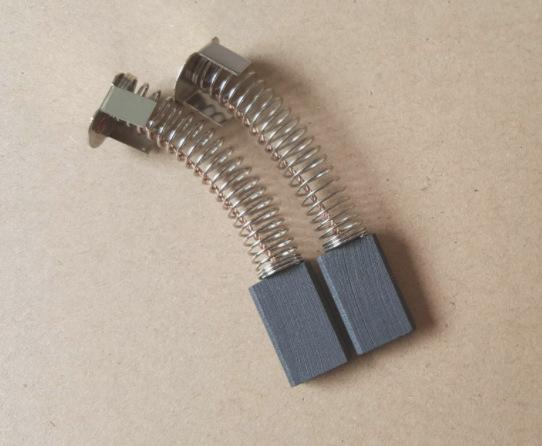

6. Cuando la escobilla del motor mida menos de 10 mm, debe reemplazarse.

Instrucciones de uso del instrumento de control de velocidad del motor inteligente

Controlador de velocidad de motor inteligente

El controlador inteligente de alta velocidad para motores adopta tecnología de control inteligente para lograr una regulación de velocidad continua en motores en serie. Utiliza tecnología PID digital, con alta precisión de control, una estructura de sistema simple y un funcionamiento estable y confiable.

Especificaciones principales:

1. Voltaje de la fuente de alimentación: CA 220 V/50 Hz

2. Rango de control: 100-8000r/min

3. Resolución de medición: 10r/m

4. Precisión de control: ±0,2 %FS

5. Tiempo de transición: <8S

6. Paso de ajuste de velocidad: 100 r/min

7. Potencia del motor aplicable: ≤550W

El chasis mide 195 de ancho × 70 de alto × 175 de profundidad. El sistema de control y el motor (parte mecánica) están separados entre sí, y las dos partes están conectadas por un cable de cinco núcleos. El panel trasero del chasis es un conector de cinco núcleos y fusibles de entrada y salida. Los pines del conector de cinco núcleos se definen de la siguiente manera: 1, 2, 3-conectados al sensor fotoeléctrico: 4, 5-conectados al motor serie. El otro extremo del cable de cinco núcleos es el sensor fotoeléctrico. Al conectar el cable, conecte los dos cables vacíos en el mismo extremo que el sensor fotoeléctrico a los cables del motor, enchufe el conector de cinco núcleos en el panel trasero del chasis y encienda la fuente de alimentación para un uso normal.

Instrucciones de uso:

1. Conecte la fuente de alimentación, encienda el interruptor de encendido y la luz indicadora del interruptor de encendido se ilumina:

2. El sistema se autocomprueba y la ventana de visualización cuenta regresivamente de "9" a "0". Después de que la autocomprobación sea normal, puede presionar las dos operaciones en el panel para ajustar la velocidad del motor.

3. Presione la tecla "↑" o "↓", y la ventana mostrará el valor de velocidad establecido.

La velocidad del motor cambia con el valor en tiempo real. Cuando se alcanza la velocidad del motor requerida por el valor de ajuste, deje de operar el teclado, y después de 2 segundos la ventana mostrará el valor medido de la velocidad del motor:

4. Cuando la prueba esté completa y la máquina deba apagarse, presione la tecla "↓" para reducir gradualmente el valor de velocidad establecido a "0" y el motor se detendrá lentamente. También puede apagar directamente el interruptor de alimentación.

Nota: El enchufe de cinco núcleos en la parte posterior del controlador debe enchufarse y desenchufarse después de apagar la alimentación.

Fallos comunes y solución de problemas:

1. Sin pantalla en el panel: Si la luz indicadora del interruptor del motor está apagada, verifique si el suministro de energía es normal.

2. El motor no gira: El fusible de salida () está fundido, por favor reemplácelo usted mismo: Si el fusible de salida se funde frecuentemente, por favor verifique si la carga del motor es demasiado pesada y si hay alguna obstrucción en las partes giratorias y elimínela.

3. La velocidad del motor aumenta automáticamente a una velocidad alta y no se puede controlar: Verifique si el espacio del sensor fotoeléctrico es demasiado grande: Si la falla no se puede eliminar después de la inspección anterior, retire el sensor fotoeléctrico, observe si hay demasiado polvo en la ranura del sensor, límpielo adecuadamente y reinstálelo correctamente.

4. La velocidad es inestable y fluctúa demasiado: Verifique si el voltaje de la fuente de alimentación es relativamente estable, si la carga del motor fluctúa demasiado y si el cabezal de agitación tiene fenómeno de succión de aire: gire lentamente el disco medidor de velocidad con la mano durante una vuelta y observe si el espacio entre el disco de velocidad y el sensor fotoeléctrico es uniforme.
