Estructura y principio de funcionamiento del dispositivo de soporte temporal aerotransportado

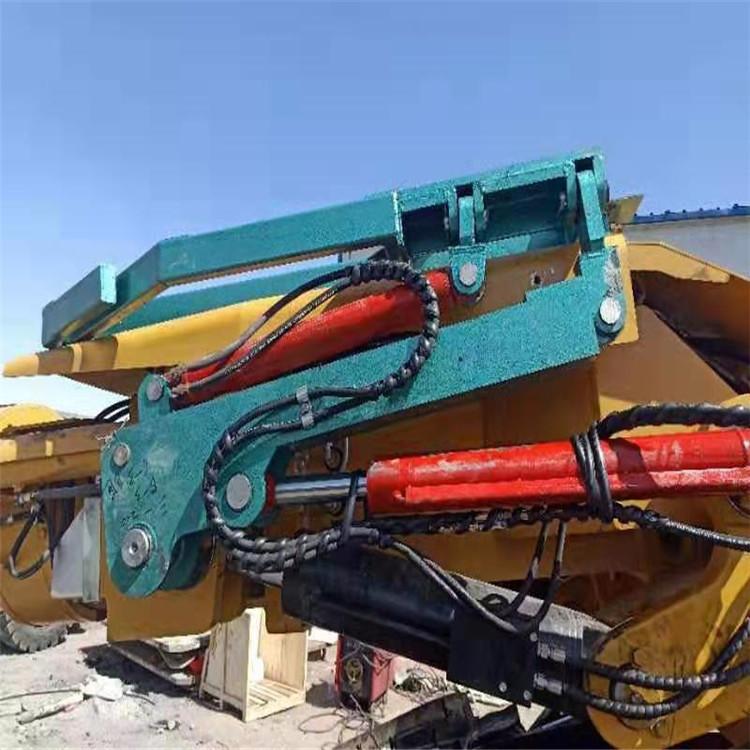

Estructura: Consta de un marco de viga superior, conector, marco principal, cilindro de aceite, cerradura de dos vías enchufable, tubería de aceite de alta presión, válvula desviadora y colectora, válvula de tres vías de dos posiciones, válvula de operación de control, etc.

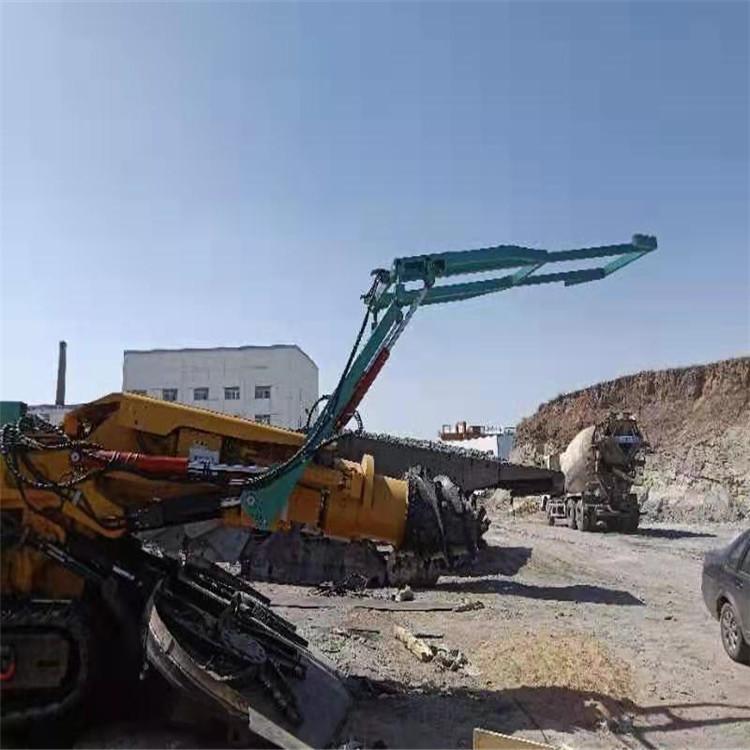

Principio: Al trabajar, la estación de bombeo de la tuneladora se utiliza para suministrar aceite, que pasa a través de la válvula de tres vías de dos posiciones, la válvula de rebose a la válvula de operación, y es desviado por la válvula de desviación y recolección para entrar al bloqueo bidireccional. El bloqueo bidireccional se abre y entra al cilindro de aceite, el bastidor principal se abre y se eleva, y el bastidor superior se abre y se eleva hasta que se detiene a la altura y ángulo requeridos.

Ámbito de aplicación del dispositivo de soporte temporal aerotransportado

Es adecuada para túneles rectangulares, de techo inclinado, trapezoidales y arqueados con una altura de entre 2,5 y 4,5 metros. Es compatible con diversos tipos de tuneladoras.
