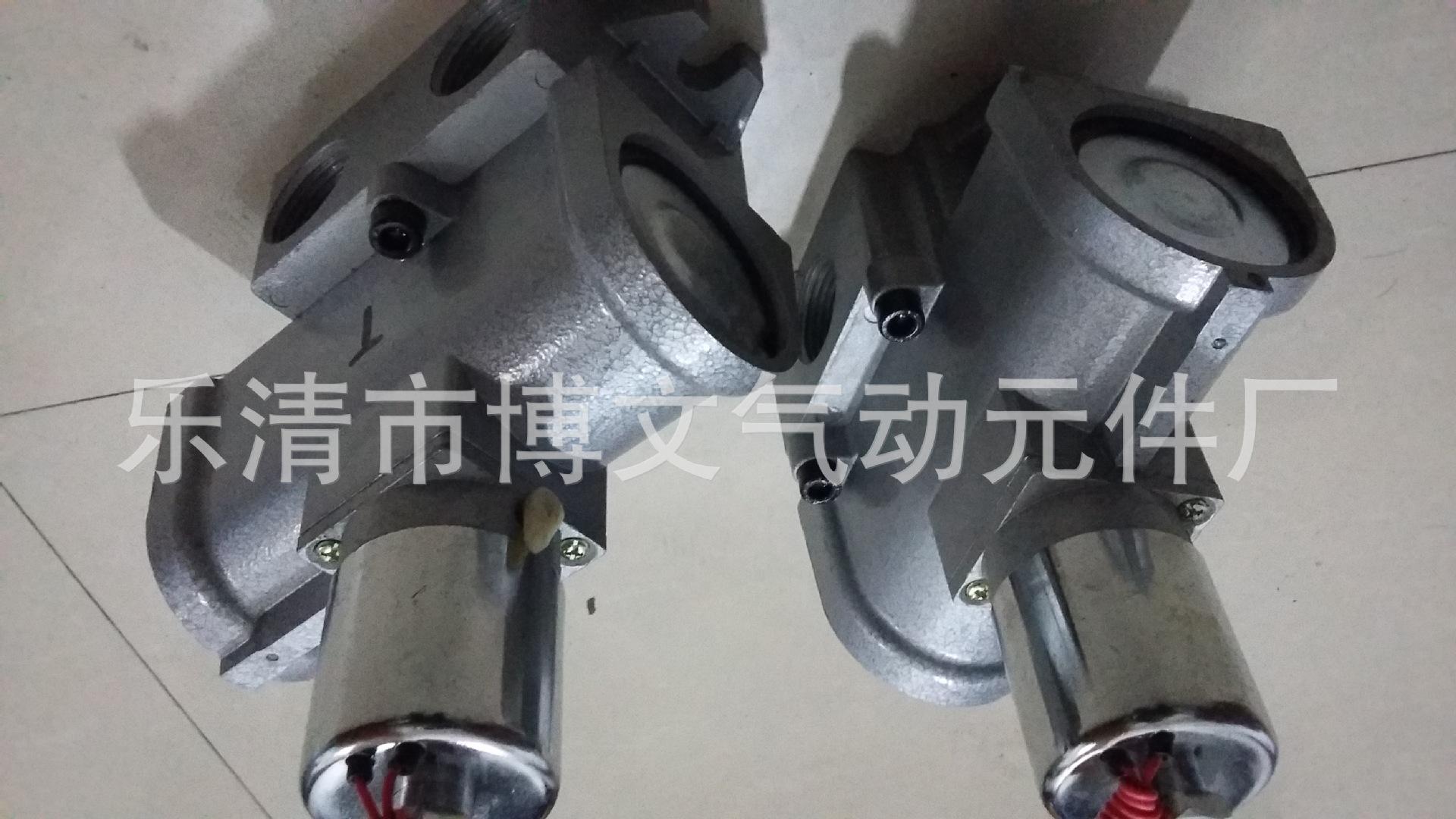

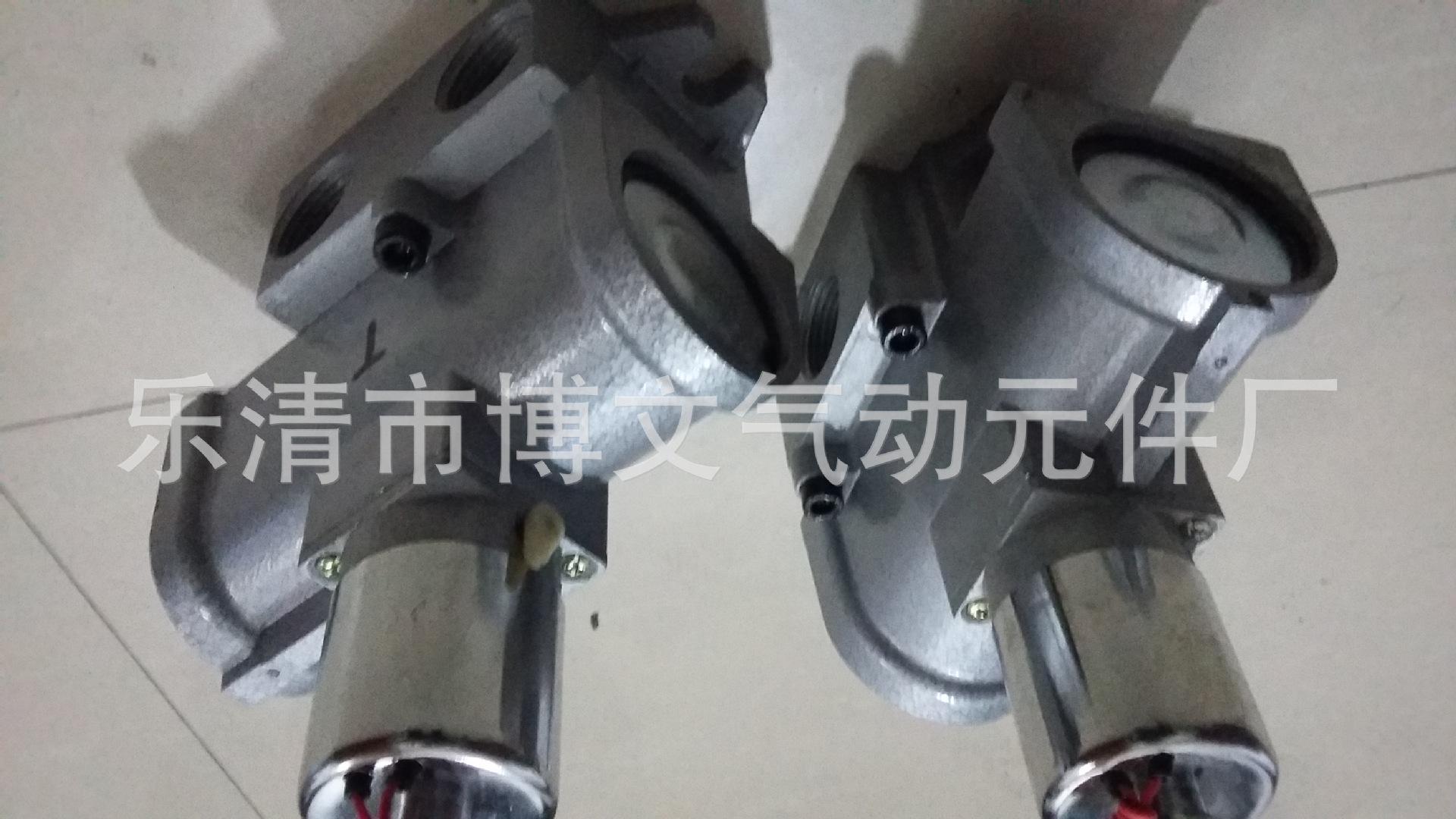

Válvula de inversión de parada de tres vías y dos posiciones normalmente abierta K23JD-15T, cerrada cuando se enciende, abierta cuando se apaga, rosca de tubería de cuatro puntos DN15
K23JD-15T K23JD-20T K23JD-25TLa válvula tiene dos funciones: normalmente cerrada y normalmente abierta. Cuando el puerto O se conecta a la fuente de aire y el puerto P se utiliza como escape, se puede lograr la función normalmente abierta.Válvula solenoide inversora de tres vías y dos posiciones (normalmente abierta),Es un componente de automatización operado por aire comprimido. K23JD-15T K23JD-20T K23JD-25T es controlado por el aire a presión de la válvula reguladora de presión y se usa generalmente en combinación con la válvula reguladora de presión electromagnética. K23JD-15T K23JD-20T K23JD-25T se puede usar para controlar remotamente el encendido y apagado de los sistemas de tuberías de aceite, gas y agua de las centrales hidroeléctricas. K23JD-15T K23JD-20T K23JD-25T se usa para reducir y estabilizar la presión de aire de una rama en el sistema, y a menudo se usa para circuitos de aire de sujeción, control, lubricación y otros. K23JD-15T K23JD-20T K23JD-25T tiene tipo de acción directa y tipo operado por piloto. 22
K23JD-15T K23JD-20T K23JD-25T la válvula direccional de cierre de 3/2 vías en serie es un producto diseñado conjuntamente por
El Primer Ministerio de Maquinaria tiene una estructura racionalizada y acciones confiables.
Parámetros técnicos
|
modelo
|
K23JD-6
K23JD-6T K23JQ-6 K23JQ-6T |
K23JD-8
K23JD-8T K23JQ-8 K23JQ-8T |
K23JD-10
K23JD-10T K23JQ-10 K23JQ-10T |
K23JD-15
K23JD-15T K23JQ-15 K23JQ-15T |
K23JD-20
K23JD-20T K23JQ-20 K23JQ-20T |
K23JD-25
K23JD-25T K23JQ-25 K23JQ-25T |
K23JD-F32
K23JD-F32T K23JQ-F32 K23JQ-F32T |
K23JD-F40
K23JD-F40T K23JQ-F40 K23JQ-F40T |
K23JD-F50
K23JD-F50T K23JQ-F50 K23JQ-F50T |
|
Diámetro nominal (mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Presión de trabajo (MPa)
|
0,15~0,8
|
||||||||
|
Volumen de fuga (cm/min）
|
=<10
|
=<10
|
=<25
|
=<25
|
=<50
|
=<50
|
=<70
|
=<70
|
=<70
|
|
Tiempo de inversión (S)
|
=<0,04
|
=<0,04
|
=<0,06
|
=<0,06
|
=<0,1
|
=<0,1
|
=<0,15
|
=<0,15
|
=<0,2
|
|
Frecuencia de conmutación (Hz)
|
>=10
|
>=10
|
>=8
|
>=8
|
>=4
|
>=4
|
>=3
|
>=3
|
>=2
|
|
Temperatura ambiente (°C)
|
-10~55
|
||||||||
|
Temperatura media (°C)
|
-5~50
|
||||||||
|
Valor S de capacidad de flujo (mm)
|
>=10
|
>=20
|
>=40
|
>=60
|
>=120
|
>=190
|
>=300
|
>=400
|
>=650
|
|
Tensión de alimentación (V)
|
CA: 220, 110, 36, CC: 48, 24, 12 Se permite una fluctuación de voltaje de +10%~-15% del valor nominal, no existe dicho parámetro para el control de gas.
|
||||||||
|
Esperanza de vida (10.000 veces)
|
>=150
|
||||||||
|
modelo
|
Rosca de conexión K
|
B
|
do
|
D
|
mi
|
F
|
GRAMO
|
Alta definición
|
Cuartel general
|
I
|
Yo
|
Yo
|
|
K23JD-6
K23JQ-6 |
G1/8 (M10X1)
|
90
|
14
|
7
|
14
|
68
|
80
|
134
|
91
|
7
|
56
|
G1/8
|
|
K23JD-8
K23JQ-8 |
G1/4 (M12x1,25)
|
|||||||||||
|
K23JD-10
K23JQ-10 |
G3/8 (M16X1.5)
|
125
|
19
|
10
|
19
|
86
|
100
|
155
|
111
|
7
|
64
|
|
|
K23JD-15
K23JQ-15 |
G1/2 (M20X1.5)
|
|||||||||||
|
K23JD-20
K23JQ-20 |
G3/4 (M27X2)
|
180
|
30
|
12
|
30
|
130
|
162
|
218
|
149
|
11
|
100
|
|
|
K23JD-25
K23JQ-25 |
G1 (M33X2)
|
|
