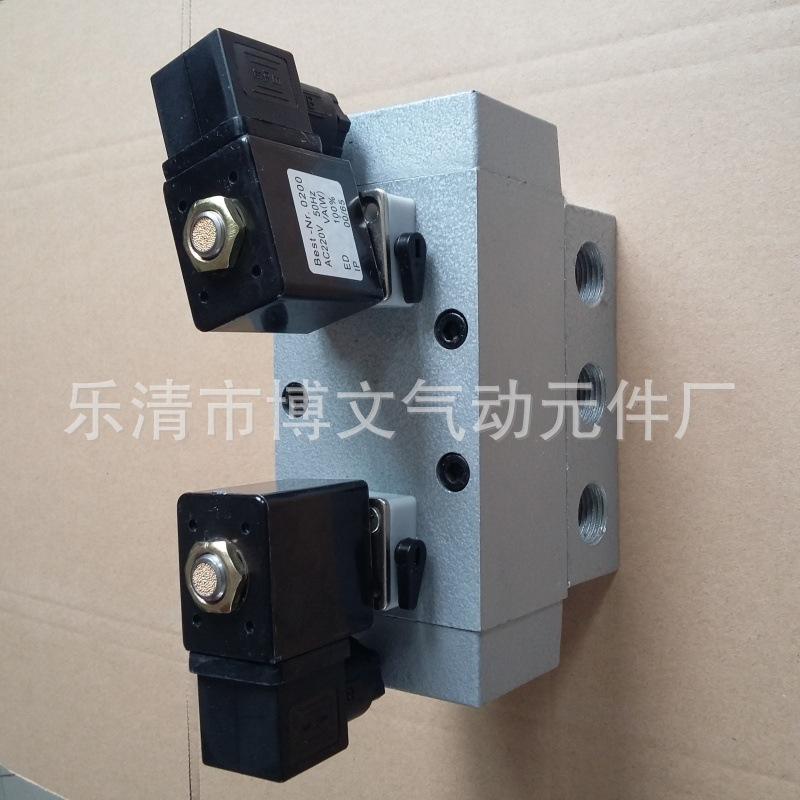

KElectroválvula de control eléctrico doble de 5 vías y 2 posiciones, serieK25D2 horas-08Electroválvula de control eléctrico doble de tipo antiguo

La válvula de corredera de control eléctrico serie K es una válvula inversora de columna deslizante con sello blando que recibe una señal eléctrica para cambiar la dirección de la válvula, modificando así la dirección del flujo de gas. Ofrece las ventajas de un buen rendimiento de sellado, baja presión de arranque, rendimiento fiable y larga durabilidad, y se utiliza a menudo como elemento de control para cilindros de doble efecto. El tipo K25D2 es una válvula de corredera de control eléctrico doble que requiere dos señales eléctricas para su control. Cuando se conecta una de las señales eléctricas, la válvula cambia de dirección. Una vez que se elimina la señal, la válvula no se reinicia. Solo cuando se conecta la otra señal eléctrica, la válvula se reinicia. Por lo tanto, la válvula de corredera de control eléctrico doble tiene función de memoria. Dado que esta serie de válvulas solo requiere señales eléctricas de pulso, se puede prolongar la durabilidad de los componentes electromagnéticos. Aplicación del producto: Esta serie de válvulas solenoides se utiliza ampliamente en diversos sistemas neumáticos, como la metalurgia del acero, la petroquímica, la maquinaria de caucho y plástico, la minería y la electricidad.

Parámetros básicos

Medio aplicable: Aire comprimido limpio tratado con neblina de aceite.

Desviación de voltaje: ., menos 10%

Material del cuerpo: aluminio fundido o aleación de aluminio Material de sellado: NBR, PTFE

Modo de conexión: rosca interna Modo de control: normalmente cerrado (abierto con la alimentación encendida), normalmente abierto (cerrado con la alimentación encendida), solenoide simple, solenoide doble

Conexión eléctrica: cable conductor o caja de terminales

Voltaje de funcionamiento: estándar CA 220 V, CC 24 V, otros voltajes disponibles

Opción especial: válvula solenoide a prueba de explosiones

Grado a prueba de explosiones: dIIBT4, Diict5

Consejos de instalación: La bobina debe estar verticalmente hacia arriba y puede instalarse según sea necesario. Grado de protección: IP65. Sistema de funcionamiento: ED.

Modo de trabajo: 2 posiciones de 3 vías, 2 posiciones de 4 vías, 2 posiciones de 5 vías Modelo de parámetros estándar/

N.º de pedido: K25DH-6 K25DH-8 K25DH-10 K25DH-15 K25DH-20 K25DH-25 K25DH-32

K25DH-40 K25DH2-6 K25DH2-8 K25DH2-10 K25DH2-15 K25DH2-20 K25DH2-25

K25DH2-32 K25DH2-40

Diámetro nominal (mm) 6 8 10 15 20 25 32 40

Medio de trabajo: aire limpio

Rango de presión de trabajo (MPa) 0,15～0,8Voltaje de trabajo (V) CA: 220; 110; 36; otros, CC: 24; 12; Fluctuación de voltaje (%) +10～-15 Tiempo de conmutación ≤ (S) 0,06 0,08 0,12 0,2 Frecuencia de conmutación ≥ (Hz) 8 6 4 2 Área transversal efectiva ≥ (mm²) 10 20 40 60 110 190 300 400 Temperatura del medio (℃) 5～50 Temperatura ambiente (℃) 5～50 Frecuencia de trabajo baja (veces/día) 1/30 Diámetro de la válvula piloto solenoide (mm) 1,2 1,6 3 Vida útil ≥ (10 000 veces) 150 o más
