Introducción del producto mezclador sumergible:

El mezclador sumergible multifuncional Nanjing Kaipude QJB, también conocido como mezclador sumergible de alta velocidad, mezclador sumergible de mezcla y agitador de lodos, es adecuado para tanques de equilibrio de plantas de tratamiento de aguas residuales, tanques de nitrificación/desnitrificación, tanques de tratamiento y almacenamiento de lodos, así como para procesos industriales donde se agitan líquidos con materia en suspensión e impurezas sólidas para evitar la sedimentación.

usar forma Es adecuado para tanques de aireación y tanques anaeróbicos en plantas de tratamiento de aguas residuales industriales y urbanas. Se puede utilizar para circular el agua en el tanque y generar un flujo de agua en las etapas de nitrificación, desnitrificación y eliminación de fósforo.

mezclador sumergible Los productos de la serie de mezcla y agitación utilizan motores multipolares y adoptan una estructura de conexión directa de bajo consumo energético y alta eficiencia. Los impulsores se fabrican mediante fundición o estampación de precisión, con alta precisión, gran empuje, apariencia elegante y suave, y estructura compacta.

Descripción del modelo del producto mezclador sumergible：

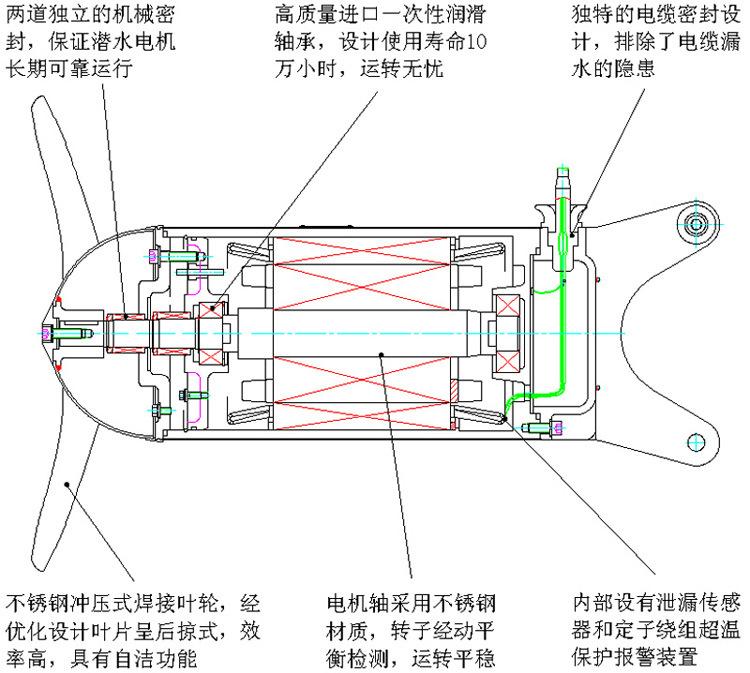

Estructura del mezclador sumergible:

Ámbito de aplicación del mezclador sumergible:

El mezclador sumergible en espiral multifuncional QJB se aplica principalmente a:

Mezcla y homogeneización de aguas residuales, cloacales y lodos.

Proceso de espesamiento

Proceso de deshidratación de lodos

Optimización de la transferencia de calor

Limpieza de piscinas de aguas residuales

Evita que las partículas se condensen y se depositen en las paredes y el fondo de la piscina.

· Eliminación de materia en suspensión

Evitar la formación de hielo

Creando flujo de agua

· Circulación de agua, etc.

Condiciones de uso del mezclador sumergible:

El mezclador debe poder funcionar de manera normal y continua en las siguientes condiciones
1) La temperatura del medio no supere los 40°C;
2) El valor de pH del medio está entre 5-9;
3) La densidad del líquido no exceda de 1,15 kg/m3;
4) Operación de buceo a largo plazo, la profundidad de buceo generalmente no supera los 20 m.

Características de rendimiento del mezclador sumergible：

1. El mezclador sumergible en espiral multifuncional QJB tiene una estructura compacta, tamaño pequeño, peso ligero, operación y mantenimiento simples, instalación y mantenimiento convenientes y una larga vida útil.
2. El impulsor tiene una estructura de diseño hidráulico razonable, alta eficiencia de trabajo y las palas barridas tienen una función de autolimpieza para evitar que los residuos se enreden y obstruyan.
3. Cuando se utiliza en combinación con un sistema de aireación, se puede reducir en gran medida el consumo de energía, se puede aumentar significativamente la oxigenación y se puede prevenir eficazmente la sedimentación.
4. El grado de aislamiento del devanado del motor es F y el grado de protección es IP68. Se utilizan rodamientos importados de alta calidad, lubricados y desechables, que no requieren mantenimiento. Cuenta con detección de fugas en la cámara de aceite, protección contra sobrecalentamiento del devanado del motor y dispositivos anticondensación, lo que aumenta la seguridad y fiabilidad del motor.
5. Dos sellos mecánicos. El material de fricción del sello mecánico es carburo de tungsteno resistente a la corrosión. Todos los sujetadores expuestos son de acero inoxidable.

6. El diseño de sellado del cable elimina el peligro oculto de fugas del cable.

7. Los componentes estándar adoptan tecnología de separación de solución puntual, que puede prevenir eficazmente la corrosión.

Mezcla sumergiblemáquinaPrincipio de funcionamiento:

El impulsor gira y agita el líquido bajo la acción del motor para generar un chorro rotatorio. Utiliza la tensión cortante a lo largo de la superficie del chorro para mezclar, de modo que el líquido fuera del campo de flujo se agita por fricción. Durante la agitación extrema, se forma un flujo volumétrico y se aplica un patrón de flujo de gran volumen para obtener un suministro de fluido controlado.

Instalación del mezclador sumergible:

El sistema de montaje II es adecuado para mezclador sumergible ciclónico multifuncional híbrido, modelo: QJB1.5/6-260

El sistema de instalación II se compone principalmente de una varilla guía, un plato giratorio superior, un marco de soporte y un plato giratorio inferior. El mezclador sumergible se conecta a la varilla guía a través del plato giratorio inferior y se suspende en la parte inferior de esta, la cual se fija al marco de soporte superior a través del plato giratorio superior. El mezclador sumergible se puede instalar en un ángulo determinado respecto al plano horizontal en el plano vertical modificando la posición de los pernos de conexión del plato giratorio inferior. También se puede girar 120° alrededor del eje del plato giratorio superior modificando la posición de los pernos de conexión entre este y la varilla guía para adaptarlo a la mezcla o al impulso del flujo en diferentes direcciones, eliminar zonas muertas en la piscina y mantener el flujo de agua en un estado de funcionamiento razonable.

Instalación de mezclador sumergiblePrecauciones：

1. La varilla guía debe ser perpendicular al plano horizontal y puede corregirse mediante una plomada;

2. Al levantar el mezclador sumergible, el extremo del impulsor debe estar inclinado 5° por encima del plano horizontal;

3. El centro de elevación y el centro de gravedad de elevación del mezclador sumergible están en la misma línea vertical;

4. Las varillas guía y los marcos de soporte deben estar firmemente soldados a las partes empotradas del fondo de la piscina.

Consideraciones principales para la selección de un mezclador sumergible:

La selección de mezcladores sumergibles es una tarea relativamente compleja. Su correcta selección afecta directamente el uso normal del equipo. El principio de selección consiste en permitir que el mezclador ejerza plenamente su función de mezcla en el volumen verificado, que generalmente se puede determinar mediante el caudal. Según los diferentes requisitos del proceso de la planta de tratamiento de aguas residuales, se debe garantizar un caudal razonable del mezclador entre 0,15 y 0,3 m/s. Si el caudal es inferior a 0,15 m/s, no se podrá lograr el efecto del mezclador de flujo de empuje. Si el caudal supera los 0,3 m/s, afectará el rendimiento del proceso y generará residuos. Por lo tanto, antes de seleccionar el modelo, determine primero el lugar donde se utilizará el mezclador sumergible, como: piscina de lodos, piscina de aguas residuales, piscina bioquímica; en segundo lugar, los parámetros del medio, como el contenido de materia en suspensión, la viscosidad, la temperatura, el valor de pH; y las propiedades de la piscina, la profundidad del agua, etc.

La potencia requerida del mezclador depende del volumen, la densidad y la profundidad del líquido agitado. Se utilizan uno o más mezcladores según la situación específica.

Precauciones y mantenimiento del mezclador sumergible:

1. Levante el agitador periódicamente para limpiar los enredos en el impulsor y el cuerpo de la bomba, verifique si el impulsor está suelto o dañado y repárelo a tiempo.

2. Observe la trayectoria del nivel del líquido cuando el agitador esté funcionando y realice los ajustes oportunos si es anormal.

3. Observe la vibración de la varilla fija del agitador. Si la vibración es excesiva, levante el agitador para inspeccionarlo.

4. El agitador debe estar completamente sumergido en el líquido durante el funcionamiento normal y no debe haber ningún vórtice sobre el agitador durante el funcionamiento.

1. 5. No se permite que el agitador funcione durante un tiempo prolongado cuando el nivel del líquido es inferior a la parte superior del agitador y se forma un vórtice.

6. Revise regularmente el estado de sellado del equipo. Si el sellado es deficiente, contacte al fabricante para su reparación a tiempo.

Selección de mezcladores sumergibles:

Como equipo clave en el proceso de tratamiento de agua, el mezclador sumergible puede satisfacer los requisitos de proceso de homogeneización y flujo de dos fases sólido-líquido y tres fases sólido-líquido-gas en el proceso bioquímico.tieneConsta de un motor sumergible, un impulsor y un sistema de instalación. Según los diferentes métodos de transmisión, el mezclador sumergible se puede dividir en dos series: mezclador de agitación y flujo de empuje de baja velocidad. Los productos de la serie de mezcla y agitación a menudo utilizan motores multietapa y adoptan una estructura de conexión directa. En comparación con los tradicionales, tiene una estructura compacta, bajo consumo de energía, alta eficiencia y fácil mantenimiento. El impulsor tiene un alto progreso de fabricación y gran empuje. Esta serie de productos es adecuada para ocasiones que requieren mezcla y agitación sólido-líquido.

Diseño de sistema de mezcla Los agitadores sumergibles tienen múltiples usos en las plantas de tratamiento de aguas residuales. Se emplean en procesos de lodos activados para evitar que los lodos se sedimenten en el fondo del tanque, mezclar las aguas residuales con el agua de retorno y recirculación para distribuir uniformemente los sólidos en suspensión y proporcionar un contacto adecuado entre los microorganismos y las aguas residuales. Pueden realizar otras funciones similares en el tratamiento de lodos.

Una consideración común en el diseño de agitadores es la densidad de energía.(W/m3)y caudal total(EM), especialmente en el tratamiento de aguas residuales. A medida que han estado disponibles sistemas de mezcla nuevos y eficientes, el criterio de densidad energética ha cambiado para expresar el consumo máximo de energía.

Se logra una agitación efectiva bajo condiciones de flujo masivo, donde todo el medio en el tanque está en movimiento y se convierte en parte del proceso de agitación. La tasa de flujo masivo suele ser0,15～0,35 m/s, que ahora se usa a menudo como un parámetro de diseño para el grado de agitación. Dado que también existe el problema de cómo definir y medir correctamente el caudal requerido en una piscina sin un canal de circulación, no es suficiente especificar solo un caudal total académicamente. Hasta el día de hoy, el caudal total sigue siendo el método más factible para el análisis cuantitativo del estado general de agitación en el tratamiento de aguas residuales, y se está trabajando para expresar cuantitativamente el grado de agitación con parámetros como sedimentación, volumen vivo y uniformidad de la distribución de lodos.

El flujo general se impulsa por la cantidad de movimiento del chorro del agitador, que constituye fundamentalmente el empuje de reacción del agitador y que, junto con su posición, determina el patrón de flujo producido. Si se conocen la posición del agitador, el empuje requerido para una aplicación específica y sus datos de empuje, se puede seleccionar el equipo adecuado.

Cálculo de flujo Un informe reciente mostró que usar dinámica de fluidos computacional(CFD)El caudal generado por un mezclador sumergible puede predecirse con precisión. Para calcular el caudal, deben resolverse las ecuaciones de Navier-Stokes, lo cual puede hacerse con la ayuda de una computadora y utilizando el método de promediado de Reynolds. También requiere la elección correcta de la turbulencia, el tipo de agitador y la malla computacional utilizada en el cálculo. Las fuerzas aplicadas al resolver las ecuaciones de Navier-Stokes deben incluirse, como el impulso del chorro(Es decir, el empuje del agitador, unidad: Newton)Además, el par del agitador(Flujo de momento angular)Hay cierta relación, pero no es tan importante. Úselo correctamente según el empuje del agitador y la posición del agitador.CFDEl sistema agitador puede mejorarse aún más。

Banco de pruebas para medir el empuje  Consiste en un contenedor especialmente diseñado, un marco con varillas guía y el equipo de medición de carga y empuje requerido conectado a una computadora. El marco permite que el empuje generado por el agitador se aplique a la celda de carga, y además del empuje, hay otros instrumentos para registrar la potencia de entrada del motor.(usar3WMétodo)y actual.

El banco de pruebas cuenta con un sistema de deflectores y una placa perforada instalada en el tanque para garantizar que el agua de retorno no afecte el rendimiento del agitador. El objetivo es obtener condiciones de prueba estables, similares a las de un volumen de líquido infinito. Estas condiciones pueden utilizarse como punto de referencia al diseñar el sistema de mezcla, y el rendimiento del agitador se modifica según las condiciones de flujo del entorno.

Dispositivo de prueba(Equipado con agitador y equipo de medición de empuje)existir1∶10El modelo experimental se llevó a cabo40Después de muchas pruebas, el agitador finalmente se colocó frente a un orificio en la placa central delantera, que estaba conectado a dos placas guía laterales en cierto ángulo, casi alcanzando el borde del tanque, formando un "A" forma. Cuando el caudal es grande, estos dos flujos se contraen(Uno está ubicado enA" y la pared del tanque, y el otro está ubicado entre"AEntrada)Puede mejorar en gran medida la estabilidad del sistema. Colocado en elAUna placa perforada por encima de la entrada del ” evita la mezcla inversa y mejora aún más la estabilidad del sistema.

Principio de funcionamiento del mezclador sumergible:

El impulsor gira y agita el líquido bajo la acción del motor para generar un chorro rotatorio. Utiliza la tensión cortante a lo largo de la superficie del chorro para mezclar, de modo que el líquido fuera del campo de flujo se agita por fricción. Durante la agitación extrema, se forma un flujo volumétrico y se aplica un patrón de flujo de gran volumen para obtener un suministro de fluido controlado.

Especificaciones generales y requisitos de rendimiento

1、El licitador ganador deberá proporcionar un conjunto completo de productos mezcladores sumergibles (dispositivo) que cumplan con los requisitos de diseño de acuerdo con las disposiciones de los documentos de licitación.

2、Los mezcladores sumergibles deben ser adecuados para mezclar agua de lodos en tanques de espesamiento de lodos, tanques anaeróbicos y tanques de almacenamiento de lodos bioquímicos en plantas industriales de tratamiento de aguas residuales.

3、El mezclador sumergible debe funcionar continuamente en condiciones de inmersión total. Al mismo tiempo, debe poder adaptarse a las condiciones de trabajo de operación continua, operación intermitente y reanudación de la operación después de una parada a largo plazo.

4、Cada mezclador sumergible debe estar equipado con una varilla guía de acero inoxidable y un cable de elevación de acero inoxidable para permitir que se eleve y gire libremente, asegurando que el mezclador sumergible pueda instalarse y retirarse sin vaciar. El peso total del mezclador sumergible se apoya en un soporte, y este soporte debe ser capaz de soportar el empuje generado por el mezclador sumergible.

5、El mezclador sumergible debe funcionar de manera estable, con protección contra fugas en la cámara de aceite, protección contra el aumento de temperatura del estator y los protectores correspondientes.24Horario de operación.

1, Mezclador sumergible El motor puede funcionar de forma continua, intermitente y reanudar la operación después de una parada a largo plazo (parada normal del proceso) en condiciones de inmersión total. El agitador permanece estable durante todo el proceso de operación, y el tiempo de operación sin problemas no es menor que10000Horas, diarias continuas24Operación horaria u operación intermitente.

2、Sistema de riel mezclador sumergible: El sistema de riel puede ajustar libremente la elevación y el descenso del mezclador, y el mezclador se puede desmontar e instalar sin vaciar el tanque de agua. Todo el peso del mezclador está sobre el riel, y el material del riel se divide en acero inoxidable y material anticorrosivo de acero al carbono. Carcasa del motor: La carcasa del motor del mezclador sumergible está hecha de hierro fundido, prepucio de acero inoxidable y materiales totalmente de acero inoxidable. El grosor de la carcasa es suficiente para soportar cualquier carga, y su superficie es plana y lisa.

3、Impulsor de mezclador sumergible: El impulsor está hecho de acero inoxidable y ha sido sometido a pruebas de equilibrio dinámico. Se instala un dispositivo de bloqueo entre el impulsor y el eje para evitar el aflojamiento durante la rotación. Las palas están diseñadas en tres piezas con funciones autolimpiantes y libres de vibraciones.

4、Eje del mezclador sumergible: El motor y el impulsor del mezclador adoptan el modo de transmisión directa, el eje está hecho de acero inoxidable, el eje puede soportar todas las cargas axiales y radiales, y la vida útil de diseño del rodamiento no es inferior a100000horas, el eje del impulsor está completamente aislado del medio de agitación.

5、Sello del eje del mezclador sumergible: Se utilizan dos sellos mecánicos. El material de la superficie del sello mecánico es carburo de tungsteno resistente a la corrosión. La vida útil del sello mecánico no es menor que25000Hora.

6, Motor del mezclador sumergible: El motor del mezclador sumergible es un motor asíncrono trifásico de jaula de ardilla con un nivel de protección deIP68, el grado de aislamiento esF, el motor sumergible puede funcionar continuamente y puede arrancar al menos10De segunda categoría.

72. Cables y sellos de cable para mezclador sumergible: El motor está equipado con cables de control y potencia sumergibles. Para proteger el motor al máximo, incluso en caso de funcionamiento anormal accidental, si el cable se daña y el motor aún está sumergido, no se permite la entrada de humedad al motor y a la caja de conexiones en la entrada del cable. La entrada del cable debe sellarse con tres capas. El lado interior debe utilizar cable unipolar pelado y estañado y luego embebido en resina. Todo el cable intermedio está embebido en resina y sellado con un anillo de goma largo en el lado más externo. El conjunto de sellado del cable debe fabricarse como una unidad integrada.

8、Protección del agitador sumergible: Se instala un sensor de temperatura en el devanado del motor para monitorear el sobrecalentamiento del devanado del motor. Se debe instalar un sensor de protección contra fugas y humedad en el agitador, que debe ser capaz de monitorear y enviar una señal de alarma antes de que el agitador se dañe gravemente.

91. Sistema de instalación y elevación del mezclador sumergible: El sistema de instalación y elevación incluye rieles guía, cables de elevación, soportes de elevación de agua y fijaciones de cable. La estructura de la carcasa del mezclador tiene un diseño o configuración que es conveniente para fijar el cable de elevación. No es necesario vaciar la piscina al instalar el mezclador.
