K、QLas válvulas de corredera controladas electrónicamente están diseñadas como válvulas de unión parcial. Son componentes básicos que se utilizan para cambiar la dirección del flujo de aire en sistemas neumáticos. Están controladas por electroválvulas piloto y equipadas con dispositivos manuales. Presentan un buen rendimiento de sellado y son fáciles y fiables de usar.
Parámetros técnicos
modelo | Modelo | Presión de trabajo (Mpa) |
K25DH-06/08 | Solenoide único |
0,2-0,8 |
K25DH-10/15 | Solenoide único | |
K25DH-20/25 | Solenoide único | |

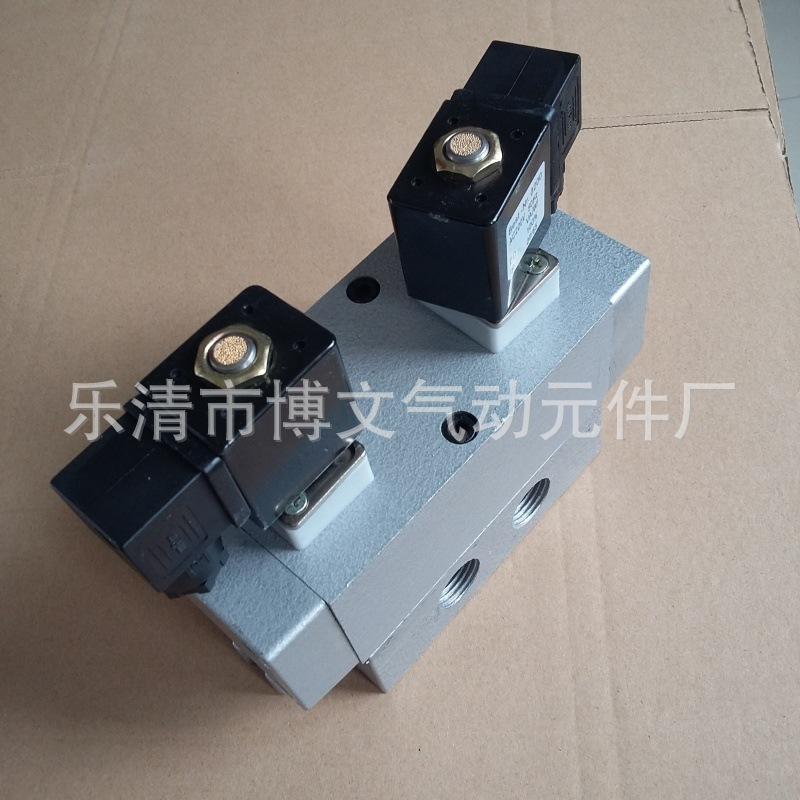

K25D2H-06/08 | Control electrónico dual | |
K25D2H-10/15 | Control electrónico dual | |
K25D2H-20/25 | Control electrónico dual | |
Q24DH-06/08 | Solenoide único | |
Q24DH-10/15 | Solenoide único | |
Q24D2H-06/08 | Control electrónico dual | |
Q24D2H-10/15 | Control electrónico dual |
modelo | Q24HD-6 Q24HQ-6 Q24HD-6 Q24HQ2-6 | Q24HD-8 Q24HQ-8 Q24HD-8 Q24HQ2-8 | Q24HD-10 Q24HQ-10 Q24HD-10 Q24HQ2-10 | Q24HD-15 Q24HQ-15 Q24HD-15 Q24HQ2-15 |
Área de sección transversal efectiva (mm) | 6 | 8 | 10 | 15 |
Presión de trabajo (MPa) | 0,2-0,8 | |||
Tiempo de conmutación(S) | 0.1 | |||
Temperatura ambiente (°C) | -10~55 | |||
Temperatura media (°C) | 0~50 | |||
Tensión de alimentación (V) | CA: 220, 110, 36; CC: 48, 24, 12 La fluctuación de voltaje se permite entre un 10 % y un 15 % del valor nominal. No existe este parámetro para el control de gas. | |||
Esperanza de vida (10.000 veces) | >=150 | |||
Características:
La válvula de corredera de cuatro vías y dos posiciones es un componente fundamental para cambiar la dirección del flujo de aire en dispositivos neumáticos. Además, es un producto tradicional con una larga trayectoria.
Q24DH-6(8) | Q24DH-10(15) | Q24DH-20(25) | |
Q24DH-6(8) | Q24DH-10(15) | Q24DH-20(25) | |
Presión de trabajo (MPa) | 0,2-0,8 | ||
Temperatura del medio de la fuente de gas (°C) | 0-50 | ||
Voltaje de trabajo (V) | CA 220, 110, 36, 50 Hz, CC 36, 24, 12 | ||
Temperatura ambiente (°C) | 5-50 | ||
Tiempo de conmutación (seg) | 0.04 | 0.06 | 0.10 |
Volumen de fuga (ml/min) | 50 | 100 | 200 |
Frecuencia de conmutación (Hz) | 10 | 8 | 5 |
Valor S del área transversal efectiva (mm) | 10(20) | 40(60) | 110(190) |
La electroválvula de acero inoxidable es un actuador utilizado en sistemas de control de automatización de procesos industriales. Se abre o cierra automáticamente tras recibir una señal eléctrica para controlar el encendido/apagado o la regulación del caudal del fluido en la tubería.
Esta serie de válvulas solenoides se puede utilizar ampliamente en textiles, impresión, productos químicos, plásticos, caucho, productos farmacéuticos, alimentos, materiales de construcción, maquinaria, electrodomésticos, tratamiento de superficies y otros departamentos de producción e investigación científica, así como en baños, comedores, aires acondicionados y otras instalaciones de la vida diaria.
Parámetros técnicos
Modo de acción: tipo piloto, tipo de acción directa, tipo de retroceso (dependiendo de la válvula)
Modo de control: Normalmente cerrado (estándar), normalmente abierto (parcialmente opcional)
Rosca de interfaz: G1/4～G2 (rosca NPT, opcional)
Diámetro nominal: DN10～50mm
Presión de trabajo: Alta 4,0 MPa (consulte la tabla de parámetros para obtener más detalles)
Medio aplicable: fluido neutro, gaseoso o líquido.
Viscosidad: ≤21 m㎡/s
Temperatura media: -10 ～ +80 ℃ (+130 ℃, opcional)
Temperatura ambiente: -10～+50℃
Material del cuerpo: acero inoxidable
Material de sellado: NBR (estándar), FKM, EPDM (opcional)
Voltaje estándar: CA: 24 V, 110 V, 220 V (50/60 Hz)
CC: 12 V, 24 V
Cambio de voltaje: ±10%
Ciclo de trabajo: funcionamiento continuo
Conexión eléctrica: toma de cable, grado de protección IP65
Instalación: Cabezal del solenoide, preferiblemente verticalmente hacia arriba
