Separador magnético de tambor húmedo electromagnético CRS400*300 para procesamiento de minerales, separador magnético húmedo débil, separador magnético de tubo

Información del producto

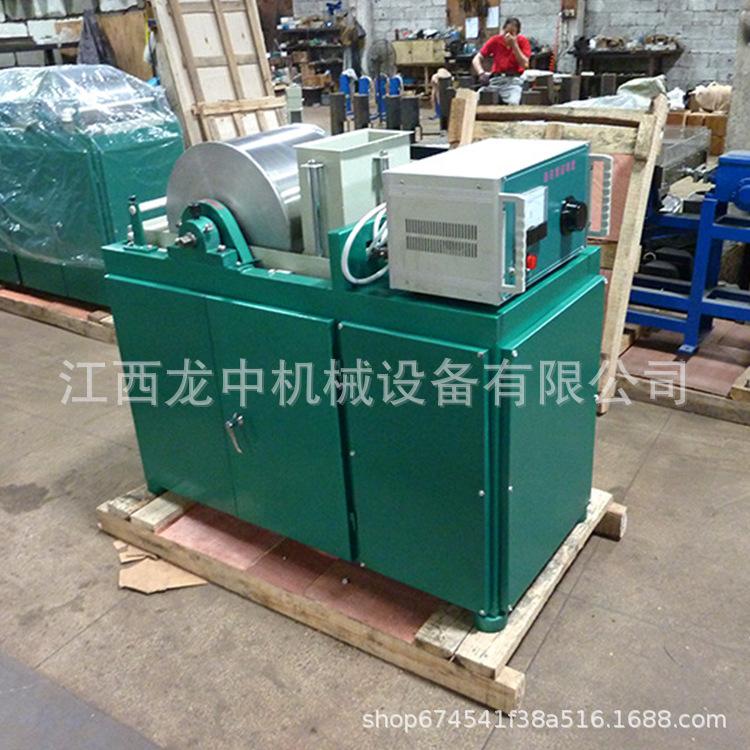

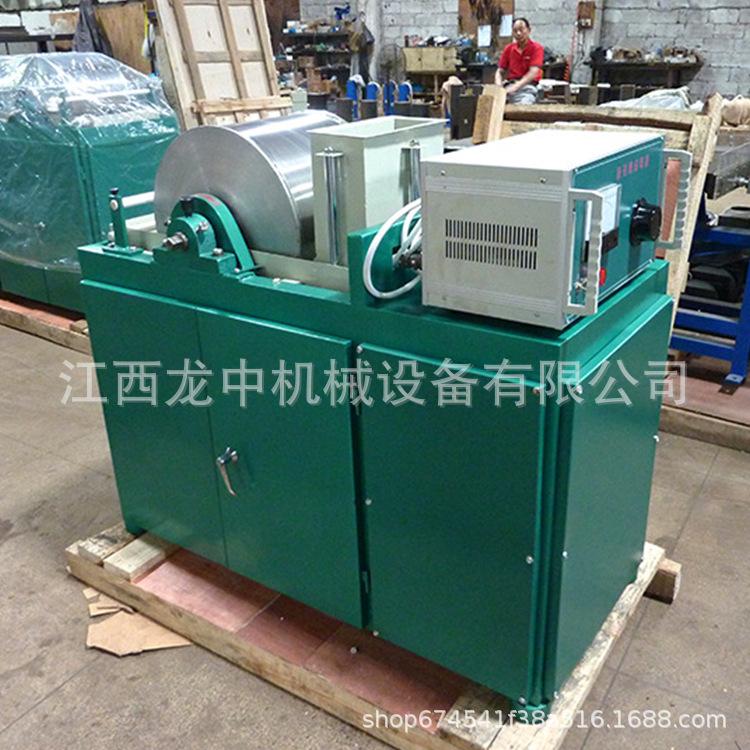

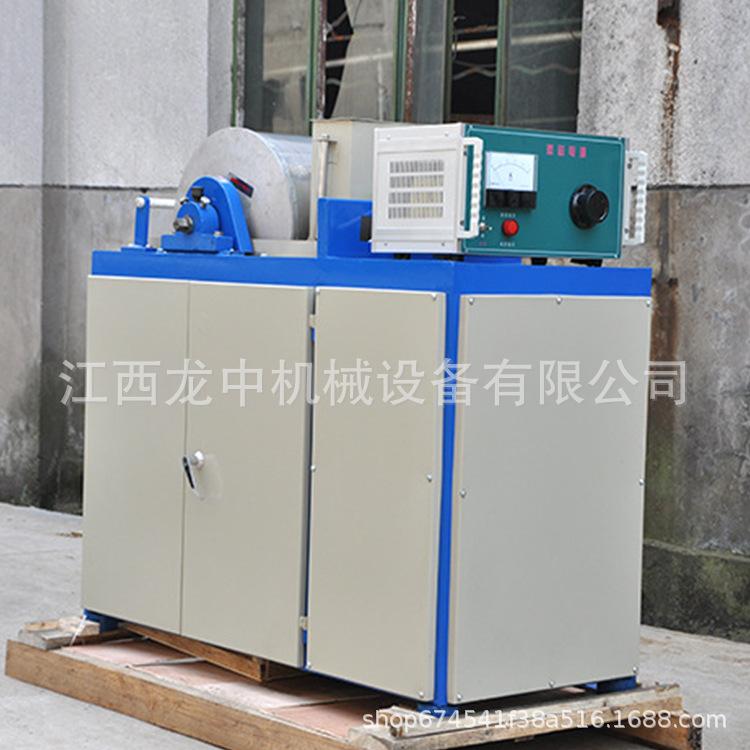

Nombre del producto: Separador magnético húmedo tipo tambor

Material del producto: acero

Tamaño del producto: 783*600*1200

Tamaño pequeño, peso ligero, operación simple y mantenimiento conveniente.、Ocupa poco espacio,

Uso, buena resistencia al desgaste, uso.TasaLargo, alta tasa de clasificación, alta eficiencia

Descripción del producto: El separador magnético débil húmedo de tambor XCRS se utiliza principalmente en laboratorios de beneficio de metales. Utiliza un método húmedo para separar magnéticamente minerales de grano fino de fuerte magnetismo en una fase de separación aguas abajo. El separador magnético débil húmedo de tambor XCRS es compacto, ligero, fácil de operar y de fácil mantenimiento. Este equipo no es apto para pruebas de beneficio con líquidos corrosivos.

Estructura del producto:

El separador magnético húmedo débil en forma de tambor XCRS consta de dos partes: el cuerpo del separador magnético y la fuente de alimentación en forma de tambor. El cuerpo del separador magnético incluye principalmente: (1) bastidor (2) tambor magnético (3) canaleta de mineral (4) tubería de pulverización de agua (5) dispositivo de transmisión (6) caja de alimentación de mineral

El separador magnético débil húmedo de tambor XCRS se utiliza principalmente en laboratorios de beneficio de metales. Utiliza un método húmedo para separar magnéticamente minerales de grano fino de fuerte magnetismo, y la separación se realiza aguas abajo. El separador magnético débil húmedo de tambor XCRS es compacto, ligero, fácil de operar y de fácil mantenimiento. Este equipo no es apto para pruebas de beneficio con líquidos corrosivos.Introducción a la estructura

El separador magnético húmedo débil en forma de tambor XCRS consta de dos partes: el cuerpo del separador magnético y la fuente de alimentación en forma de tambor. El cuerpo del separador magnético incluye principalmente: (1) bastidor (2) tambor magnético (3) canaleta de mineral (4) tubería de pulverización de agua (5) dispositivo de transmisión (6) caja de alimentación de mineral

La fuente de alimentación del tambor es una fuente de alimentación con rectificador de puente de silicio independiente, y su salida se ajusta mediante el mango del regulador de voltaje.

1. Bastidor: Está soldado a partir de acero angular y es la parte de soporte de toda la máquina.

2. Tambor magnético: Está equipado con cuatro bobinas de excitación y núcleos magnéticos, y un imán adicional sin bobina de excitación se instala en el lado de descarga para facilitar la descarga. Estos cinco imanes se fijan al mandril en forma de abanico, y el mandril se fija al bastidor mediante un cojinete de soporte. El cilindro está hecho de aluminio no magnético y acero inoxidable. La conexión de las bobinas de ventilador provoca la alternancia del campo magnético en cada palma magnética. Las partículas de mineral giran 180 grados cada vez que pasan a través de un imán. Bajo la acción de la agitación magnética, se puede mejorar la calidad de los productos magnéticos. En un extremo del mandril, hay una estructura de extensión cuadrada, y la placa de mano se puede utilizar para hacer que el imán en el tambor magnético gire sobre su eje para satisfacer las necesidades de clasificación de diferentes tipos de minerales.

3. Dispositivo de transmisión: Está instalado en un lateral de la parte inferior del bastidor. Para bajar el centro de gravedad de toda la máquina, la transmisión consta de tres motores de CA y un sinfín y una caja de engranajes. La salida de la caja de engranajes se transmite al tambor magnético a través de una cadena, impulsando su rotación (el imán no gira con ella). La velocidad del tambor magnético es constante a 25 rpm, y la dirección de la fuerza de rotación del tambor magnético es coherente con la dirección de alimentación.

4. Comedero de minerales:

Está soldado con placas de aluminio y acero inoxidable y fijado al marco con tornillos; se proporciona un puerto de desbordamiento en el lado de alimentación del conducto de mineral para mantener el nivel del líquido, y se proporciona una boquilla receptora en la parte inferior del conducto de descarga para recibir el mineral.

5. Tubería de riego:

Un tubo de cobre perforado instalado en el marco está conectado a la fuente de agua interior y se utiliza para lavar el mineral en el tambor magnético; el ángulo de rociado de agua se puede ajustar girando el tubo de rociado de agua.

6. Caja de alimentación de mineral:

El cuerpo de la caja está soldado a partir de placas de acero inoxidable y su función es asegurar la uniformidad en la alimentación del mineral.
