JM744XInstrucciones de válvula de lodo hidráulica y neumática de diafragma de apertura rápida

1. Propósito:

Instalado en el exterior de la pared inferior de varios tanques de sedimentación para remover lodo y suciedad del fondo del tanque.

2. Características:

1, mecanismo de transmisión de doble diafragma,Sin ropa de movimiento;

2、El disco de la válvula y el asiento de la válvula son de sello suave,Buen rendimiento de sellado,Sin fugas;

3、Conducir a presión media es bajo,Control centralizado mediante válvula inversora eléctrica de cuatro vías y dos posiciones o válvula inversora manual de cuatro vías y dos posiciones,Fácil de operar.

3. Principales parámetros técnicos:

modeloPresión nominal

PN(Mpa)Presión de prueba de la carcasa

(Mpa)Accionamiento de diafragma

medioAccionamiento de diafragma

presión laboralTemperatura media

JM744X-1.0

1.61.5

2.4Agua limpia, gas0．15～0.6

(Mpa)

0～80°C

4. Principio de funcionamiento:

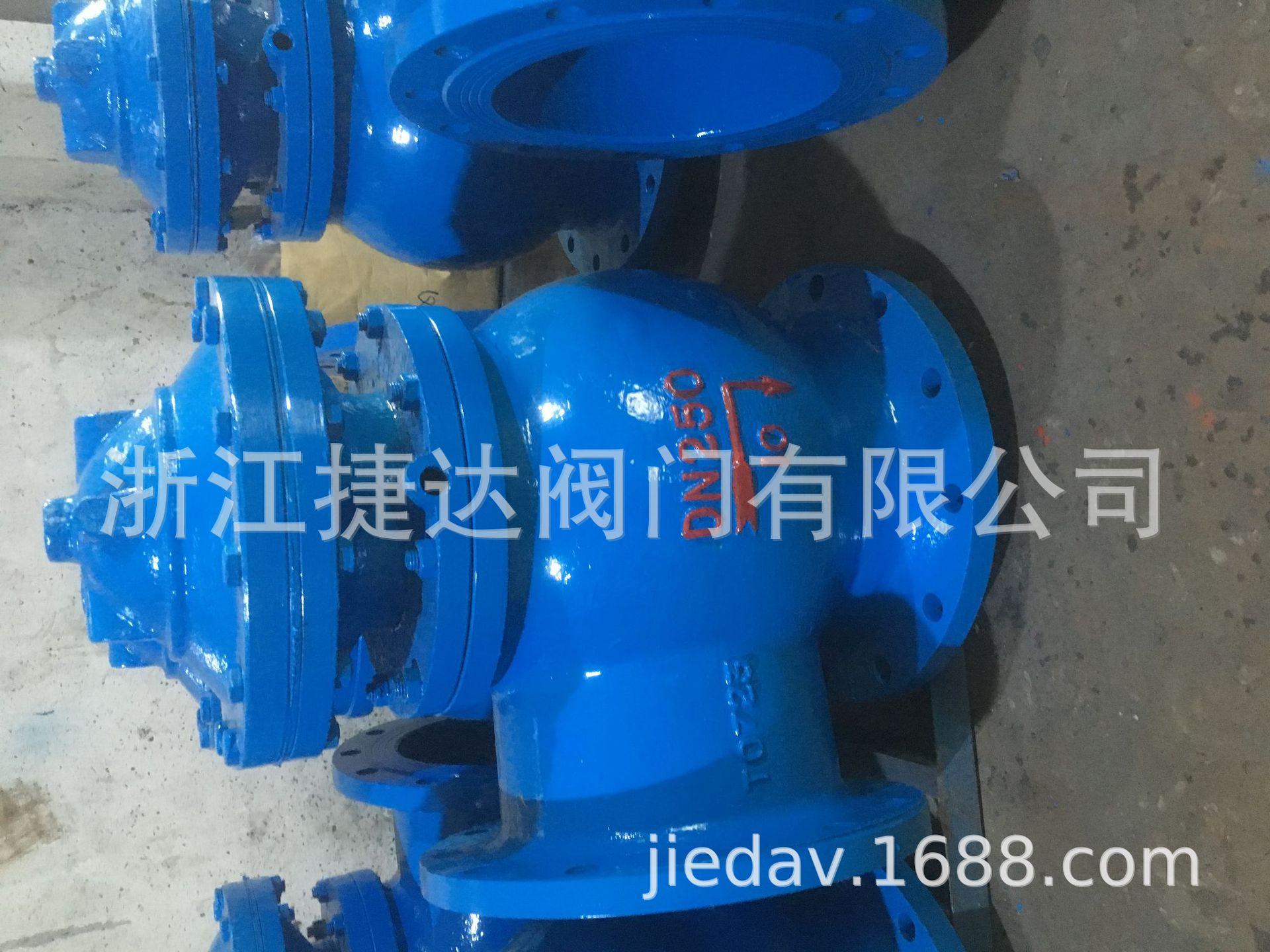

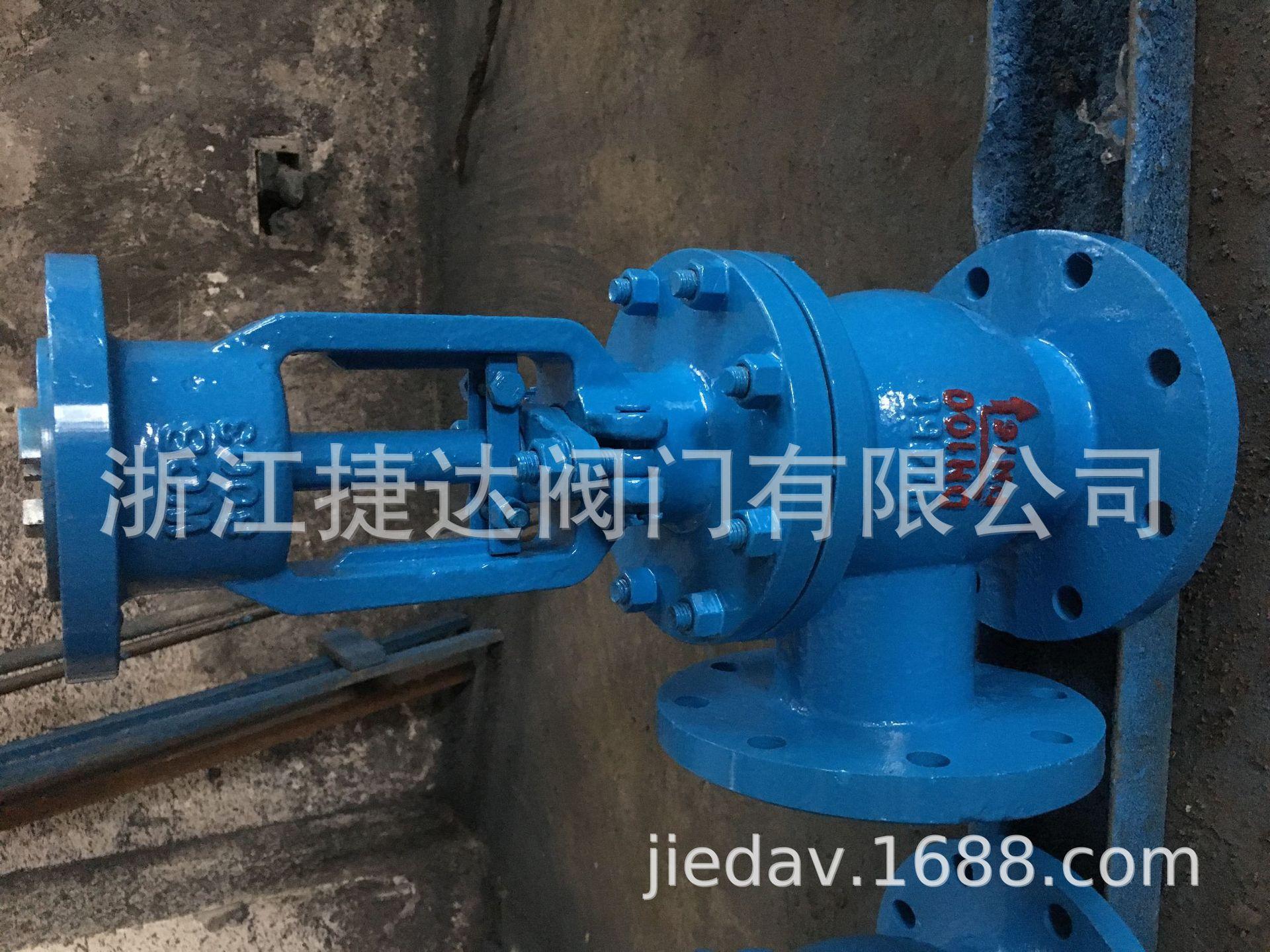

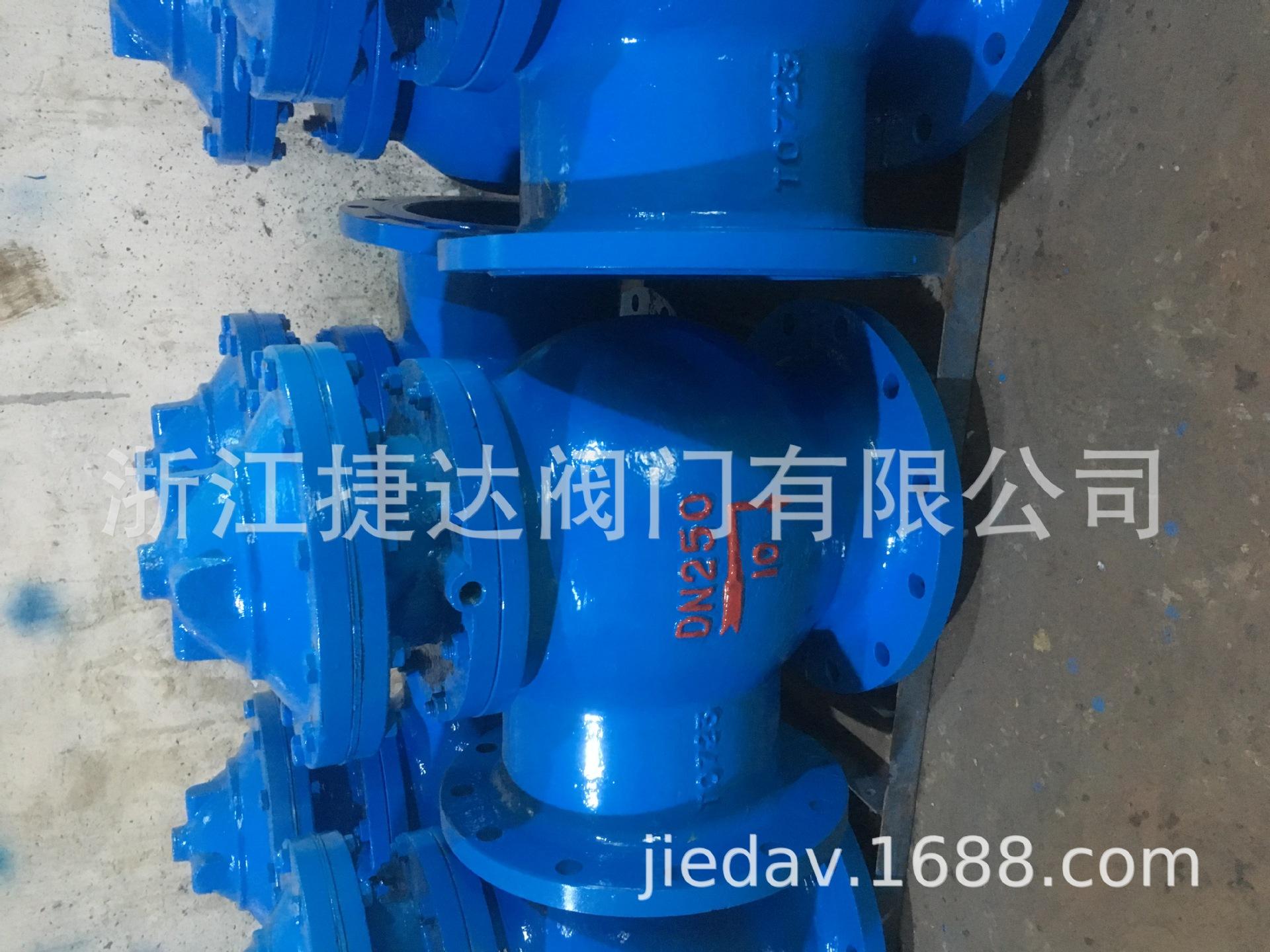

Este producto consta de un mecanismo de transmisión de diafragma de doble cámara y un cuerpo de válvula angular..Cuando la cámara superior del diafragma está presurizada,Cerrar la válvula;Cuando se presuriza la cámara inferior del diafragma,Abrir la válvula.

Selección de válvula inversora coincidente(Proporcionado por el usuario)

1、DN15Válvula inversora solenoide de cuatro vías y dos posiciones,Nivel de voltaje:24V

2、DN15、DN20Válvula inversora solenoide de cuatro vías y dos posiciones,Nivel de voltaje:220 V

3、DN15、DN20Válvula inversora solenoide de cuatro vías y dos posiciones
