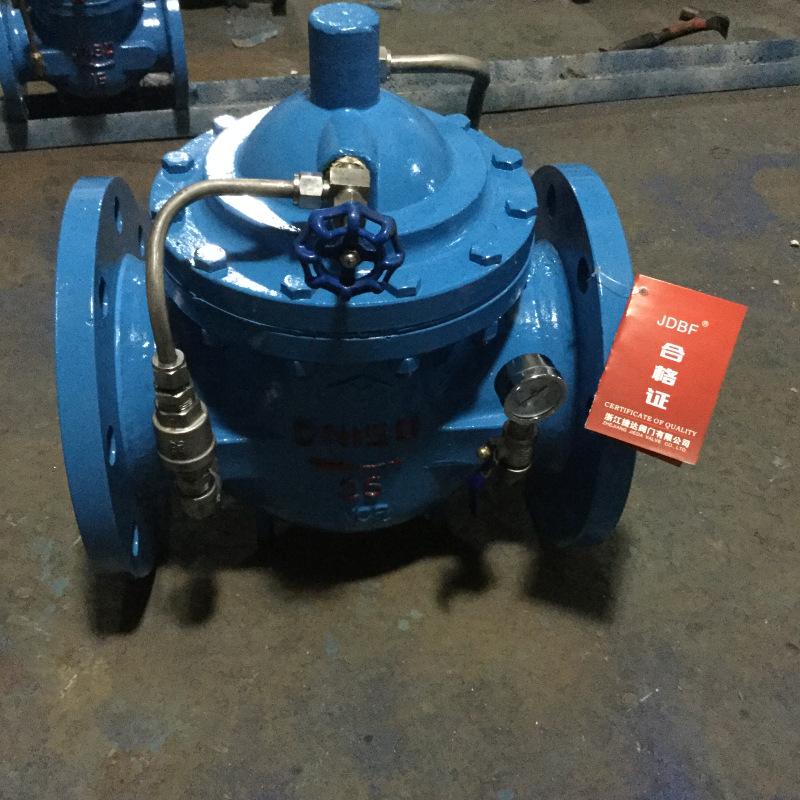

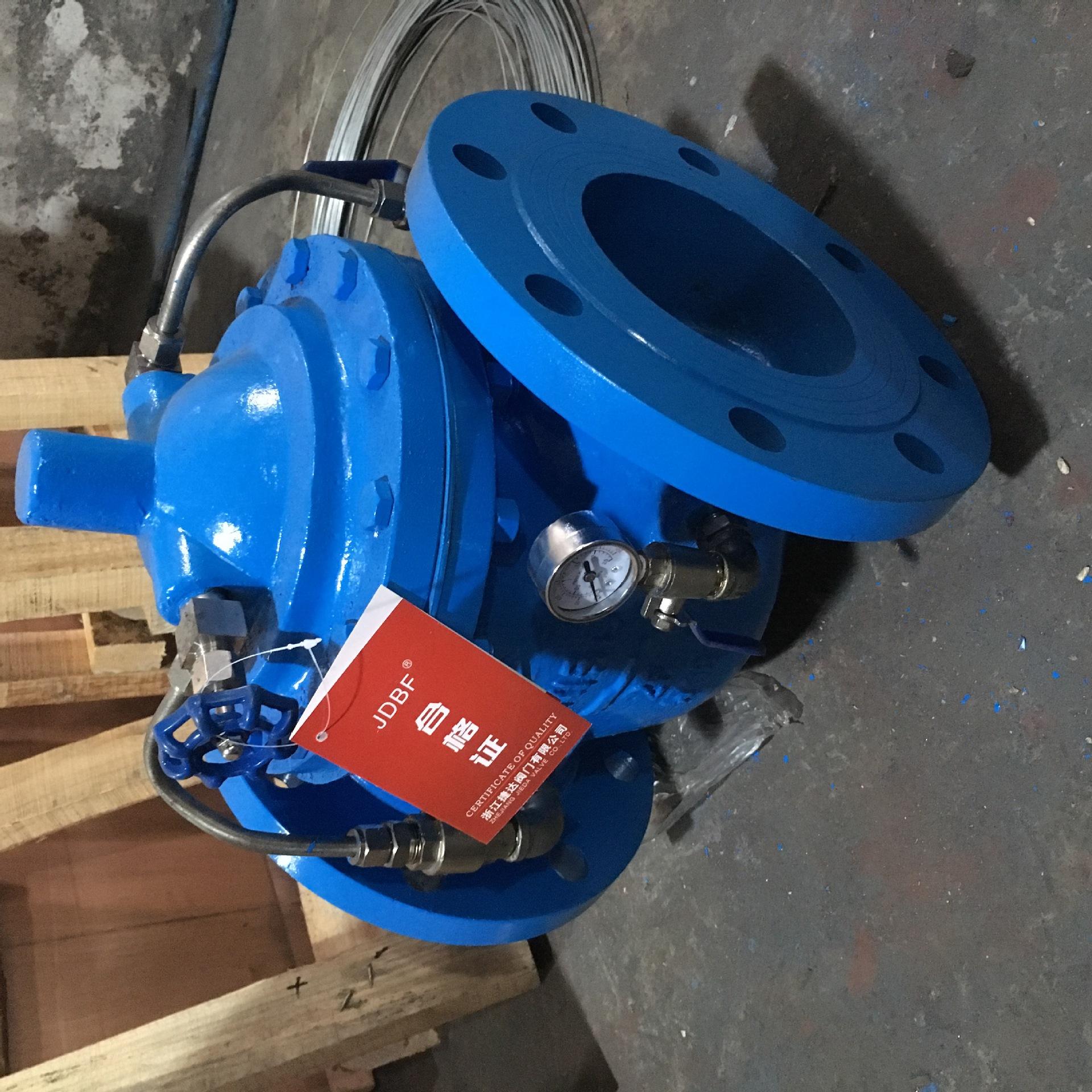

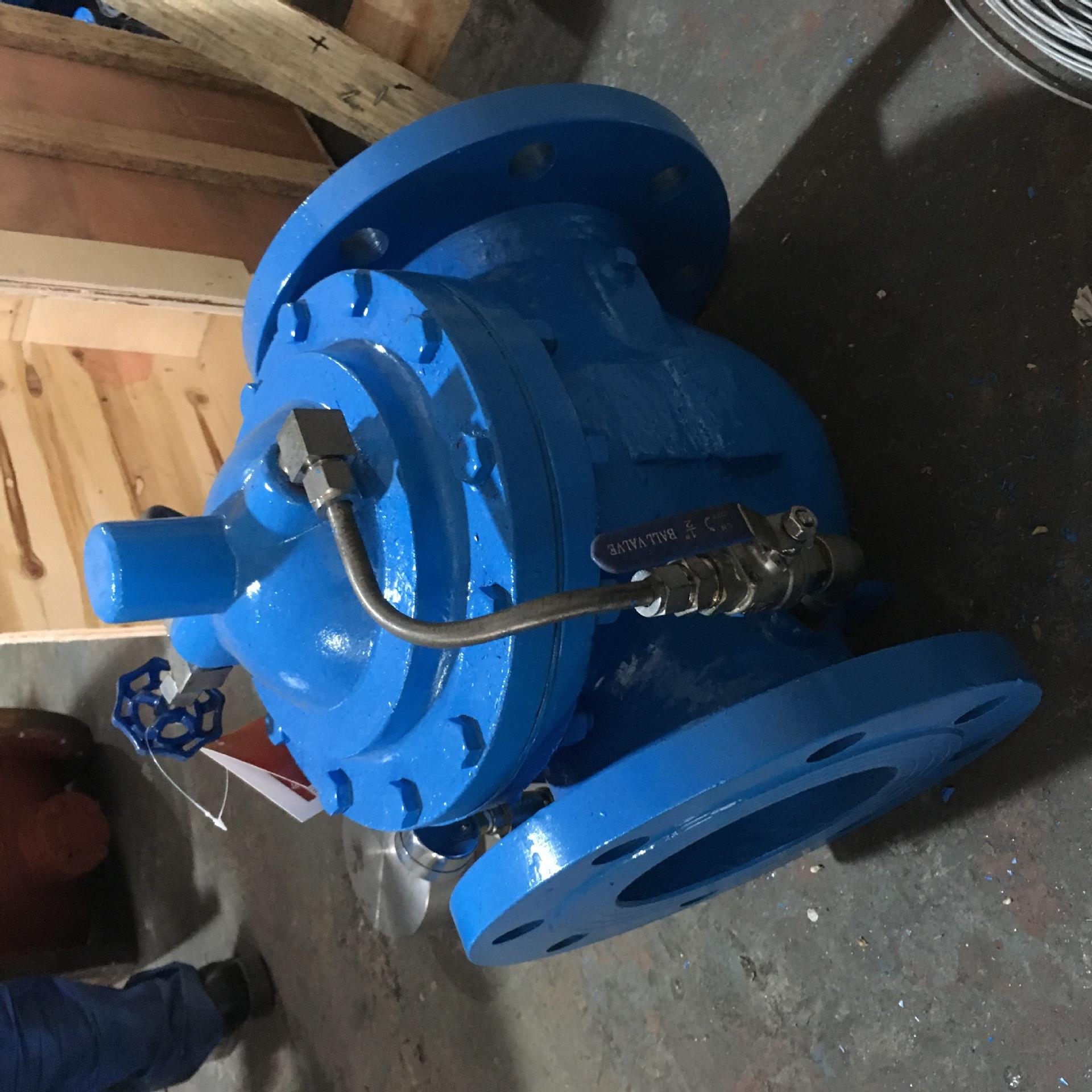

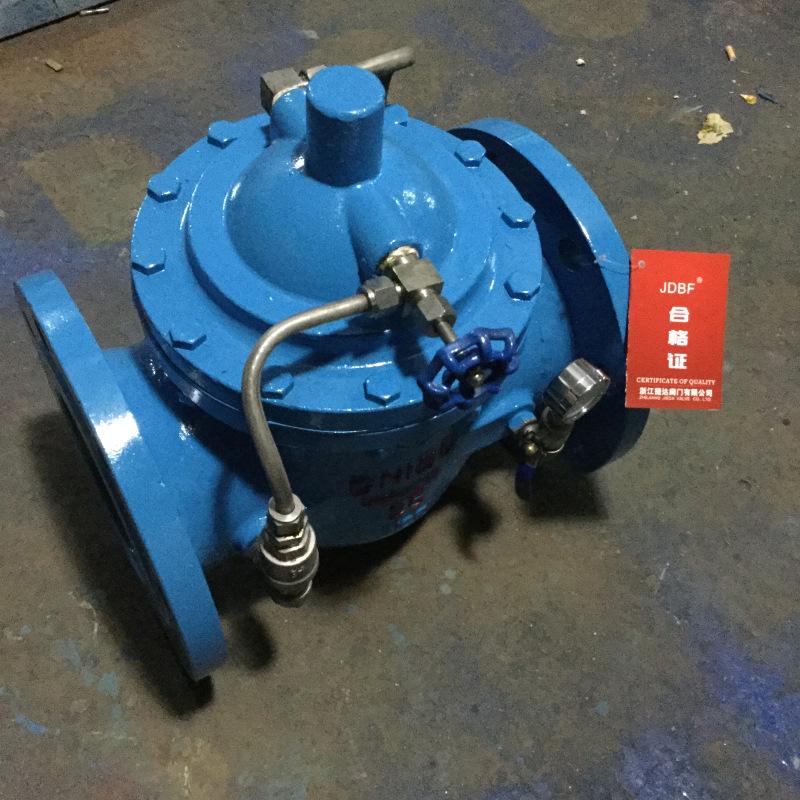

Válvula de Retención de Cierre Lento 300X

Válvula de Retención de Cierre Lento 300X Introducción del Producto

El cuerpo de la válvula adopta un diseño aerodinámico de canal completo, pequeña resistencia al fluido, gran caudal y buen efecto de sellado. Productos, bienvenidos a comprar.

300X válvula de retención de cierre lento estructura del producto

La válvula está compuesta por una válvula principal, una válvula piloto, una válvula de aguja, una válvula de bola, un microfiltro y un manómetro. Dado que la válvula piloto, la válvula de aguja, la válvula de bola, el microfiltro y el manómetro están conectados a la válvula principal con un conducto, se les denomina colectivamente sistema de control por conducto.

Principio de funcionamiento de la válvula de retención de cierre lento 300X

Cuando el agua entra en la tubería desde el extremo de entrada de agua de la válvula, el agua pasa a través del microfiltro, la válvula de aguja y la válvula unidireccional y entra en la cámara de control de la tapa de la válvula, y luego se descarga aguas abajo a través de la válvula de bola. Dado que la válvula de aguja tiene una abertura pequeña, generalmente es suficiente abrirla 1/4 de vuelta, por lo que la velocidad de descarga en la cámara de control es mayor que la velocidad de reposición del agua de entrada. Como resultado, la presión en la cámara de control disminuye, y la presión de entrada que actúa debajo del disco de la válvula principal levanta el disco de la válvula principal, abriendo así el disco de la válvula principal para suministrar agua aguas abajo. Cuando la tubería deja de suministrar agua, el agua aguas abajo comienza a fluir de regreso. Debido a la acción de la válvula unidireccional, una parte del agua retornada no puede salir después de entrar en la cámara de control de la tapa de la válvula a través de la válvula de bola, y la presión aumenta gradualmente, y finalmente el disco de la válvula principal se cierra herméticamente, impidiendo que el agua fluya de regreso aguas abajo y desempeñando un papel de cierre lento y silencioso.

Instalación y ajuste de válvula de retención de cierre lento 300X

1. El método de instalación de la válvula principal se instala horizontalmente en la tubería. La válvula mira hacia arriba, y otros métodos de instalación también pueden alcanzar la función de uso.

2. Antes de la instalación, retire todos los residuos de la tubería. Durante la instalación, preste atención a la flecha en el exterior de la válvula principal e instálela según la dirección.

3. Se debe instalar una válvula de compuerta y un filtro antes de la válvula principal, y también se debe instalar una válvula de compuerta después de la válvula principal para facilitar el mantenimiento.

4. Las tuberías deben enjuagarse a fondo antes de suministrar agua.

5. Al probar el agua, abra lentamente la válvula de compuerta frente a la válvula principal y aumente lentamente la presión. Al mismo tiempo, preste atención a si la tubería de control fuera de la válvula principal tiene fugas.

6. El filtro de la válvula principal debe limpiarse regularmente.

7. La válvula de aguja y la válvula de bola se pueden ajustar juntas para obtener la mejor velocidad de apertura y cierre.
