Introducción del producto

Este producto está diseñado y fabricado por el personal de ingeniería y técnico de nuestra empresa. El cuerpo de la válvula adopta un diseño aerodinámico de canal completo, con baja resistencia al fluido y gran caudal. El método de transmisión adopta operación hidráulica, es decir, la presión del agua en la tubería se utiliza para operar automáticamente el movimiento ascendente y descendente de la válvula principal, controlar la apertura de la válvula y ajustar la presión aguas abajo para mantener la presión aguas abajo al valor de presión establecido del resorte de la válvula piloto. Cuando la presión aguas abajo excede el valor establecido, la válvula reductora de presión se cerrará automáticamente para garantizar que la presión de salida permanezca sin cambios. Este producto es un producto ideal para suministro de agua doméstica, sistema contra incendios y sistema de suministro de agua industrial. Bienvenido a comprar.

Tipo de estructura

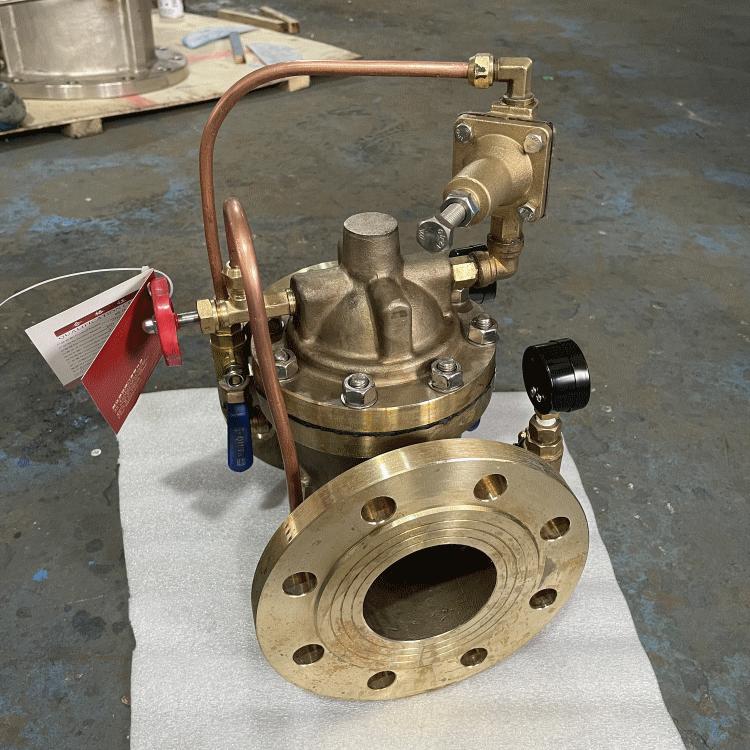

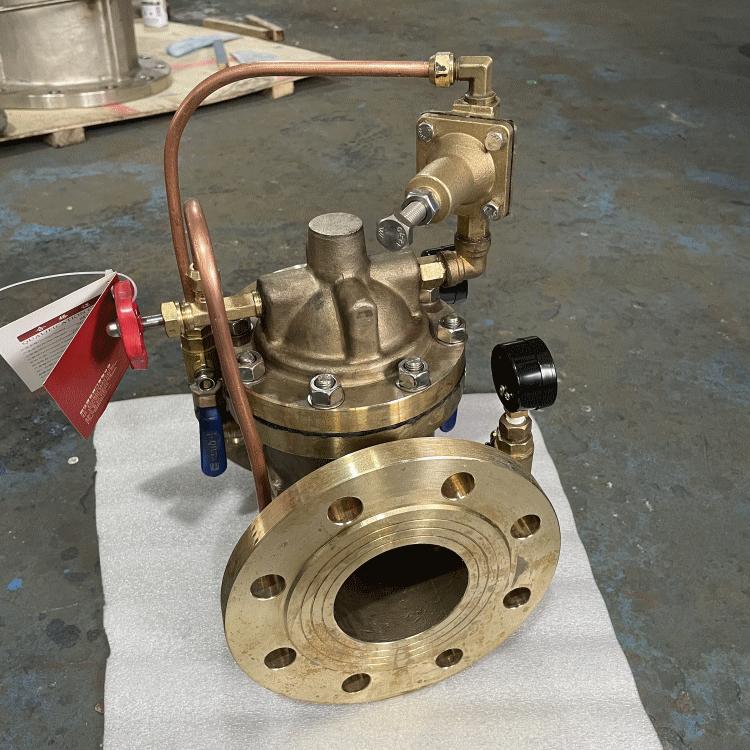

La válvula está compuesta por una válvula principal, una válvula piloto, una válvula de aguja, una válvula de bola, un microfiltro y un manómetro. Dado que la válvula piloto, la válvula de aguja y el manómetro están conectados a la válvula principal con un conducto, se les llama colectivamente sistema de control por conducto.

Principales prestaciones técnicas:

Principio de funcionamiento:

La presión de entrada P1 entra en la cámara de control de la válvula principal a través del conducto y la válvula de aguja 16, y establece una presión descendente F3. La presión de salida P2 también actúa sobre el diafragma de la válvula piloto 15 a través del conducto y se opone al resorte regulador de la válvula piloto. Cuando la presión aguas abajo excede el valor establecido del resorte de la válvula piloto, la válvula piloto se cierra. El volumen de descarga de agua en la cámara de control es 0, y la presión variable F3 alcanza el valor máximo, entonces el disco de la válvula principal presiona el asiento de la válvula y la válvula reductora de presión se cierra. Cuando la presión aguas abajo es menor que el valor establecido del resorte de la válvula piloto, la válvula piloto se abre, y el agua a presión en la cámara de control se descargará hacia aguas abajo a través de la válvula piloto 15 y la válvula de bola 17. Dado que la apertura de la válvula de aguja es pequeña (1/4~1/2) y el conducto de entrada es más pequeño que el conducto de salida, la velocidad de descarga es mayor que la velocidad de reposición de agua a presión, por lo que la presión F3 en la cámara de control se reduce, y la presión de entrada P1 que actúa debajo del disco de la válvula principal 6 levanta el disco de la válvula principal, abriendo así la válvula reductora de presión. En el estado de regulación estable, el volumen de descarga es igual al flujo de reposición de agua, la apertura del puerto de la válvula principal permanece sin cambios y la presión aguas abajo es estable.

Instalación y Ajuste:

1. La mejor manera de instalar la válvula principal es instalarla horizontalmente en la tubería con la tapa de la válvula hacia arriba. Otros métodos de instalación también pueden lograr la función deseada. Antes de la instalación, los residuos en la tubería deben eliminarse por completo. Preste atención a la flecha de flujo de agua en el exterior del cuerpo de la válvula principal e instálela según la dirección. Después de la instalación, asegúrese de que no haya presión de la tubería actuando sobre el cuerpo de la válvula y los componentes internos de la válvula.

2. Se debe instalar una válvula de compuerta y un filtro antes de la válvula principal, y también se debe instalar una válvula de compuerta después de la válvula para facilitar el mantenimiento.

3. El filtro 18 en la válvula principal debe limpiarse regularmente.

4. El sistema de tuberías debe enjuagarse a fondo antes de pasar el agua.

5. Las válvulas de derivación deben instalarse en tuberías importantes de suministro de agua.

6. Método de regulación de voltaje:

(1) Cierre la válvula de aislamiento aguas arriba y abra la válvula de aislamiento aguas abajo para liberar presión. Después de que la presión aguas abajo caiga en 0.1 MPa, cierre la válvula de aislamiento aguas abajo;

(2) Gire el tornillo de ajuste de la válvula piloto a la posición más alta;

(3) Abra lentamente la válvula de aislamiento aguas arriba hasta que esté completamente abierta;

(4) Apriete lentamente el ajuste de la válvula piloto hacia abajo, la presión de salida aumentará gradualmente hasta que el tornillo de la válvula reguladora se bloquee en el valor establecido;

(5) Si la presión se ajusta demasiado, es necesario reajustar desde el primer paso, es decir, solo se puede ajustar de baja presión a alta presión.
