Recordatorio: Los productos de esta tienda son productos personalizados.







>>>Ámbito de aplicación
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
Dongguan Ao Ming sincronizado con productos de módulo rectoSe puede aplicar a máquinas expendedoras, máquinas de venta automática, manipuladores, mecatrónica, plotters, máquinas fotográficas, impresoras de superficie plana, alimentación automática, plataformas móviles, plataformas de cámara, equipos de automatización, máquinas de grabado, impresoras de inyección de tinta, máquinas de corte mecánico, máquinas de corte láser, máquinas de grabado, maquinaria de alimentación, manipuladores automáticos, máquinas apiladoras, máquinas de calzado, portadores láser, máquinas de pulverización, máquinas de descarga, máquinas dispensadoras, máquinas de soldar, guías fotográficas, máquinas de mejora de la producción, guías de retardo, diapositivas de TV y otros equipos de producción industrial relacionados.
>>>Características del producto
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ

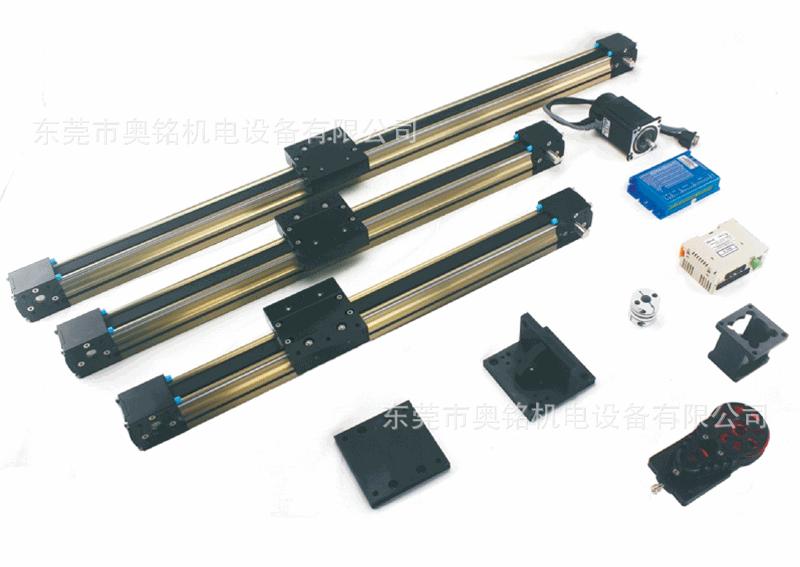

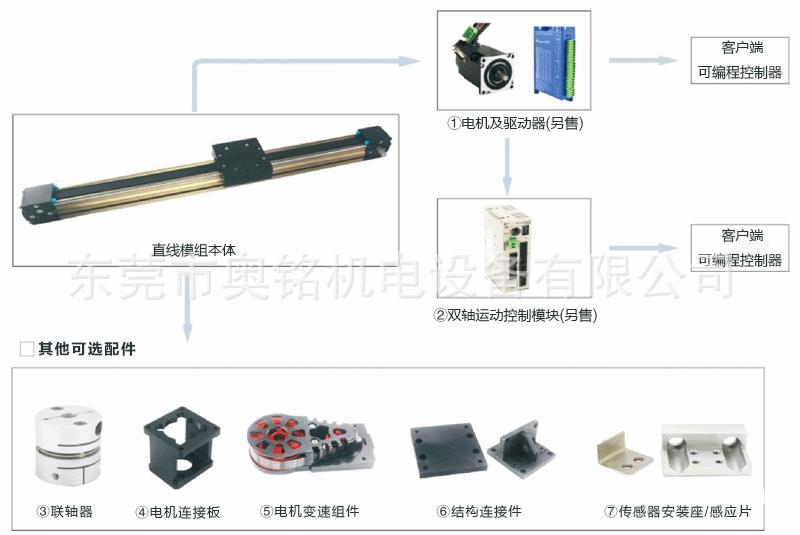

□Composición del sistema
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ

|
número de serie |
nombre |
Resumen |
|
① |
controlador de motor |
Motor paso a paso con brida 42, 57, 60, 80, 86, 90 opcional, servomotor paso a paso |
|
2 |
Módulo de control de movimiento de dos ejes |
Un pequeño módulo de control de movimiento con múltiples funciones programables, cada eje se puede controlar por separado |
|
③ |
Enganche |
Acoplamiento de flor de ciruelo, acoplamiento de diafragma |
|
④ |
Placa de conexión del motor |
Placa de conexión del motor del módulo y brida 40,42,57,60,80,86,90 |
|
5 |
Componentes de cambio de velocidad del motor |
Relación de reducción 1:1,8, 1:2,5, 1:3 |
|
⑥ |
Conectores estructurales |
Se utiliza para ensamblar mecanismos multieje. |
|
⑦ |
Asiento de montaje del sensor/pieza del sensor |
Se utiliza para instalar sensores de origen y límite. |
□Cómo leer los nombres de los productos
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
|
AMEGABYTE |
45 |
S060 |
1 |
SS |
57 |
METRO |
- |
D |
|
① |
2 |
③ |
④ |
5 |
⑥ |
⑦ |
|
⑧ |
|
① Nombre de la serie |
AMB:serie AMB |
|
② Especificación de riel |
45: ancho de 45 mm 60: ancho de 60 mm |
|
③ Viajes efectivos |
S060:600mm 100mm~4000mm se puede personalizar |
|
④ Tipo de eje de salida |
Vea el modo del eje de salida (1~8) en la figura de abajo |
|
⑤ Tipo de motor |
ST: Paso a paso SS: Paso a paso Servo SV: Servo (100W/200W/400W) |
|
⑥ Brida del motor paso a paso |
42:42mm 57:57mm 86:86mm |
|
⑦ Freno electromagnético |
Ninguno: sin freno electromagnético M: con freno electromagnético |
|
⑧ Potencia de entrada |
D: Entrada CC A: Entrada CA |

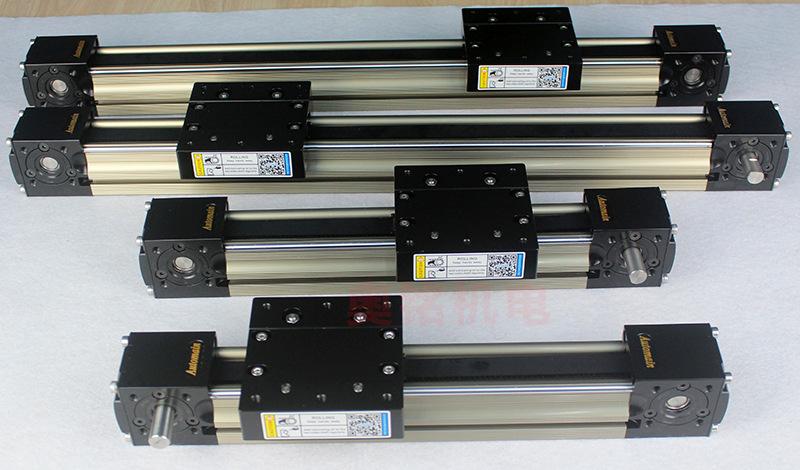

□Módulo de deslizamiento lineal de 45 pistas
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ

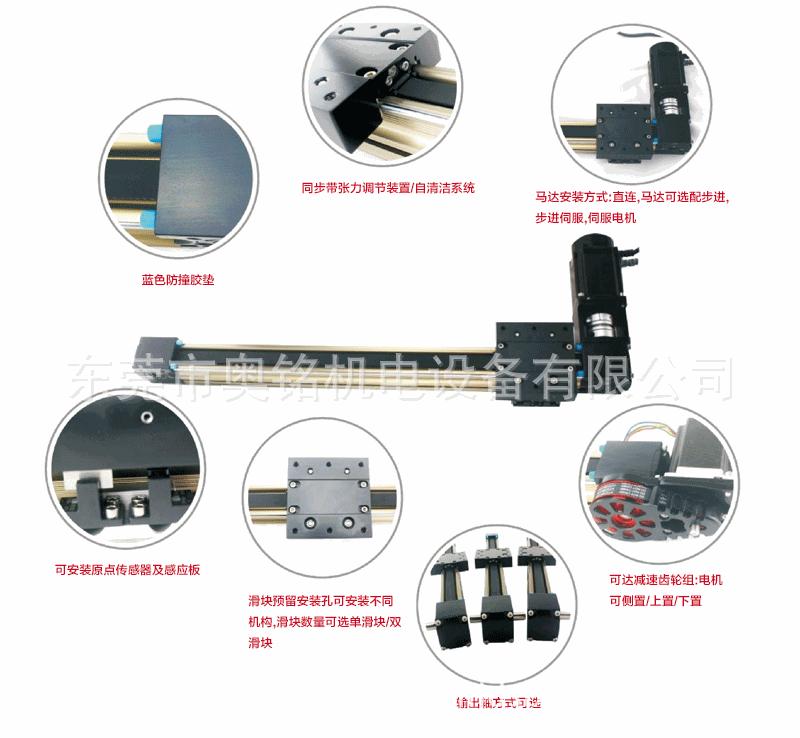

Características
Mayor velocidad y rigidez
·El recorrido se puede personalizar, hasta 4000 mm.
Baja fricción, bajo ruido y baja vibración.
Fuerte y resistente a la corrosión.
·Múltiples modos de conducción y accesorios disponibles
La correa de distribución de alta resistencia puede soportar cargas elevadas
Tensión de la correa ajustable
Puede construir una variedad de estructuras.
□Parámetros técnicos
|
Nombre del producto |
Dirigir |
Carga de calibración de una sola diapositiva |
Sea aplicable Esfuerzo de torsión |
máximo velocidad |
Segmentación duplicada Exactitud |
adaptación Brida del motor |
Peso básico (carrera de 100 mm) |
Cada aumento recorrido de 100 mm |
||
|
nivel |
vertical |
dinámica |
||||||||
|
AMB45 |
72 mm |
15 kg |
3 kilos |
10 kilos |
≤3 N.m |
2 m/s |
±0,05 mm |
57 mm/60 mm |
1,35 kg |
0,25 kg |
|
guía |
AMB45 |
AMB45 |
|
Fuerza/torque |
estático |
dinámica |
|
Fx(N) |
150 |
100 |
|
Fy(N) |
100 |
80 |
|
Fz(N) |
150 |
100 |
|
Mx(Nm) |
10 |
8 |
|
Mi(Nm) |
8 |
6 |
|
Mz(Nm) |
20 |
15 |

|

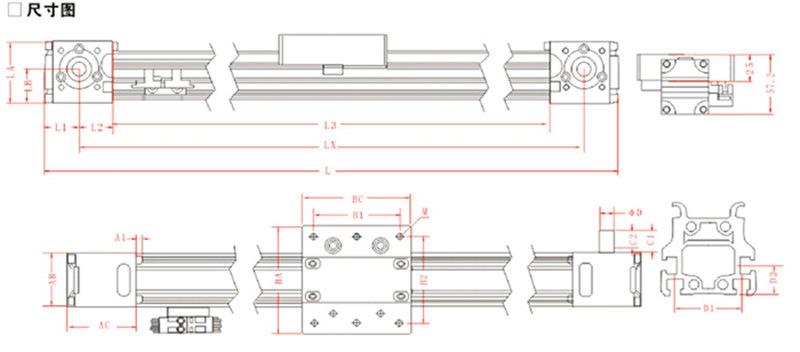

modelo |
Asiento del cojinete (mm) |
Extremo del eje (mm) |
Orificio del tornillo deslizante |
Ranura para tuerca de viga |
Orificio para tornillo lateral del contrapunto |
Motor recomendado |
|||||||||||||||
|
L1 |
L2 |
LA |
LB |
A1 |
AB |
C.A. |
C1 |
C2 |
Φd |
B1 |
B2 |
licenciado en Letras |
ANTES DE CRISTO |
Hilo |
D1 |
D2 |
tuerca cuadrada |
Círculo primitivo |
Orificio de tornillo |
||
|
AMB45 |
28.93 |
28.00 |
52.50 |
29.00 |
5.00 |
45.00 |
56.77 |
19.20 |
15.00 |
12.00 |
72.00 |
72.80 |
90.00 |
90.00 |
M5 |
32 |
14 |
M5 |
36 |
M5 |
57 Servomotor paso a paso 200 W/400 W servomotor |
◆Carrera efectiva = L-2*(L1+L2)BC-C*A1 ◆Se pueden agregar deslizadores adicionales según el tamaño de la carga
◆La longitud del módulo lineal se puede personalizar según la demanda ◆Aplicable a servomotores paso a paso/servomotores paso a paso
>>>Fuerte garantía posventa para comerciantes
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ






ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ

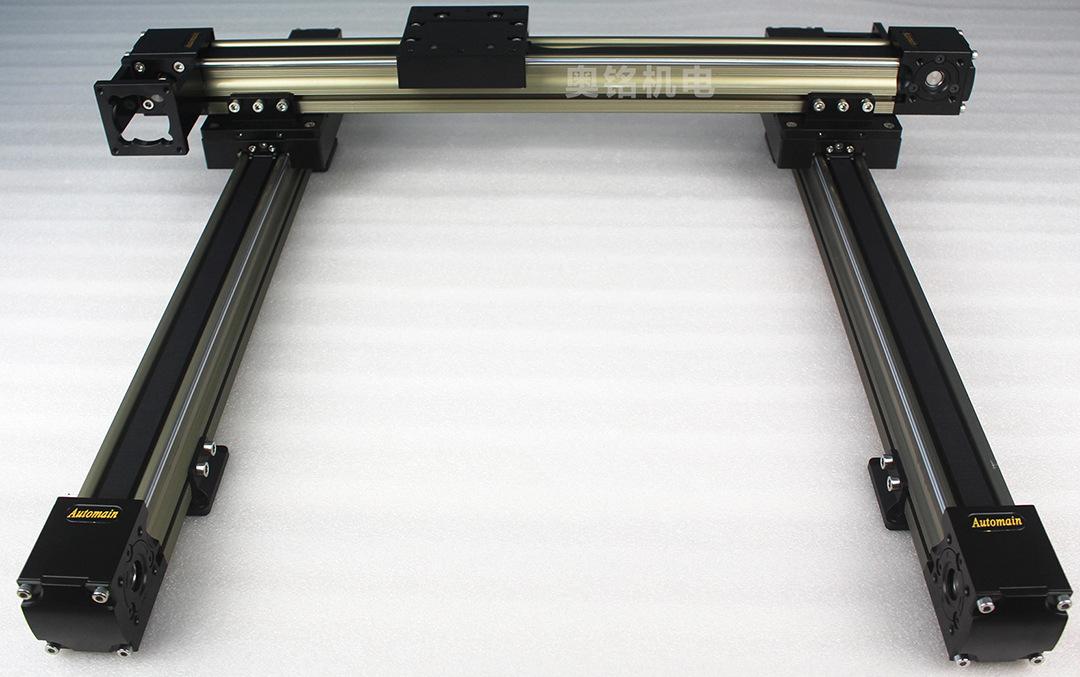

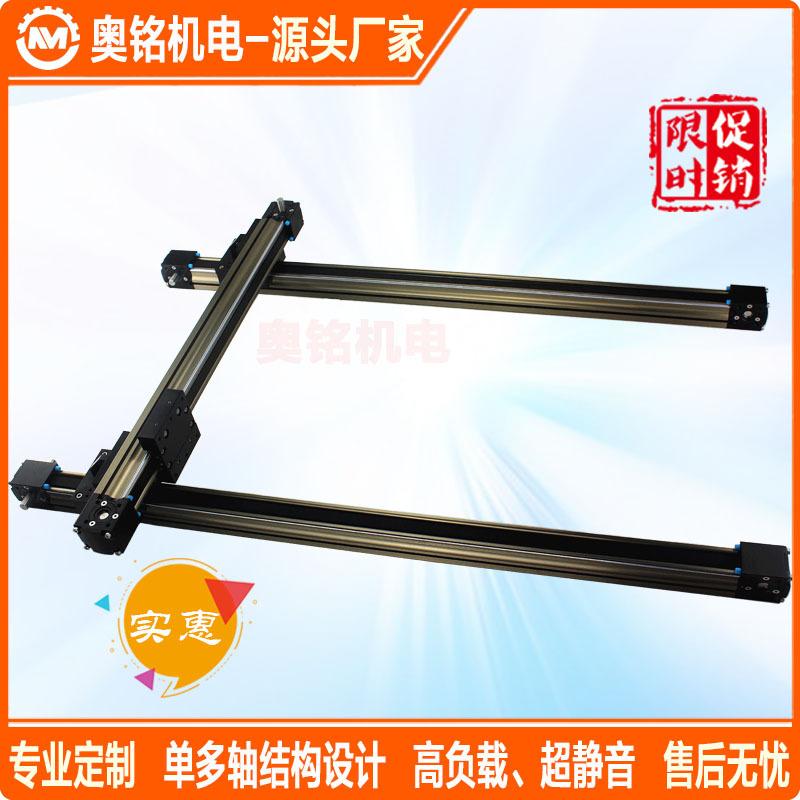

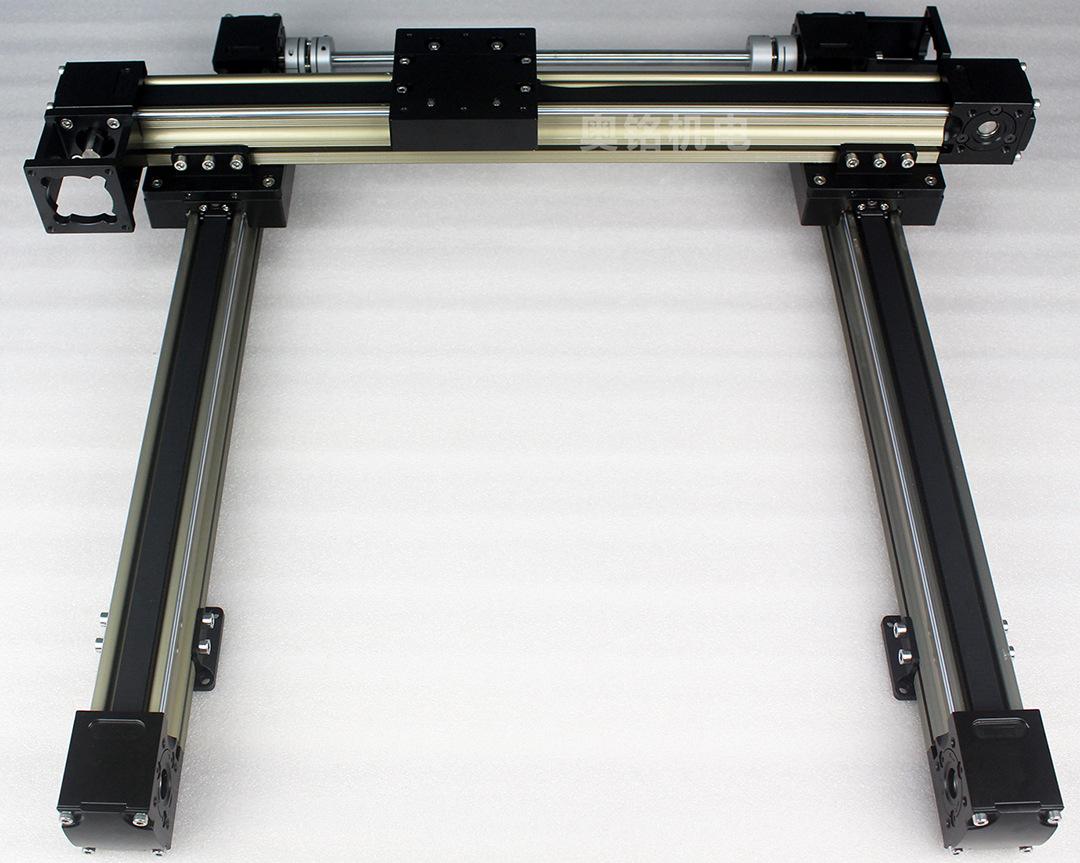

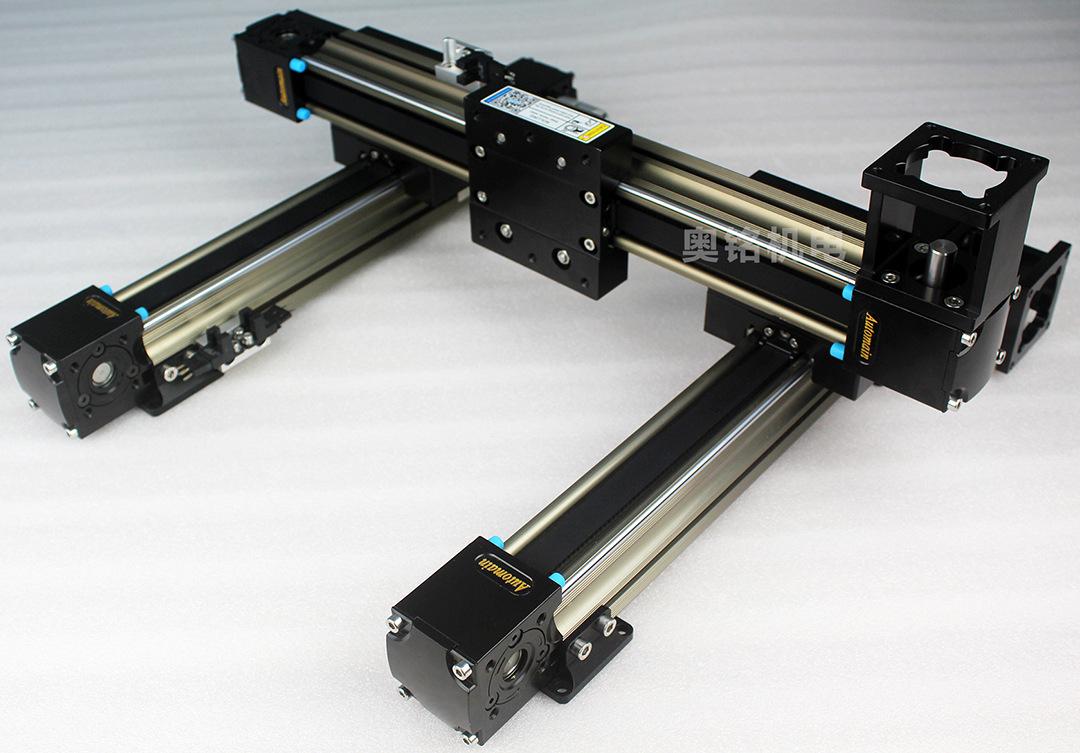

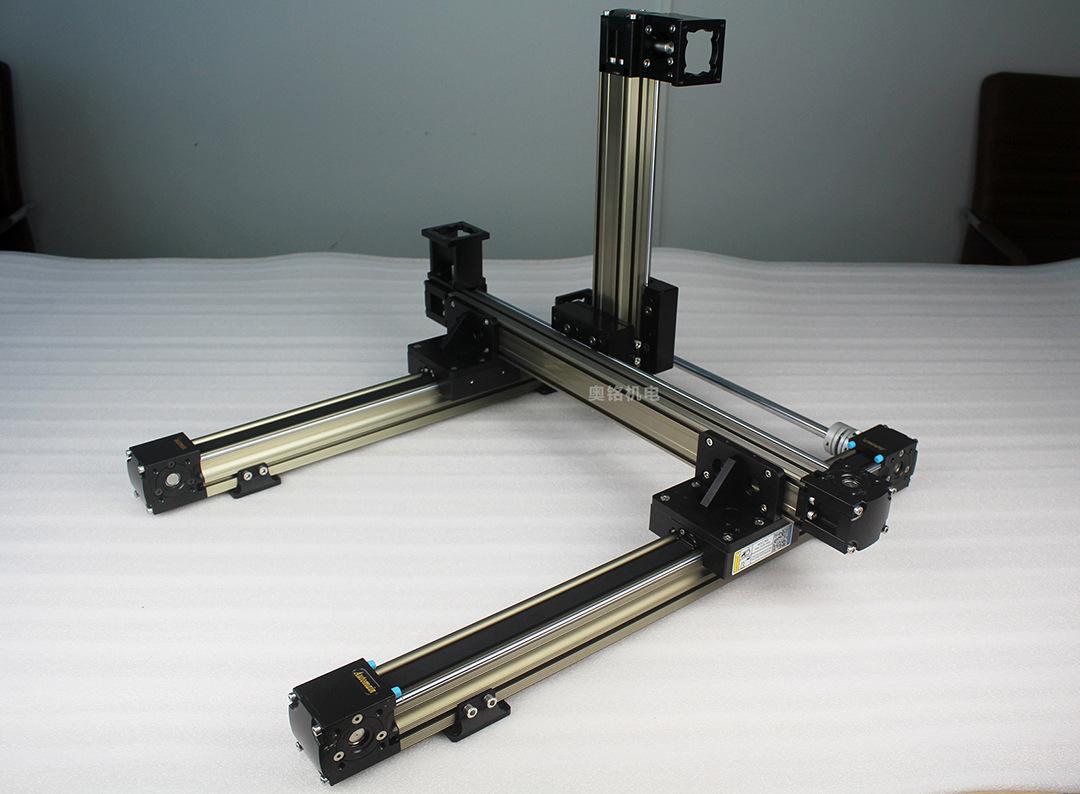

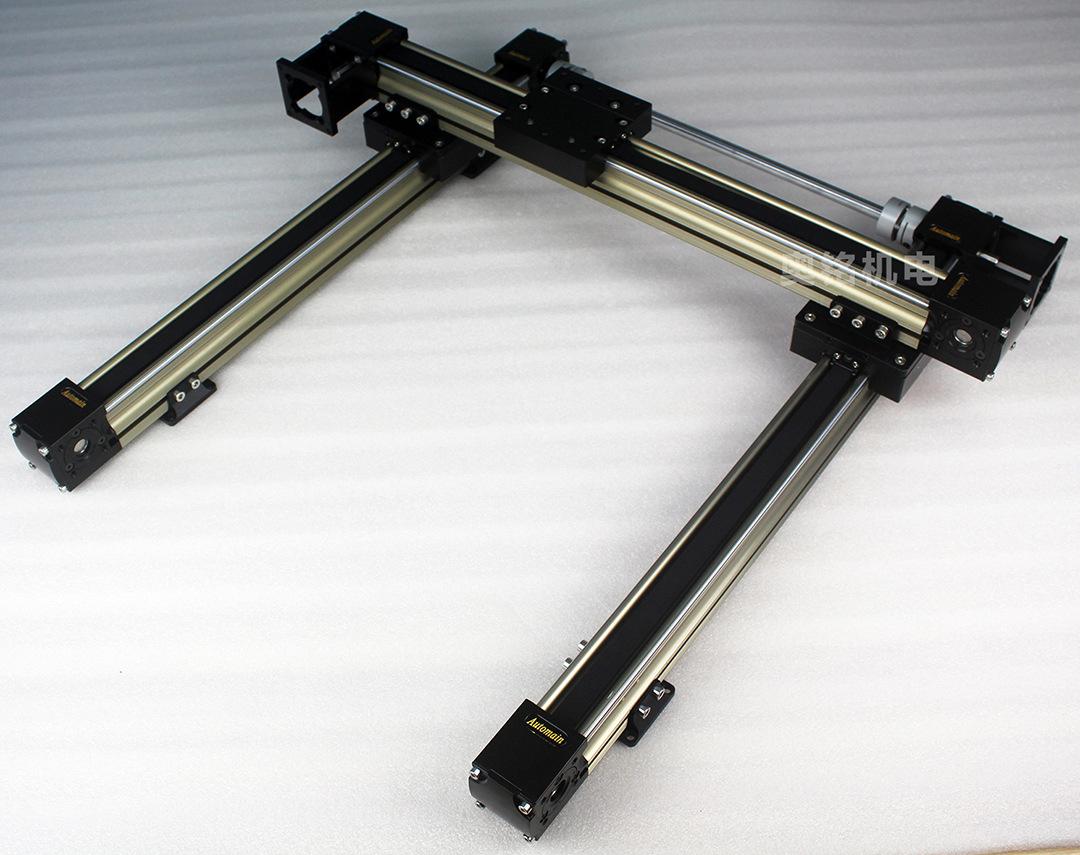

El diseño modular permite construir rápidamente un mecanismo de operación multieje. El recorrido del módulo deslizante se puede personalizar según sea necesario, y el riel y la viga están integrados en uno.
Súper silencioso, preciso y de fácil mantenimiento.
La viga del riel está equipada con tuercas y tornillos alrededor del cuerpo de la viga para instalarse y fijarse a sí misma y a los componentes transportados.
Los pies multiusos y las placas de conexión facilitan la combinación rápida entre módulos y módulos, módulos y plataformas.
·Mecanismo de ajuste rápido de la tensión de la correa de distribución.
·Aumentar de forma flexible el número de diapositivas según los requisitos de carga y operación.
·Se pueden personalizar otras formas de construcción.
>>>Sobre el precio
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
Los módulos rectos Dongguan Aoming son productos de producción personalizada. Por favor, indique al servicio de atención al cliente que necesita el recorrido o la longitud total. La cotización predeterminada del módulo no incluye accesorios (pies de apoyo, placa de conexión del motor, acoplamiento, motor, flete, punto fiscal).El precio real de la transacción debe cotizarse según las necesidades del comprador, por favor consulte al servicio de atención al cliente.(Todos los productos en la tienda no incluyen gastos de envío) Para especificaciones especiales, por favor contacte al tendero para la personalización. No se cobrará tarifa de personalización. Los tamaños personalizados se enviarán dentro de 3 a 5 días hábiles.
