Parámetros y características principales
Material: malla tejida de acero inoxidable, malla sinterizada, malla tejida de hierro,
Material del filtro: papel de filtro de fibra de vidrio, papel de filtro de fibra química, papel de filtro de pulpa de madera
Características: Hecho de malla metálica de una o varias capas y material de filtro, la cantidad de capas y el tamaño de la malla de alambre se determinan de acuerdo con las diferentes condiciones de uso y
Depende del propósito, alta concentricidad, alta resistencia a la presión, buena rectitud, material de acero inoxidable, sin rebabas, para garantizar una larga vida útil.
Aplicación industrial: filtración gruesa de aceite lubricante y combustible, destilación en filtración fina,absorber、evaporación, filtración y otros procesos, hay muchos
Modelos y especificaciones, instalación y reemplazo; conveniente y rápido, pequeña diferencia de presión inicial, ciclo de limpieza largo.[1]。Clasificación y ámbito de aplicación
Según la posición de instalación en el sistema hidráulico,Filtro de aceite hidráulicoDividido en filtro de aceite de línea de succión de aceite, filtro de aceite de línea de presión y tubería de retorno de aceite.

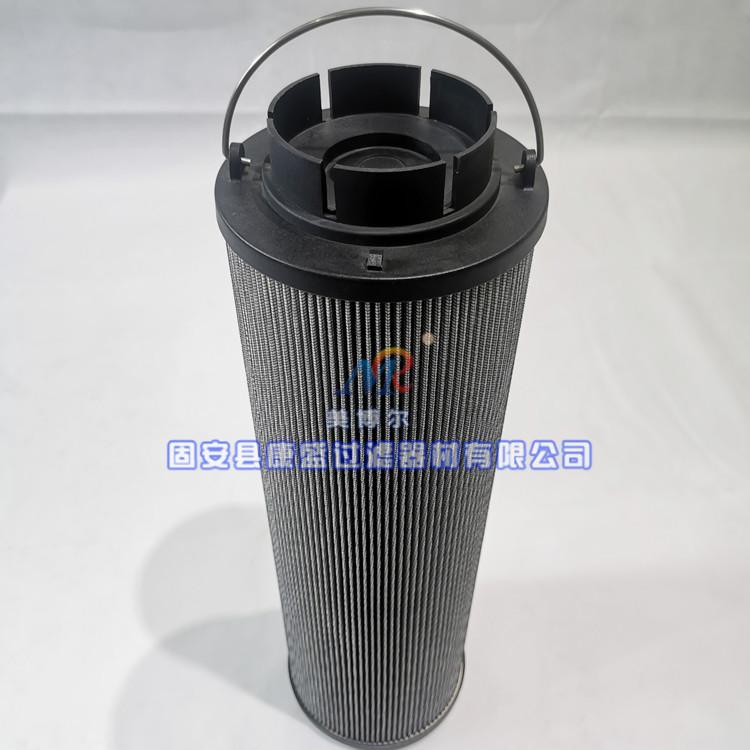

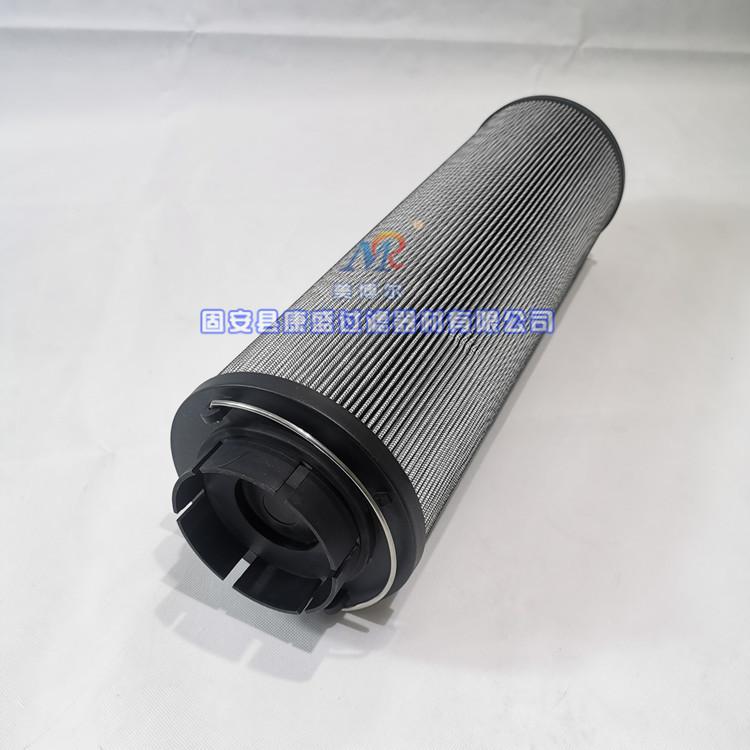

Elemento del filtro de aceite.
Filtro de aceite hidráulico de la línea de succión: Línea de succión (tanque de aceite - entrada de la bomba hidráulica) o instale directamente el filtro de succión en el tanque de aceite
Es una medida necesaria para proteger la bomba hidráulica. Su precisión suele ser de 100 a 180 μm, determinada por la capacidad de autocebado de la bomba.
, la resistencia excesiva al flujo provoca cavitación en la bomba hidráulica.
Filtro de aceite hidráulico de la línea de presión: El filtro de aceite de la línea de presión no solo protege los componentes posteriores, sino que también asegura el aceite del sistema.
El filtro de aceite principal con alto nivel de contaminación puede purificar eficazmente el aceite y proteger la bomba hidráulica.
El filtro está sometido a una gran presión y vibra considerablemente. La diferencia de presión admisible del elemento filtrante de aceite de la tubería de presión se determina en función de las diferentes presiones.
El nivel de presión se encuentra en el rango de 0,3 a 0,7 MPa. Como filtro de aceite de tubería a presión para equipos terrestres, considerando el costo y el espacio de instalación, puede...
Grande es grande.
Elemento de filtro de aceite hidráulico de la línea de retorno de aceite: diversas impurezas, como partículas abrasivas, generadas por varios componentes durante el funcionamiento, se pueden eliminar configurando la línea de retorno.
El aceite es interceptado por el filtro de aceite en el oleoducto para evitar que regrese al tanque y sea succionado nuevamente por la bomba hidráulica. La diferencia de presión admisible del filtro de aceite en el oleoducto de retorno se basa en
El rango de medición varía entre 0,3 y 0,5 MPa según los diferentes niveles de presión. La precisión se determina según los requisitos de contaminación del aceite.
Hay más factores a considerar al momento de la configuración, uno de los factores importantes es el amortiguador hidráulico, especialmente si hay cilindros hidráulicos y proporcionales.
En el caso de una válvula, la inversión del cilindro hidráulico bajo alta presión y la falla repentina de energía de la válvula proporcional producirán un gran impacto en el flujo instantáneo.
Esto causará graves daños al elemento filtrante del filtro de aceite. Al diseñar y seleccionar el filtro de aceite para la tubería de retorno, es fundamental comprenderlo a fondo y considerar su estructura.
Se utiliza principalmente en petroquímica, filtración de tuberías de yacimientos petrolíferos, equipos de reabastecimiento de combustible, equipos de maquinaria de ingeniería, filtración de combustible y tratamiento de agua.
Filtración de equipos industriales; campos farmacéuticos y de procesamiento de alimentos[2]。Normas de prueba de filtros de aceite
(1) Presión hidráulica ISO 2942transmisión- Elemento filtrante - Determinación de la integridad estructural
(2) ISO 16889 Potencia hidráulica - Filtros - Método de múltiples pasos para determinar las características de filtración
(3) ISO 3968 Transmisión hidráulica - Filtros - Determinación de la caída de presión y características de flujo
(4) ISO 3724 Transmisión hidráulica - Elemento filtrante - Características de fatiga de flujoDeterminación
(5) ISO 3723 Transmisión hidráulica - Elemento filtrante - Método de prueba de carga axial
(6) ISO 2943 Transmisión hidráulica - Elemento filtrante - Verificación de la compatibilidad de materiales y fluidos
(7) ISO 2941 Transmisión hidráulica -elemento filtrante- Resistente a las grietasverificar
