Fabricante de válvulas conocido, productos de alta calidad, servicio postventa perfecto.
Los materiales y modelos del producto son diferentes, el precio es solo de referencia, ¡asegúrese de llamar a Wangwang o para una consulta antes de comprar!

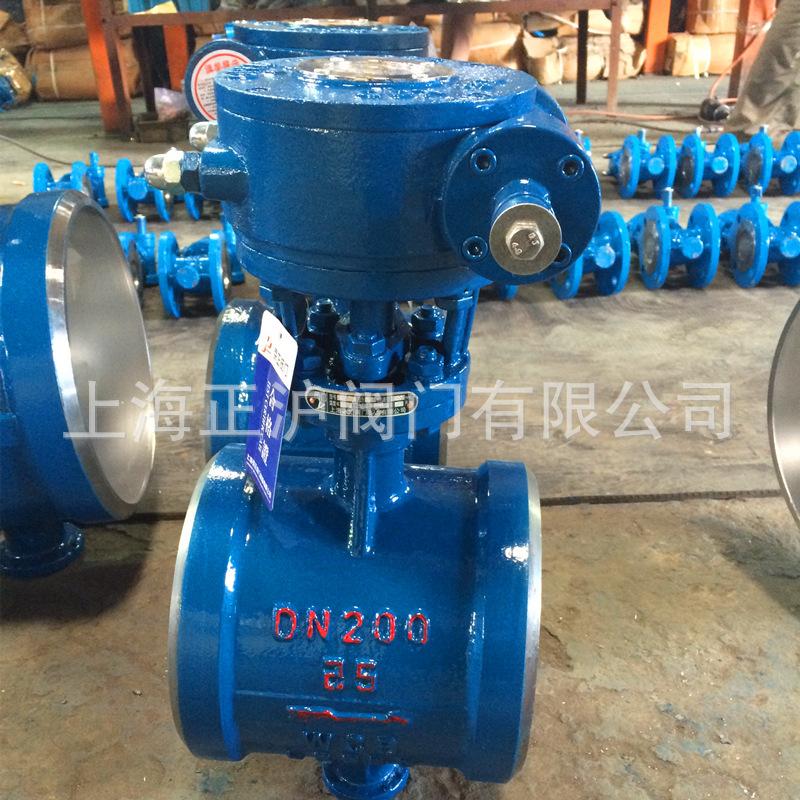

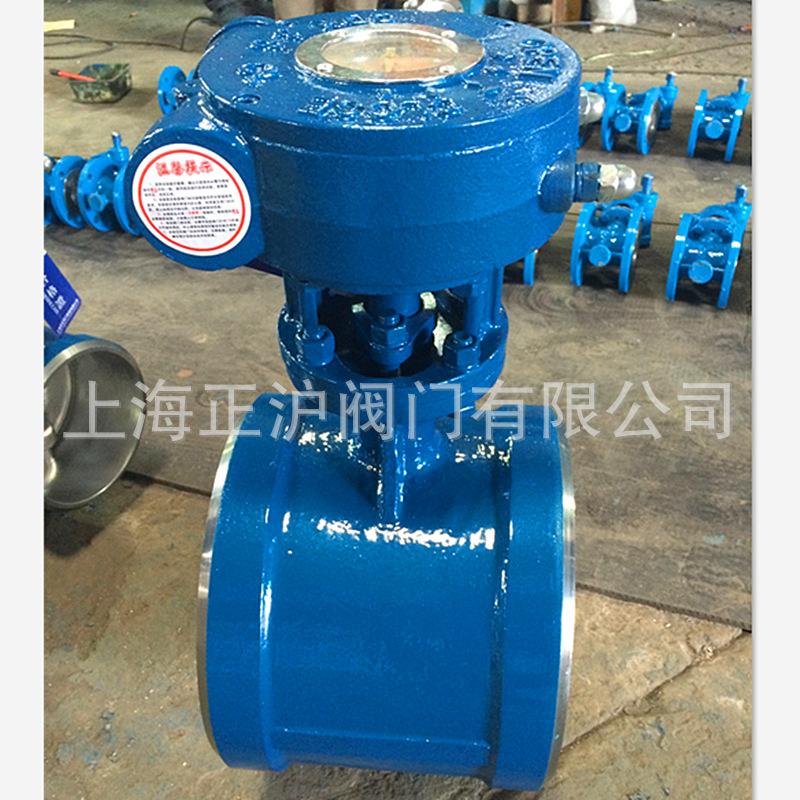

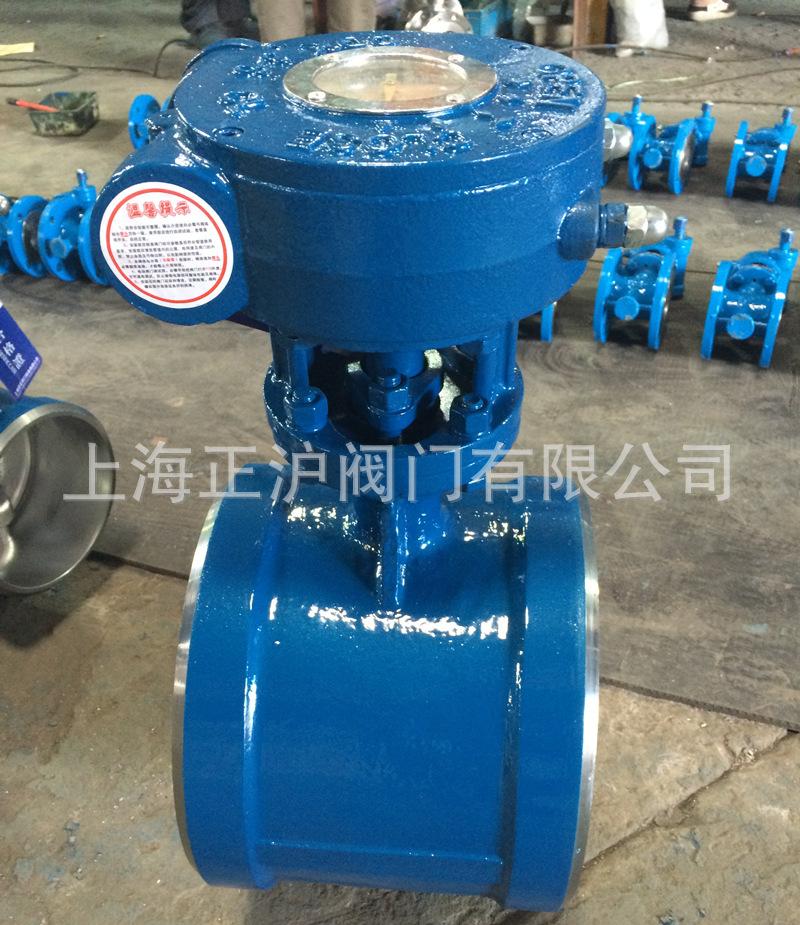

Las válvulas de mariposa de sello duro soldadas a tope tipo D3, 6, 963H/W son ampliamente utilizadas en tuberías industriales como metalurgia, energía eléctrica, petroquímica, suministro y drenaje de agua y construcción municipal con temperatura media ≤425℃. Adopta un anillo de sellado elástico preciso en forma de J y una estructura de sellado duro metálico multicapa de triple excentricidad para ajustar el flujo y cortar el fluido. La superficie de sellado del asiento de la válvula y de la placa del disco está hecha de diferente dureza y acero inoxidable, con buena resistencia a la corrosión y larga vida útil. Esta válvula tiene una función de sellado bidireccional y cumple con la norma nacional de prueba de presión de válvulas GB/T13927-92.
Características
1. Esta válvula no tiene bridas, lo que aporta gran conveniencia y belleza a la tubería y al revestimiento de aislamiento. 2. Debido a la estructura soldada, la válvula y el plano de la tubería logran cero fugas permanentes. 3. La válvula de mariposa de triple excentricidad es una válvula de proceso superior. Este diseño hace de la válvula una válvula de mariposa de asiento metálico ideal para sellado a nivel de burbuja en aplicaciones de alta temperatura, alta presión y protección contra incendios.
Los principales parámetros técnicos
|
Diámetro nominal DN (mm) |
DN（100～1200）mm、in4～48 |
|
Presión nominal PN (MPa) |
Prueba de resistencia (1.5×PN) Prueba de sellado (1.1×PN) |
|
temperatura adecuada |
Acero al carbono: -29℃～425℃ Acero inoxidable: -40℃～650℃ |
|
Medios aplicables |
Agua, vapor, agua caliente, aceite |
|
Modo de conducción |
Transmisión por engranaje helicoidal, eléctrica, neumática, hidráulica |
|
Nivel de presión |
ANSI 150Lb/PN25 |
|
Normas de soldadura |
GB12224、ANSI B16、25、DIN2559 |
Normas y especificaciones
|
Diseño y fabricación |
Clasificación de presión y temperatura |
Tipo de soldadura |
Prueba e inspección |
|
GB/T12238、JB/T8527 |
GB/T9131 |
GB/T12224 |
GB/T13927、JB/T9092 |
Modelo, material y parámetros principales
|
Tubería |
Nominal |
soldadura |
Número de producto |
||||||
|
GB/T 9112- 2000 |
1.0 |
GB/T 12224 |
D63H-1OC |
D63W-10P |
D63W-10P8 |
D63W-10P3 |
D63W-10R |
D63W-10R8 |
D63W-10R3 |
|
1.6 |
D63H-16C |
D63W-16P |
D63W-16P8 |
D63W-16P3 |
D63W-16R |
D63W-16R8 |
D63W-16R3 |
||
|
2.5 |
D63H-25 |
D63W-25P |
D63W-25P8 |
D63W-25P3 |
D63W-25R |
D63W-25R8 |
D63W-25R3 |
||
|
Materiales de las piezas principales |
cuerpo de la válvula |
WCB |
ZG1Cr18 Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni 12M02Ti |
CF8M |
CF3M |
|
|
Anillo de presión |
WCB |
ZG1Ccr18 N19T1 |
304 |
3041 |
ZG1Cr18N1 12M02T1 |
316 |
3161 |
||
|
plato de mariposa |
WCB |
ZG1Cr18 Ni9Ti |
CF8(304) |
CF3f30411 |
ZG1Cr18Ni 12M02Ti |
CF8M(316) |
CF3Mf31611 |
||
|
Provenir |
2Cr13 |
1Cr18N19T1 |
OCr19N19 |
OOCr19N111 |
1Cr18N1 12M02T1 |
OOCr17N14 M02 |
OOCr17N14 M02 |
||
|
asiento de válvula |
1Cr18Ni9Ti |
OCr19Ni9 |
OOCr19Ni11 |
OOCr19Ni11 |
OCt17Ni12 M02 |
OOCr17N14 M02 |
OOCr17N124 M02 |
||
|
Condiciones de trabajo aplicables |
Medios aplicables |
Agua, vapor, aceite, etc. |
Medios corrosivos como el ácido nítrico |
Medios oxidantes fuertes |
Medios corrosivos como el ácido acético |
Urea y otros medios corrosivos |
|||
|
Válvula de Mariposa Manual |
Modelo: D63H-16C |
||||||||
|
Válvula de mariposa con actuador de tornillo sinfín |
Agregar "3" después del código de tipo de válvula D, ejemplo: D363H-16C |
||||||||
|
Válvula de mariposa neumática |
Agregar "6" después del código del tipo de válvula D, por ejemplo: D663H-16C |
||||||||
|
válvula de mariposa eléctrica |
Agregar "9" después del código de tipo de válvula D, ejemplo: D963H-16C |
||||||||
|
ANSI 300 libras |
|||||||
|
Diámetro nominal |
Yo |
Dn |
H1 |
H2 |
H |
HACER |
|
|
en |
mm |
||||||
|
3 |
76 |
118 |
89.1 |
242 |
108 |
286 |
160 |
|
4 |
100 |
190 |
114.3 |
204 |
108 |
248 |
160 |
|
5 |
125 |
200 |
139.8 |
214 |
120 |
258 |
160 |
|
6 |
150 |
210 |
165.2 |
259 |
135 |
301 |
200 |
|
8 |
200 |
230 |
216.3 |
276 |
202 |
318 |
200 |
|
10 |
250 |
250 |
267.4 |
313 |
235 |
365 |
250 |
|
12 |
300 |
270 |
318.5 |
363 |
280 |
415 |
300 |
|
14 |
350 |
290 |
355.6 |
406 |
315 |
458 |
400 |
|
16 |
400 |
310 |
406.4 |
441 |
355 |
510 |
450 |
|
18 |
450 |
330 |
457.2 |
523 |
370 |
591 |
500 |
|
20 |
500 |
350 |
508 |
602 |
420 |
740 |
350* |
|
24 |
600 |
390 |
609.6 |
695 |
490 |
|
|
