marca | Ocho corazones | modelo | ZCZG | Material | Acero inoxidable |
Tipo (ubicación del canal) | Tipo de conexión directa | Tipo de conexión | brida | Medios aplicables | agua |
Dirección del flujo | unidireccional | usar | Fecha límite | Diámetro nominal | DN15-350(mm)(mm) |
Temperatura de funcionamiento | Temperatura alta (℃) | Categoría de válvula 3C | industria | Especificación | DN50 |

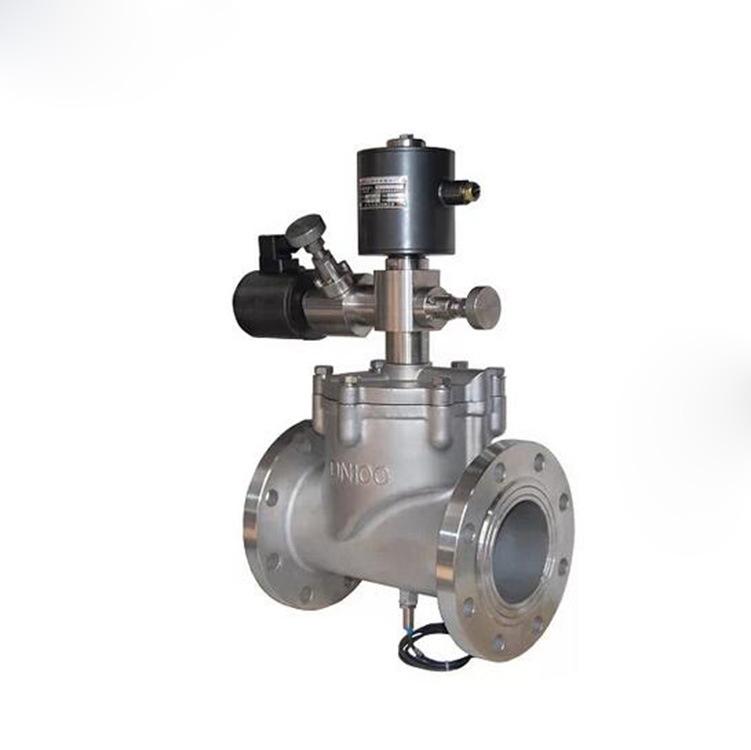

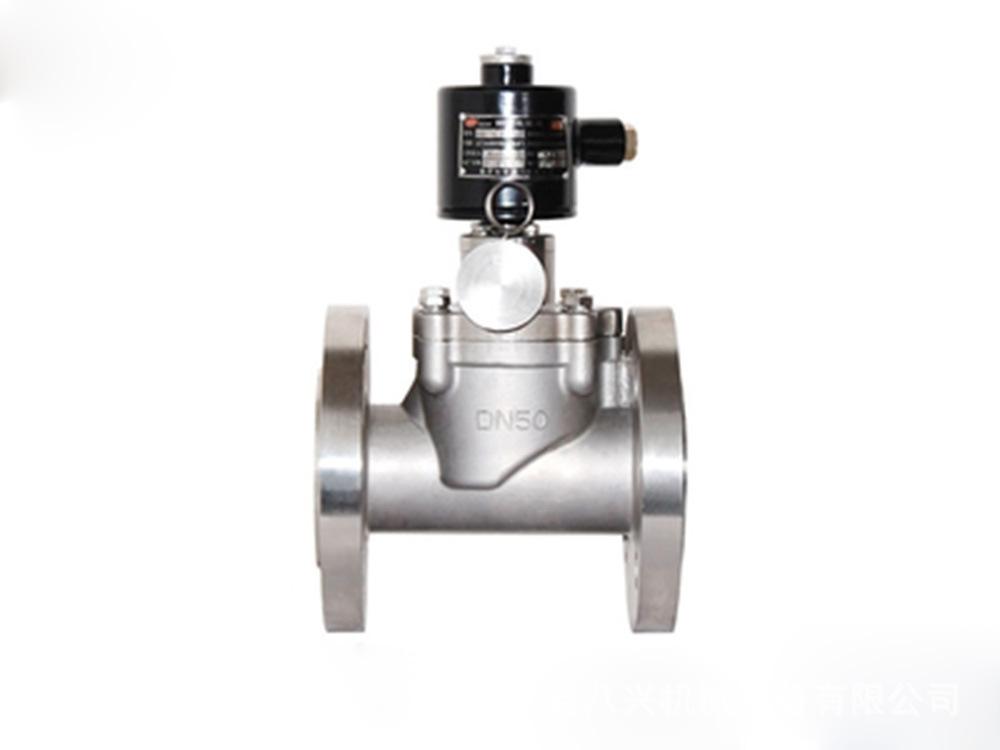

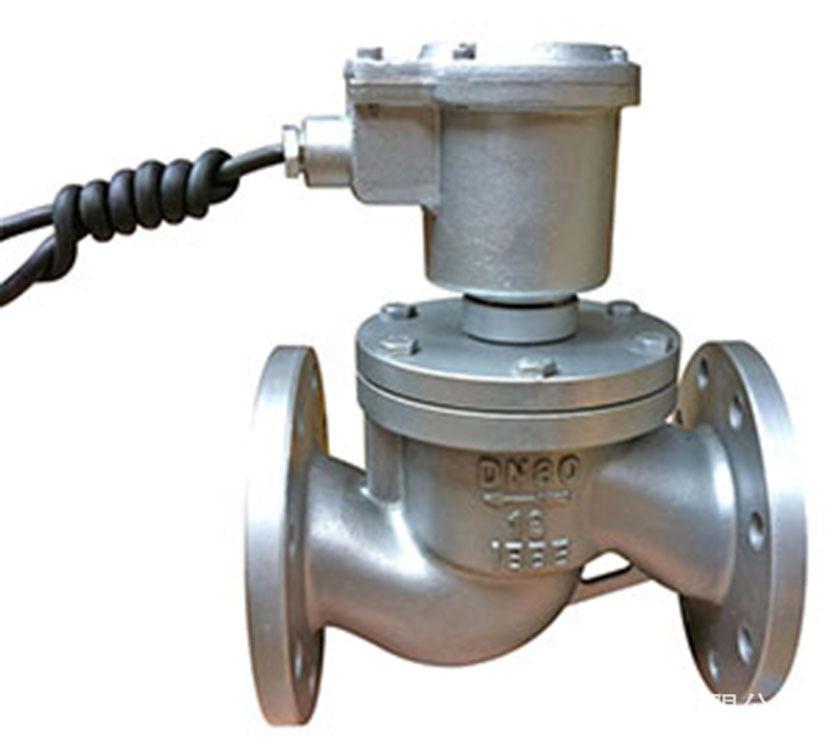

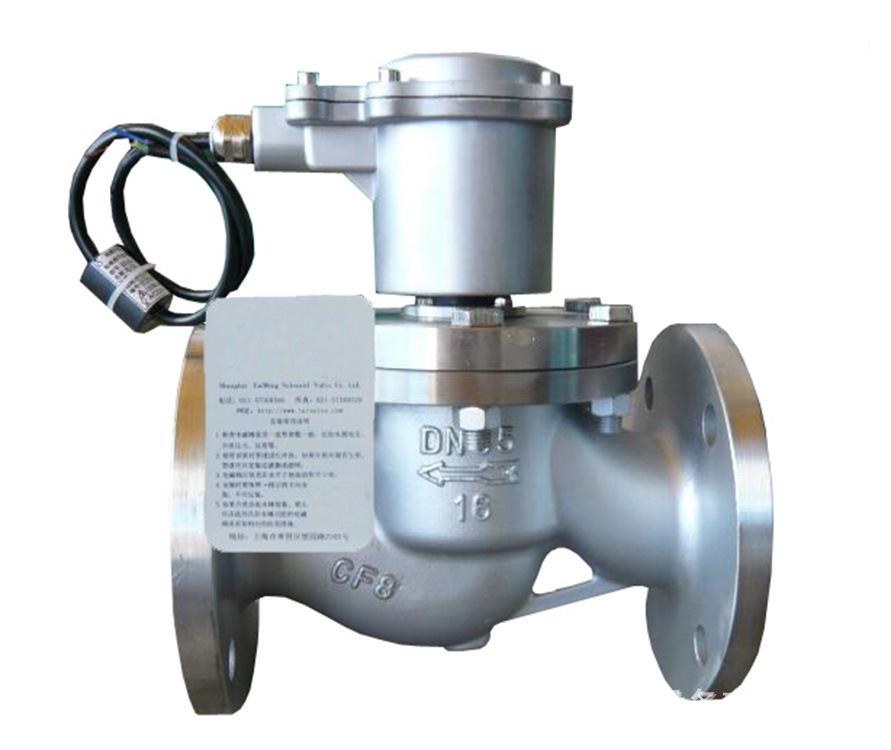

Válvula solenoide de alta temperatura y alta presiónusar
Esta válvula es una válvula solenoide de acción directa pilotada con una amplia gama de medios universales. Se puede utilizar en fluidos como agua, aceite ligero, aceite pesado, gas no corrosivo y vapor, como el sistema de drenaje de la tubería de escape de la central eléctrica y el sistema de escape del evaporador. Se utiliza principalmente para el ajuste automático de dos posiciones y el control remoto del medio en la tubería.
Válvula solenoide de alta temperatura y alta presiónCaracterísticas:
★☆Resistencia a altas temperaturas: se utiliza sello metálico duro para aumentar la temperatura de operación.
★☆Resistente al desgaste: Selección razonable de materiales, la lubricación del fluido se utiliza inteligentemente entre la copa de la válvula y el manguito guía para reducir el desgaste.
Válvula solenoide de alta temperatura y alta presiónPrincipios estructurales
1, la estructura se muestra en la figura
21. Principio de funcionamiento: Cuando el electroimán de la válvula solenoide se energiza, la biela se eleva, impulsando el eje giratorio a girar y la válvula auxiliar se abre. Dado que la válvula auxiliar está abierta, el fluido a presión en la parte superior de la copa de la válvula principal se descarga, por lo que la presión en la parte inferior de la copa de la válvula principal es mayor que la de la parte superior, de modo que la presión en la parte inferior empuja la copa de la válvula principal hacia arriba. Después de que la válvula principal se abre, las presiones superior e inferior se igualan, y la copa de la válvula se coloca en un estado equilibrado bajo la acción de la fuerza electromagnética y las presiones superior e inferior, y la válvula se abre. Cuando se corta la energía, la válvula auxiliar se cierra bajo la acción del peso propio del inducido y el resorte de retorno. Después de que la válvula auxiliar se cierra, la presión en la parte superior de la copa de la válvula principal aumenta y presiona la copa de la válvula principal hacia abajo, logrando el efecto de sellado de corte de flujo, y la válvula se cierra.
Válvula solenoide de alta temperatura y alta presiónParámetros técnicos
Temperatura media°C | ZCZG | ≤250 | ||||||||
ZCZH | ≤400 | |||||||||
Presión nominal | ZCZG | 2.5 | ||||||||
ZCZH | 4.0 | |||||||||
Diferencia de presión de trabajo | ZCZG | 0.1~2.5 | ||||||||
ZCZH | 0.1~4.0 | |||||||||
Diámetro nominal | 10 | 15 | 20 | 25 | 32 | 40 | 60 | 65 | 80 | 100 |
Consumo de energía | 0.15KVA | 0.46KVA | 0.15KVA | |||||||
Voltaje | CA 220 VSe pueden realizar otras especificaciones bajo pedido especial. | |||||||||
Coeficiente de caudal nominal | de acuerdo aJB/T7352-94Regulación | |||||||||
